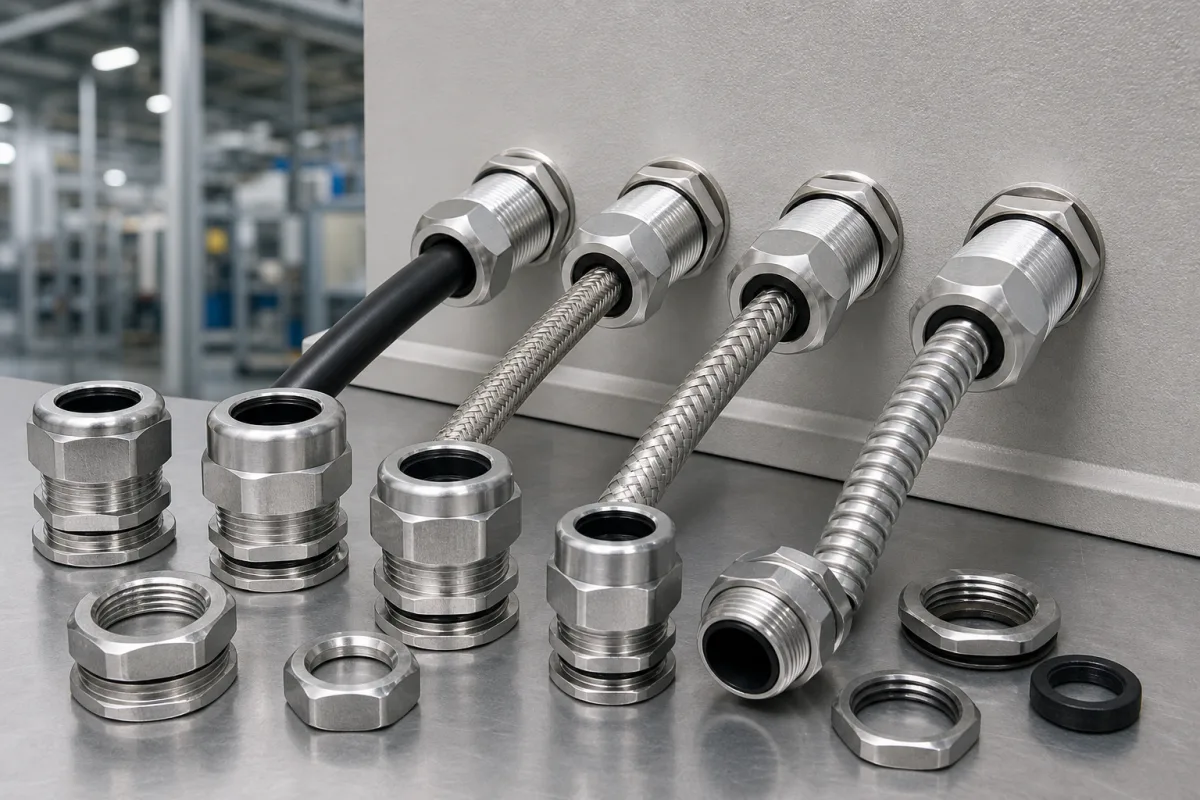

Aluminium-Kabelverschraubung

Technische Definition

Eine Aluminium-Kabelverschraubung ist eine mechanische Vorrichtung, die verwendet wird, um das Ende eines elektrischen Kabels an Geräten zu befestigen und zu sichern, wodurch Zugentlastung und Umgebungsabdichtung gewährleistet werden. Sie verhindert das Herausziehen des Kabels und schützt vor Staub, Feuchtigkeit und anderen Verunreinigungen in industriellen Umgebungen. Diese Komponenten sind wesentlich für die Aufrechterhaltung von IP-Schutzarten in elektrischen Gehäusen und Anschlussdosen in verschiedenen Branchen wie Automatisierung, Maschinenbau und Infrastruktur. Die Verschraubung besteht typischerweise aus einem Gewindekörper aus Aluminium, Dichtelementen und einer Kontermutter. Der Körper besteht aus Aluminiumlegierung 6061-T6 mit einer Zugfestigkeit von mindestens 310 MPa gemäß ASTM B221. Die Dichtelemente sind in NBR oder EPDM erhältlich, wobei auch Neopren-Dichtungen verwendet werden, und die Kontermutter ist aus vernickeltem Messing. Die Verschraubung nimmt Kabeldurchmesser von 3 bis 44 mm auf, mit Gewindegrößen von M12 bis M63 gemäß DIN EN 60423. Sie bietet Schutzarten von IP54 bis IP68 gemäß IEC 60529, abhängig vom Dichtmaterial und der Montage. Die Betriebstemperatur liegt zwischen -40°C und 100°C, wobei Silikondichtungen bis 180°C ausgelegt sind. Die Gewindetoleranz beträgt 6g/6H gemäß ISO 965. Die Oberfläche ist eloxiert Typ II, 10–25 μm gemäß MIL-A-8625. Das Gewicht variiert von 20 bis 500 g je nach Größe. Die Luftfeuchtigkeit reicht von 0–95% relative Luftfeuchtigkeit, nicht kondensierend. Diese Werte sind Referenzbereiche; die modellspezifischen Spezifikationen sind mit dem Hersteller zu verifizieren. Die Verschraubung wird in verschiedenen industriellen Anwendungen eingesetzt, um die Integrität von Gehäusen und die Kabelsicherheit zu gewährleisten.

Funktionsprinzip

Die Aluminium-Kabelverschraubung funktioniert, indem ihr Gewindekörper in eine Gehäuseöffnung geschraubt wird. Das Kabel wird durch die Verschraubung geführt, und wenn die Mutter der Verschraubung angezogen wird, komprimieren die inneren Dichtelemente um das Kabel und erzeugen eine dichte Abdichtung. Diese Kompression bietet Zugentlastung, verhindert das Herausziehen des Kabels und dichtet gegen Staub und Feuchtigkeit ab. Der Gewindekörper gewährleistet eine sichere mechanische Verbindung zum Gehäuse, während das Dichtmaterial (NBR, EPDM oder Neopren) sich an die äußere Oberfläche des Kabels anpasst. Die Kontermutter sichert die Verschraubung an Ort und Stelle. Eine korrekte Installation erfordert, dass Gewindegröße und Kabeldurchmesser mit den Spezifikationen der Verschraubung übereinstimmen. Die erreichte IP-Schutzart hängt vom Dichtmaterial und dem beim Anziehen aufgebrachten Drehmoment ab. Regelmäßige Inspektion ist erforderlich, um sicherzustellen, dass die Dichtungen nicht beschädigt sind und die Verschraubung fest sitzt.

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Gewindegröße	M12–M63 mm	MontagegewindespezifikationDIN EN 60423
Kabeldurchmesserbereich	3–44 mm	Minimaler bis maximaler kompatibler Kabeldurchmesser
IP Schutzart	IP54–IP68 IPXX	Schutzart gegen Eindringen von Fremdkörpern und WasserIEC 60529
Werkstoffgüte	6061-T6 keine	AluminiumlegierungsspezifikationASTM B221
Betriebstemperatur	-40–100 °C	Silicone seal up to 180°C
Zugfestigkeit	≥310 MPa	For 6061-T6ASTM B221
Dichtungsmaterial	NBR/EPDM	EPDM for high temp
Gewindetoleranz	6g/6H	Standard fitISO 965
Oberflächenbehandlung	Anodized	Type II, 10–25 μmMIL-A-8625
Gewicht	20–500 g	Varies with size
Luftfeuchtigkeitsbereich	0–95 % RH	Non-condensing

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Aluminiumlegierung Neopren-Dichtung vernickelte Messerschraube

Komponenten / BOM

Components / BOM

Stopfbuchsenkörper
Hauptstrukturgehäuse
Material: Aluminiumlegierung
Dichtring
Umweltdichtung um Kabel herum
Material: Neopren
Sicherungsmutter
Sichert den Kabelverschraubungsanschluss am Gehäuse
Material: vernickeltes Messing
Kompressionmutter
Dichtet durch Kompression von Dichtelementen
Material: Aluminiumlegierung

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Chloridionenkonzentration >100 ppm in marinen Umgebungen → Lochfraßkorrosionspenetration mit 0,5 mm/Jahr Rate, beeinträchtigt IP68-Dichtungsintegrität → Chromatschichtkonversion mit 0,8-1,2 μm Dicke, kathodischer Schutz unter Verwendung von Zink-Opferanoden

Thermische Zyklen zwischen -40°C und 120°C bei >5 Zyklen/Stunde → Aluminium-Stahl-Differentialausdehnung erzeugt 15 MPa Eigenspannung, Gewindeverformung übersteigt 0,1 mm radiale Verschiebung → Thermische Barriereschicht mit 200 μm Aluminiumoxidlage, Ausdehnungskompensation unter Verwendung von Tellerfedern mit 0,3 mm Durchbiegung

Technische Bewertung

Betriebsbereich

5-40 N·m Drehmoment, -40°C bis 120°C Temperatur, IP68-Schutz gegen Eindringen

Belastungs- und Ausfallgrenzen

Galvanische Korrosionspotentialdifferenz >0,15 V mit Kupferleitern, Aluminiumoxidschichtabbau bei 2,5 V Eloxalspannungsschwelle, Gewindestrippen bei 60 N·m Drehmoment

Elektrochemische Spannungsreihenpotentialdifferenz (Al: -1,66 V vs. SHE) verursacht galvanische Korrosion mit ungleichen Metallen, Aluminiumdichte von 2,7 g/cm³ und 70 GPa-Modul erzeugt Spannungskonzentration an Gewindewurzeln, thermischer Ausdehnungskoeffizientenmismatch (23,1 μm/m·K für Al vs. 17 μm/m·K für Stahl) induziert zyklische Ermüdung

Fertigungskontext

Aluminium-Kabelverschraubung wird innerhalb von Herstellung von Metallwaren nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

cable gland cord grip cable connector

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar (IP68-Schutzart)
Weitere Spezifikationen:	Kabeldurchmesserbereich: 3 mm bis 75 mm, IP68-Schutz gegen Eindringen
Betriebstemperatur:	-40°C bis +120°C

Montage- und Anwendungskompatibilität

PVC-isolierte KabelGummiummantelte KabelXLPE-isolierte Kabel

Nicht geeignet: Marine-/Salzwasserumgebungen (Korrosionsrisiko)

Auslegungsdaten

Kabelaußendurchmesser (mm)
Gehäuseeintrittsgewindegröße (z.B. M20, PG13,5)
Erforderliche IP-Schutzart

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Korrosionsbedingter Abbau

Ursache: Galvanische Korrosion aufgrund von Kontakt zwischen ungleichen Metallen zwischen Aluminiumverschraubung und Kupferkabel oder Stahlrohr in korrosiven Umgebungen (z.B. marine, chemische Anlagen), beschleunigt durch Feuchtigkeitseintritt und Salzeinwirkung.

Mechanisches Lösen und Dichtungsversagen

Ursache: Vibrationsbedingtes Lösen der Gewinde durch Betriebsanlagen, thermische Zyklen verursachen Ausdehnung/Kontraktion oder unsachgemäßes Anzugsdrehmoment führen zu beeinträchtigter IP-Schutzart und Kabelrückhaltung.

Wartungsindikatoren

Sichtbare weiße pulvrige Oxidation (Aluminiumoxid) oder Lochfraß auf der Verschraubungsoberfläche, die aktive Korrosion anzeigt
Hörbare Kabelbewegung oder Rasseln innerhalb der Verschraubung während des Betriebs, was auf Verlust der Klemmkraft hindeutet

Technische Hinweise

Anwendung von dielektrischem Fett oder korrosionshemmender Verbindung an Aluminium-Kupfer/Stahl-Schnittstellen zur Verhinderung galvanischer Korrosion und Spezifikation von marinegeeigneten Aluminiumlegierungen (z.B. 5052, 6061) für raue Umgebungen
Verwendung von vibrationssicheren Kontermuttern oder Gewindesicherungsmitteln an Verschraubungsgewinden und Implementierung von drehmomentgesteuerter Installation mit periodischen Nachziehkontrollen während vorbeugender Wartung

Konformität und Fertigungsnormen

Referenznormen

DIN EN IEC 62444:2010 - Kabelverschraubungen für elektrische InstallationenATEX-Richtlinie 2014/34/EU - Geräte für explosionsgefährdete Bereiche

Fertigungsgenauigkeit

Gewindesteigung: +/-0,05 mm
Dichtflächenebenheit: 0,08 mm

Qualitätsprüfung

Druckprüfung (IP68/IP69K)
Materialzusammensetzungsverifizierung (RFA-Analyse)

Hersteller von Aluminium-Kabelverschraubung

12 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Andeli Group Co., Ltd.

· CN

Gegründet 19853000 + Mitarbeiter235,000 m²

Fertigt außerdem: Automatic Transfer Switch、Temperature Controller、AC-DC Converter und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Cable Gland”
Quellseite ansehen ↗ andeligroup.com · geprüft am 2026-08-22

Profil ansehen Anfrage senden

ZHEJIANG ETEK ELECTRICAL TECHNOLOGY CO.LTD.

· CN

CEVDETUVCB

Fertigt außerdem: EV Charging Controller、Charging Controller、Protection Circuit und 8 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “EV Charging Cable and Connector”
Quellseite ansehen ↗ etek-china.com · geprüft am 2026-08-22

Profil ansehen Anfrage senden

Advanced Microwave Technologies Co., Ltd

· CN

Fertigt außerdem: Waveguide Array、Active Device、Feed Network und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “VIEW MORE Coaxial Cable Connector”
Quellseite ansehen ↗ admicrowave.com · geprüft am 2026-08-30

Profil ansehen Anfrage senden

ARTang Instrument Co., Ltd.

· CN

Fertigt außerdem: Pressure Gauge/Sensor、Sanitary Flow Meter、Level Transmitter und 7 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Cable and Connector”
Quellseite ansehen ↗ artang.com · geprüft am 2026-09-01

Profil ansehen Anfrage senden

Cagland

Suzhou · CN

Fertigt außerdem: Cable Gland / Connector、Industrial Wire Harness Conduit Fitting、Junction Box

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Brass Cable Gland”
Quellseite ansehen ↗ cagland.com · geprüft am 2026-09-14

Profil ansehen Anfrage senden

Changhong Plastics Group Imperial Plastics Co., Ltd.

Yueqing · CN

Fertigt außerdem: Terminal Blocks/Connectors、Aluminum Cable Management Clip、Wire Connectors und 4 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Nylon Cable Glands”
Quellseite ansehen ↗ chs.com.cn · geprüft am 2026-09-09

Profil ansehen Anfrage senden

Changzhou Huarui Welding & Cutting Machinery Co., Ltd.

· CN

Fertigt außerdem: Electrode Holder、Cutting Torch、Welding Torch und 3 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Cable Connector”
Quellseite ansehen ↗ huarui-cn.com · geprüft am 2026-09-08

Profil ansehen Anfrage senden

DEGSON

· CN

Fertigt außerdem: Feed-through Terminal Blocks、Power Distribution Module、Power Distribution und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Cable Gland”
Quellseite ansehen ↗ degson.com · geprüft am 2026-08-22

Profil ansehen Anfrage senden

FLECONN

Shenzhen · CN

Fertigt außerdem: Signal Connectors、High-Frequency RF Connector、LED Street Lights und 4 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “M8 Cable Connector”
Quellseite ansehen ↗ fleconn.com · geprüft am 2026-09-11

Profil ansehen Anfrage senden

FZOLINK

· CN

Fertigt außerdem: Wire Connectors、Terminal Block、Junction Box und 2 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Male female ip67 cable connector”
Quellseite ansehen ↗ fzolink.com · geprüft am 2026-09-01

Profil ansehen Anfrage senden

GEYA Electric

· CN

Fertigt außerdem: Surge Protection Device (SPD)、Automatic Transfer Switch、Surge Protection Device und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Waterproof Cable Gland”
Quellseite ansehen ↗ geya.net · geprüft am 2026-09-01

Profil ansehen Anfrage senden

Hangzhou DAYTAI Network Technologies Co.,Ltd

Hangzhou · CN

Fertigt außerdem: Power Distribution Unit、Transceiver Module、Optical Receiver und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Leaky Cable Connector”
Quellseite ansehen ↗ daytai.com · geprüft am 2026-09-14

Profil ansehen Anfrage senden

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-16

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aluminiumhülle

Die äußere Schutzhülle einer pharmazeutischen Flaschenversiegelung aus Aluminium.

Spezifikationen ansehen ->

Anodisierbecken-Modul

Ein modulares Becken für die elektrochemische Anodisierung von Aluminiumprofilen, mit Elektrolyt und Elektroden.

Spezifikationen ansehen ->

Assist-Gassystem

Ein Subsystem, das Hilfsgase in Laserschneidanwendungen liefert und steuert

Spezifikationen ansehen ->

Automatischer Profilzuführer

Automatische Zuführmechanik für Aluminiumprofile in integrierten Fertigungssystemen

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Gewindebereich für diese Aluminium-Kabelverschraubung?

Der Gewindebereich reicht von M12 bis M63 gemäß DIN EN 60423. Dies ist ein Referenzbereich; die spezifische Gewindegröße muss basierend auf der Gehäuseöffnung und dem Kabeldurchmesser ausgewählt werden.

Welche IP-Schutzarten können mit dieser Verschraubung erreicht werden?

Die Verschraubung kann Schutzarten von IP54 bis IP68 gemäß IEC 60529 bieten, abhängig vom Dichtmaterial und der korrekten Montage. Die tatsächliche Schutzart hängt vom spezifischen Modell und der Montage ab.

Welche Materialien werden in dieser Kabelverschraubung verwendet?

Der Körper besteht aus Aluminiumlegierung 6061-T6, die Dichtelemente können aus NBR, EPDM oder Neopren bestehen, und die Kontermutter ist aus vernickeltem Messing. Diese Materialien sind in den Produktdaten angegeben.

Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich liegt zwischen -40°C und 100°C, wobei Silikondichtungen bis 180°C ausgelegt sind. Dies ist ein Referenzbereich; die Temperaturbewertung des spezifischen Modells ist mit dem Hersteller zu verifizieren.
