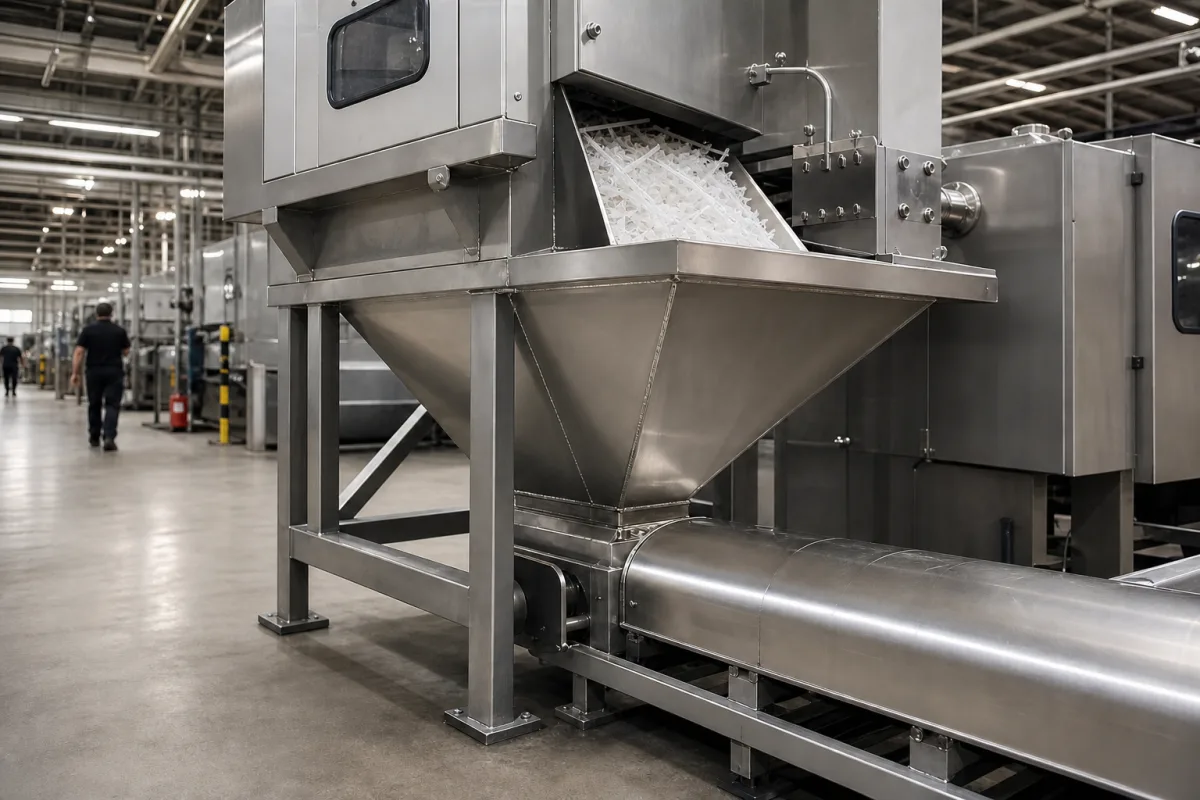

Sammelrutsche/Trichter

Die Sammelrutsche/der Trichter ist ein Bauteil in Abfallentsorgungssystemen, das als primäre Sammelstelle für Abfallstoffe dient. Das trichterförmige Design sammelt Abfälle aus mehreren Quellen und leitet sie in den Hauptabfallstrom zur Verarbeitung oder Entsorgung. Dieses Bauteil gewährleistet einen kontrollierten Materialfluss, verhindert Verschütten und erhält die Systemeffizienz durch einen reibungslosen Übergang von der Sammlung zum Transport. Der Trichter besteht typischerweise aus Edelstahl, mit Optionen für Kohlenstoffstahl gemäß den Materialgüten Q235B/304. Er ist in Kapazitäten von 0,5 bis 2,0 m³ erhältlich, mit Einlassdurchmessern von 300 bis 800 mm und Auslassdurchmessern von 150 bis 400 mm. Die Wandstärke variiert zwischen 3 und 10 mm, abhängig von Material und Abrasivität. Die Betriebstemperatur liegt für Standard-Kohlenstoffstahl zwischen -20 und 80 °C, mit höheren Temperaturen bei speziellen Legierungen. Die Oberflächenbehandlung umfasst eine Epoxidbeschichtung mit einer Dicke von 80 bis 120 μm für Korrosionsschutz, mit optionalen Lebensmittelqualitäten. Das Gewicht des Bauteils liegt zwischen 50 und 500 kg, abhängig von Größe und Material. Die allgemeine Bearbeitungstoleranz beträgt ±2 mm gemäß ISO 2768-m, und die Oberflächenrauheit beträgt Ra 3,2 bis 6,3 μm für einen reibungslosen Materialfluss. Diese Werte sind typische Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Bauteil ist so ausgelegt, dass es an die Auslässe der vorgelagerten Ausrüstung und an nachgelagerte Förderer oder Ventile anschließt, und seine Abmessungen sollten an diese Schnittstellen angepasst sein. Bei der Beschaffung ist es wichtig, die genauen Spezifikationen mit dem Hersteller oder Lieferanten zu bestätigen, da die aufgeführten Normen und Parameter nur als Referenz dienen.

Abfallstoffe gelangen durch die breite Öffnung des Trichters/der Rutsche und werden durch Schwerkraft und die geneigten Wände zur engeren Austragsöffnung geführt. Das geneigte Design gewährleistet einen kontinuierlichen Fluss ohne Verstopfung, während die kontrollierte Geometrie Materialbrücken oder Hänger verhindert. Das Bauteil kann Merkmale wie Vibrationssysteme, Auskleidungen oder Fließhilfen enthalten, um einen optimalen Materialfluss aufrechtzuerhalten. Das Design verlässt sich auf Schwerkraft und den Böschungswinkel des Materials, um einen reibungslosen Fluss zu gewährleisten. Die Geometrie des Trichters ist entscheidend, um Verstopfungen zu verhindern und einen gleichmäßigen Austrag zu gewährleisten. In einigen Konfigurationen können zusätzliche Hilfsmittel wie Vibratoren oder Luftkanonen verwendet werden, um den Fluss zu erleichtern, aber diese sind nicht Standard und müssen separat spezifiziert werden.
