Befestigungselement-Zuführsystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Befestigungselement-Zuführsystem im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

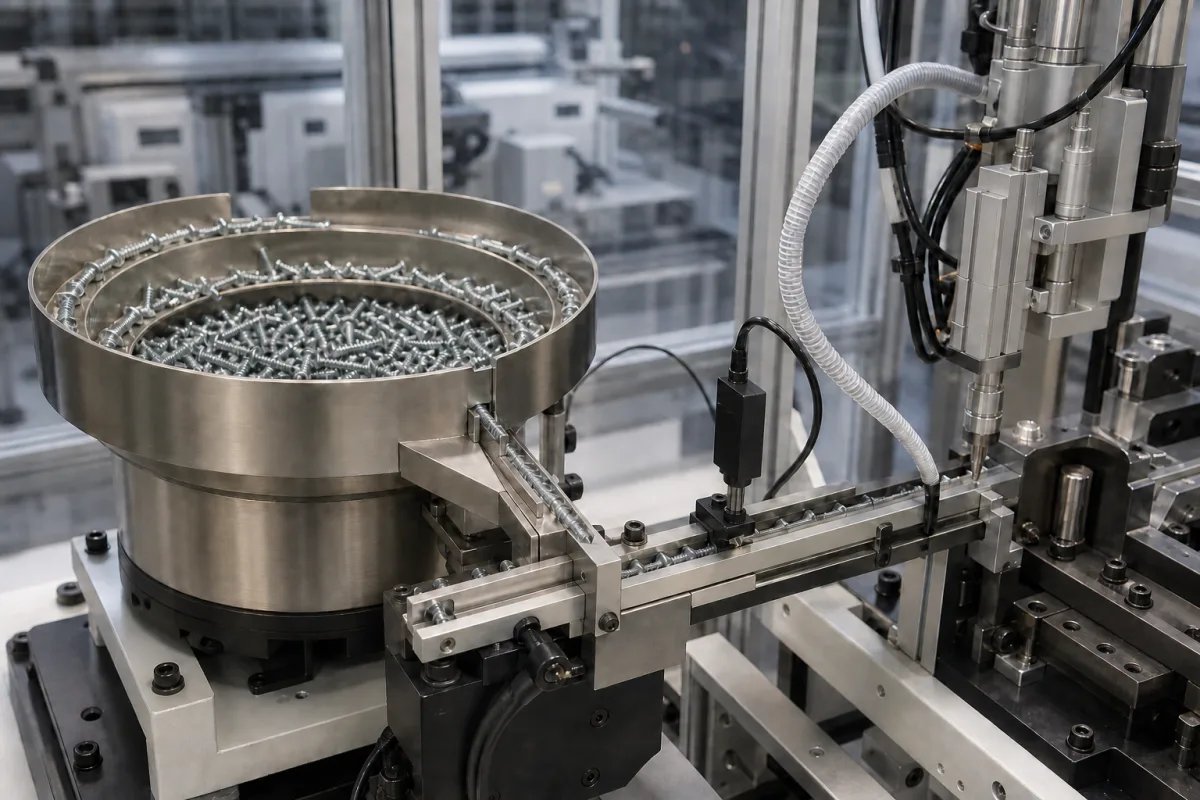

Ein typisches Befestigungselement-Zuführsystem wird durch die Baugruppe aus Trichter-/Schüsselzuführer und Zuführschiene/Führungsschiene beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Teilsystem, das automatisch Befestigungselemente zum Einbauort innerhalb eines Befestigungselement-Einbaumoduls zuführt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Das Befestigungselement-Zuführsystem ist eine kritische Komponente des Befestigungselement-Einbaumoduls, die für die automatisierte, zuverlässige und präzise Bereitstellung von Befestigungselementen (wie Schrauben, Bolzen, Nieten oder Nägeln) aus einem Massenspeicher oder Magazin an das vorgesehene Einbauwerkzeug oder den Einbaukopf verantwortlich ist. Es gewährleistet eine kontinuierliche Versorgung, verhindert Verklemmungen und bewahrt die korrekte Ausrichtung der Befestigungselemente für effiziente Montagevorgänge.

Funktionsprinzip

Das System verwendet typischerweise eine Kombination aus mechanischer Vibration, pneumatischem Druck oder riemengetriebenen Mechanismen, um Befestigungselemente von einem Trichter oder einer Rolle entlang einer Führungsschiene oder eines Rohrs zu bewegen. Es richtet sie mithilfe von Führungen oder Sensoren korrekt aus und präsentiert sie sequenziell am Aufnahme- oder Eintreibpunkt für das Einbauwerkzeug.

Hauptmaterialien

Edelstahl Aluminiumlegierung Technischer Kunststoff

Komponenten / BOM

Trichter-/Schüsselzuführer
Lagert Schüttgutbefestigungselemente und nutzt Vibration zur Ausrichtung und Zuführung auf die Förderbahn.
Material: Edelstahl
Zuführschiene/Führungsschiene
Ein Kanal oder eine Schiene, der/die ausgerichtete Befestigungselemente vom Trichter zum Abgabepunkt transportiert.
Material: Aluminiumlegierung
Hemmwerk
Steuert die Freigabe von Befestigungselementen einzeln, um Verklemmungen zu verhindern und eine Einzelabgabe zu gewährleisten.
Material: Vergüteter Stahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Schwankung des pneumatischen Versorgungsdrucks um mehr als ±10 % des Nennwerts von 6 bar → Inkonsistente Befestigungselement-Zuführzeit, die zu Desynchronisation des Montagezyklus führt → Installation eines 10-μm-Filters mit 0,5-bar-Druckregler, der eine Stabilität von ±2 % gewährleistet
Schwingungserregung bei 120-180 Hz, die der Eigenfrequenz der Zuführfeder entspricht → Resonanzamplitudenaufbau über 0,3 mm, der zu Ermüdungsrissen in der Führungsschiene führt → Implementierung eines abgestimmten Schwingungstilgers mit einem Dämpfungsverhältnis von 0,7 und einer Eigenfrequenz von 150 Hz

Technische Bewertung

Betriebsbereich
Betriebsbereich
Zuführgeschwindigkeit 0,5-2,0 m/s, Positionsgenauigkeit 0,1-0,5 mm, Befestigungselementtrennkraft 0,1-1,0 N
Belastungs- und Ausfallgrenzen
Zuführgeschwindigkeit übersteigt 2,5 m/s, was zu Befestigungselementverklemmung führt; Positionsgenauigkeit verschlechtert sich über 1,0 mm hinaus, was zu Fehlausrichtung führt; Trennkraft fällt unter 0,05 N, was zu Doppelzuführung führt
Coulomb-Reibungskoeffizient μ=0,15-0,25 zwischen Befestigungselement und Führungsschiene bestimmt die Verklemmungsschwelle; Hookesches Gesetz Federkonstante k=500-1000 N/m im Zuführmechanismus bestimmt die Positionsgenauigkeit; Bernoulli-Prinzip Druckdifferenz ΔP=50-200 Pa im pneumatischen Trennsystem steuert die Befestigungselementtrennung
Fertigungskontext
Befestigungselement-Zuführsystem wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Befestigungselement-Zuführsystem automatische Zuführung Schraubenzuführung Montageautomatisierung DIN-Standards industrielle Montage

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Befestigungselemente-Montagemodul
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Betriebsdruck: 0-100 psi, Maximaldruck: 150 psi
Verstellbereich / Reichweite:Befestigungselementgrößenbereich: M3 bis M12, Zuführrate: 1-60 Befestigungselemente/min, Leistung: 24 V DC, max. 2 A
Einsatztemperatur:-10 °C bis 60 °C
Montage- und Anwendungskompatibilität
Stahlbefestigungselemente (verzinkt)EdelstahlbefestigungselementeAluminiumbefestigungselemente
Nicht geeignet: Korrosive chemische Umgebungen (z.B. Salzsprühnebel, Säuredämpfe)
Auslegungsdaten
  • Befestigungselementtyp und -abmessungen (Kopfform, Länge, Durchmesser)
  • Erforderliche Zuführrate (Befestigungselemente pro Minute)
  • Entfernung und Ausrichtung des Einbauorts vom Zuführer

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Verstopfung des Zuführrohrs
Cause: Ansammlung von Schmutz, falsch ausgerichtete Befestigungselemente oder abgenutzte Rohroberflächen, die zu Verklemmungen und Unterbrechungen des Materialflusses führen.
Ausfall des pneumatischen Antriebs
Cause: Verschmutzte Druckluftversorgung, die zu Dichtungsverschleiß, Zylinderbeschädigung oder Ventilfehlfunktion führt, wodurch die Zuführkraft und Zuverlässigkeit reduziert werden.
Wartungsindikatoren
  • Inkonsistente Befestigungselement-Zuführrate oder häufige Verklemmungen während des Betriebs
  • Ungewöhnliche Zischgeräusche aus den Druckluftleitungen oder sichtbare Luftlecks an Verbindungsstellen
Technische Hinweise
  • Implementieren Sie routinemäßige Reinigung und Inspektion der Zuführrohre und -schienen unter Verwendung gefilterter Luftstöße zur Entfernung von Schmutz und Überprüfung auf Verschleißmuster.
  • Installieren und warten Sie hochwertige Luftfilter und Trockner im pneumatischen System mit regelmäßiger Wasserablassung und Drucküberwachung.

Compliance & Manufacturing Standards

Reference Standards
ISO 9001:2015 - QualitätsmanagementsystemeANSI/ASME B18.2.1 - Vierkant- und Sechskantschrauben und -bolzenDIN 931 - Sechskantschrauben mit Schaft
Manufacturing Precision
  • Zuführungsausrichtung: +/-0,05 mm
  • Schwingungsamplitude: +/-5 % des Nennwerts
Quality Inspection
  • Funktionsprüfung (FPT)
  • Materialverifizierung mittels Röntgenfluoreszenzanalyse (RFA)

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

Aktorsteuerung

Ein elektronisches Gerät zur Steuerung und Regelung von Aktoren in automatisierten Systemen.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in landwirtschaftlichen Betrieben eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der für den Betrieb sowohl auf asphaltierten Straßen als auch auf unwegsamem Gelände konzipiert ist und über herausragende Mobilität und Hubkapazitäten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Geländefahrzeug mit einem Schwenkgelenk zwischen Fahrerhaus und Kippmulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien werden im Aufbau des Befestigungselement-Zuführsystems verwendet?

Das System ist aus langlebigen Materialien aufgebaut, einschließlich Edelstahl für Korrosionsbeständigkeit, Aluminiumlegierung für leichte Festigkeit und technischem Kunststoff für verschleißfeste Komponenten.

Wie integriert sich das Befestigungselement-Zuführsystem mit Befestigungselement-Einbaumodulen?

Das System führt automatisch Befestigungselemente direkt zum Einbauort innerhalb von Befestigungselement-Einbaumodulen über koordinierte Zuführschienen und Auslösemechanismen, wodurch ein kontinuierlicher Betrieb gewährleistet wird.

Was sind die Hauptkomponenten in der Stückliste (BOM) des Befestigungselement-Zuführsystems?

Zu den Hauptkomponenten gehören der Auslösemechanismus für kontrollierte Freigabe, die Zuführschiene/Führungsschiene für präzise Befestigungselementführung und der Trichter/Becherzuführer für Massenspeicherung und Ausrichtung.
