Führungsschienen

Auf Basis strukturierter CNFX-Herstellerprofile wird Führungsschienen im Bereich Maschinen- und Anlagenbau anhand von Schienenbreite bis Schienenlänge eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Führungsschienen wird durch die Baugruppe aus Schienenkörper und Laufbahn beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Lineare Führungskomponenten, die präzise Ausrichtung und Bewegung von Maschinenteilen entlang eines definierten Pfads gewährleisten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

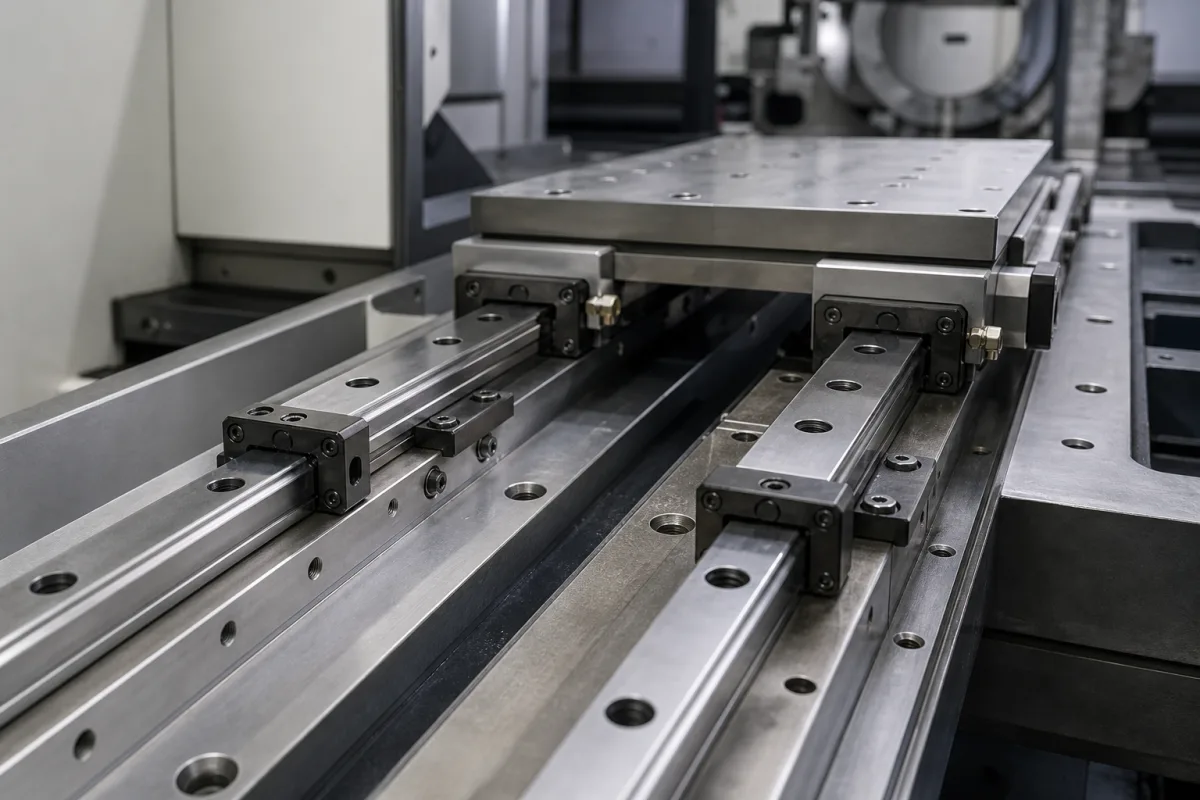

Führungsschienen in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Führungsschienen

Technische Definition

Positionierungs-Führungsschienen sind kritische Komponenten in Anwendungsmechanismen, die eine genaue lineare Führung und Positionierung für bewegliche Elemente bieten. Sie etablieren einen kontrollierten Bewegungspfad, verhindern Abweichungen und gewährleisten wiederholbare Positionierung in Industriemaschinen und -anlagen. Diese Schienen werden typischerweise in Verbindung mit einem Schlitten oder gleitenden Bauteil verwendet, das sich entlang der präzisionsbearbeiteten Oberfläche der Schiene bewegt. Das bewegliche Element enthält oft Wälzkörper wie Kugellager oder Rollenlager, die die Reibung minimieren und die Ausrichtung beibehalten. Führungsschienen sind in verschiedenen Materialien erhältlich, darunter Kohlenstoffstahl, Edelstahl und legierter Stahl, um unterschiedlichen Umgebungs- und Lastanforderungen gerecht zu werden. Zu den wichtigsten Parametern gehören Schienenbreite (15–60 mm), Schienenlänge (1000–6000 mm, auf Bestellung zugeschnitten), Genauigkeitsklassen (C1–C5 nach ISO 12090-1), dynamische Tragzahl (5–120 kN pro Schiene), statische Tragzahl (10–250 kN pro Schiene), Betriebstemperatur (-20 bis 80 °C), maximale Geschwindigkeit (5–10 m/s), maximale Beschleunigung (50–100 m/s²), Schienenmaterial (GCr15 Wälzlagerstahl nach GB/T 18254), Härte (58–62 HRC), Oberflächenbehandlung (Standard: Schwarzoxid) und Gewicht pro Meter (2–15 kg/m). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Schienen sind für den Betrieb innerhalb definierter Grenzen ausgelegt; das Überschreiten von Last- oder Geschwindigkeitsgrenzen kann zu vorzeitigem Verschleiß oder Ausfall führen. Richtige Schmierung und Wartung sind für eine optimale Leistung unerlässlich. Konsultieren Sie immer den Hersteller oder Lieferanten, um zu bestätigen, dass die ausgewählte Schiene die erforderlichen Spezifikationen und Normen für Ihre Anwendung erfüllt.

Funktionsprinzip

Führungsschienen funktionieren, indem sie eine gehärtete, präzisionsbearbeitete Oberfläche bereitstellen, entlang der sich ein Schlitten oder gleitendes Bauteil bewegt. Das bewegliche Element enthält typischerweise Lager (wie Kugellager oder Rollenlager), die entlang der Laufbahn der Schiene rollen, Reibung minimieren und präzise Ausrichtung beibehalten. Dies ermöglicht eine reibungslose, genaue lineare Bewegung mit minimalem Spiel oder Durchbiegung.

Hauptmaterialien

Kohlenstoffstahl, Edelstahl, Legierungsstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Schienenbreite	15–60 mm	Standard widths; custom widths available
Schienenlänge	1000–6000 mm	Cut to length per order
Genauigkeitsklasse	C1–C5	C1 highest precision, C5 standardISO 12090-1
Dynamische Tragzahl	5–120 kN	Per rail, depending on sizeISO 14728-1
Statische Tragzahl	10–250 kN	Per rail, depending on sizeISO 14728-1
Betriebstemperatur	-20–80 °C	Continuous operation; higher peaks possible
Maximale Geschwindigkeit	5–10 m/s	Depends on lubrication and load
Maximale Beschleunigung	50–100 m/s²	Depends on load and mounting
Schienenmaterial	GCr15	Bearing steel; hardened and groundGB/T 18254
Härte	58–62 HRC	Indentation hardness of rail surface
Oberflächenbehandlung	Black oxide	Corrosion protection; other options available
Gewicht pro Meter	2–15 kg/m	Depends on rail size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Schienenkörper
Hauptstrukturelement zur Bereitstellung der Führungsfläche
Material: Vergüteter Stahl
Laufbahn
Präzisionsgeschliffene Oberfläche, auf der Lager laufen
Material: Vergüteter und geschliffener Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (mechanische Komponente, keine Fluidhandhabung)
Durchflussrate:	Bis zu 5 m/s bei ordnungsgemäßer Schmierung und Führung
Betriebstemperatur:	-20°C bis +80°C (Standard), bis zu +120°C mit speziellen Dichtungen/Schmierstoffen

Montage- und Anwendungskompatibilität

Saubere Industrieumgebungen mit kontrollierten PartikelnWerkzeugmaschinenanwendungen mit KühlschmierstoffenAutomatisierte Montagelinien mit leichten Schmierstoffen

Nicht geeignet: Umgebungen mit hochkonzentrierten abrasiven Suspensionen ohne Schutzabdeckungen

Auslegungsdaten

Maximale Last (statische und dynamische Kräfte in Newton)
Erforderliche Verfahrlänge und Montageraumbeschränkungen
Präzisionsanforderungen (Positioniergenauigkeit und Wiederholgenauigkeit in mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-100 m/s Lineargeschwindigkeit, -20°C bis 80°C Umgebungstemperatur, 0,5-100 kN Tragfähigkeit

Belastungs- und Ausfallgrenzen

Oberflächendruck über 150 MPa, Hertzsche Spannung über 1,2 GPa, Schmierfilmdicke unter 0,1 μm

Adhäsiver Verschleiß durch Zusammenbruch der Grenzschmierung bei λ-Verhältnis <1, Mikrogrubenermüdung durch zyklische Hertzsche Kontaktspannung, die die Dauerfestigkeitsgrenze des Materials von 800 MPa überschreitet

Fertigungskontext

Führungsschienen wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verschleiß durch Fehlausrichtung

Ursache: Unsachgemäße Installation, Fundamentabsenkung oder thermische Ausdehnung, die zu ungleichmäßiger Belastung und beschleunigtem abrasivem Verschleiß an den Kontaktflächen führt.

Korrosion und Materialverschlechterung

Ursache: Exposition gegenüber Feuchtigkeit, Chemikalien oder Umgebungskontaminationen, die zu Lochfraß, Rost oder Materialversprödung führen, insbesondere bei ungeschützten Stahlkomponenten.

Wartungsindikatoren

Hörbare Schleif- oder Kratzgeräusche während des Betriebs, die auf Metall-auf-Metall-Kontakt hinweisen
Sichtbare ungleichmäßige Verschleißmuster, Riefen oder Korrosionsstellen auf den Schienenoberflächen

Technische Hinweise

Implementierung der Laserausrichtungsverifikation während der Installation und periodischer Nachjustierungen, um die richtige Parallelität und Rechtwinkligkeit aufrechtzuerhalten
Anwendung geeigneter Schutzbeschichtungen (z.B. Verzinkung, Epoxidbeschichtungen) und Einrichtung regelmäßiger Reinigungs-/Schmierpläne basierend auf den Umgebungsbedingungen

Konformität und Fertigungsnormen

Referenznormen

ISO 2768-1: Allgemeintoleranzen für Längen- und WinkelmaßeANSI B4.1: Bevorzugte Grenzmaße und Passungen für zylindrische TeileDIN 7184: Führungsschienen - Maße, Toleranzen und Konstruktion

Fertigungsgenauigkeit

Geradheit: 0,05 mm pro Meter Länge
Oberflächengüte: Ra 0,8 μm maximal

Qualitätsprüfung

Koordinatenmessmaschine (KMM) für dimensionale Verifikation
Härteprüfung (Rockwell-C-Skala)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kontaminationseintritt (ISO 4406 Partikelzahl >18/15/12) überschreitet 5 μm Spalt → Dreikörper-Abrasionsverschleiß verursacht 0,01 mm/Stunde Schienenoberflächenabbau → Integrierte Labyrinthdichtungen mit 0,3 mm Spalt, Überdruckspülsystem bei 0,5 bar

Thermische Ausdehnungsdifferenz (Δα=12×10⁻⁶ K⁻¹) zwischen Schiene und Montagefläche → Vorspannungsverlust über 8% verursacht 15 μm Positionierfehler → Einsätze aus Invar-Legierung mit α=1,2×10⁻⁶ K⁻¹, kontrolliertes Anzugsdrehmoment mit 2 N·m Inkrementen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Führungsschienen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Führungsschienen

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien sind für Führungsschienen verfügbar?

Laut Verzeichnis sind Führungsschienen in Kohlenstoffstahl, Edelstahl und legiertem Stahl erhältlich. Die spezifische Materialgüte sollte für Ihre Anwendung mit dem Hersteller bestätigt werden.

Welche Genauigkeitsklassen werden angeboten?

Das Verzeichnis listet Genauigkeitsklassen von C1 bis C5 auf, unter Bezugnahme auf ISO 12090-1. C1 bedeutet höchste Präzision, C5 ist Standard. Verifizieren Sie die erforderliche Klasse mit dem Lieferanten.

Kann die Schienenlänge angepasst werden?

Ja, Schienen werden auf Bestellung zugeschnitten, mit Standardlängen von 1000 bis 6000 mm. Kundenspezifische Längen sind möglicherweise verfügbar; bestätigen Sie dies mit dem Hersteller.

Was ist der Betriebstemperaturbereich?

Das Verzeichnis gibt einen Betriebstemperaturbereich von -20 bis 80 °C für Dauerbetrieb an, wobei höhere Spitzen möglich sind. Überprüfen Sie immer die Spezifikationen des Herstellers für Ihr spezifisches Modell.
