Sprühsystem-Halterung für Beschichtungstrommeln

Produktspezifikationen

Technische Details und Fertigungskontext für Sprühsystem-Halterung

Technische Definition

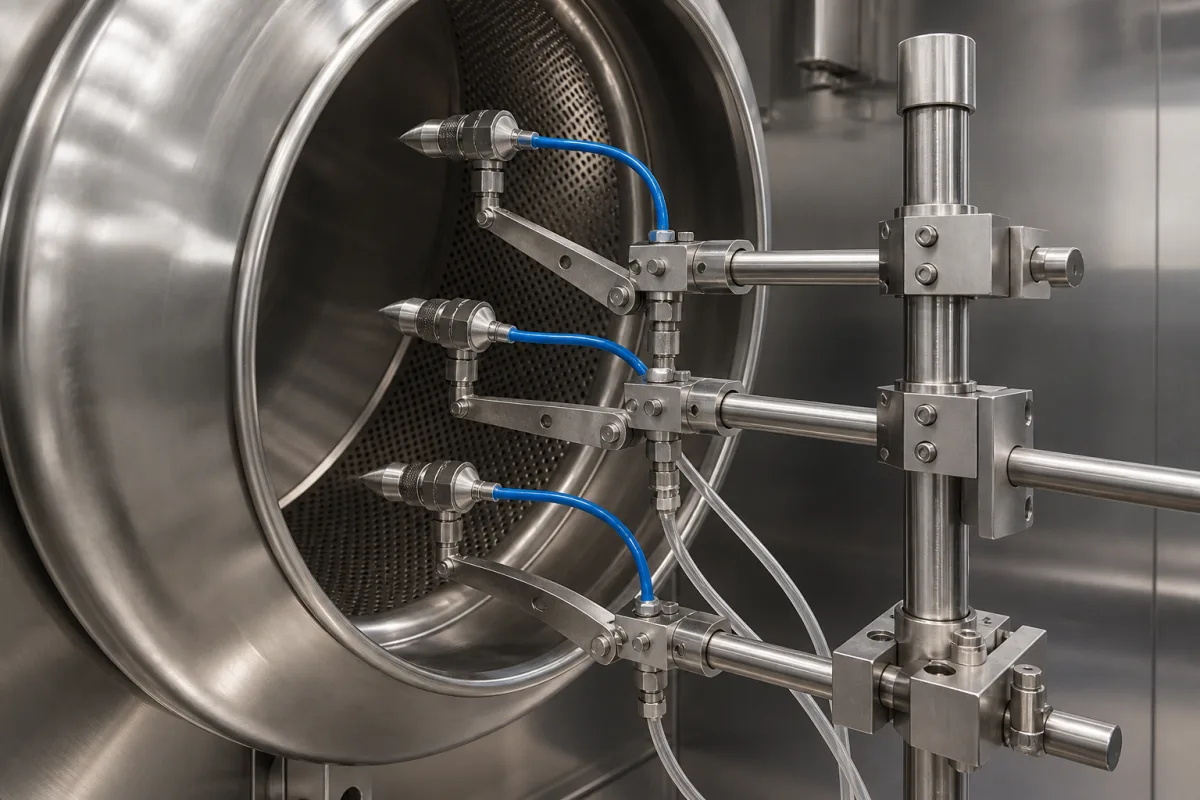

Die Sprühsystem-Halterung ist ein kritisches Montagebauteil in Beschichtungstrommelanlagen, das eine stabile, verstellbare Positionierung für Sprühdüsen, Rohrleitungen und zugehörige Hardware bietet. Sie gewährleistet eine präzise Ausrichtung des Sprühsystems relativ zur Innenfläche der Trommel für eine gleichmäßige Beschichtung. Die Halterung wird typischerweise mit Schrauben oder Klemmen am Rahmen oder der Struktur der Beschichtungstrommel befestigt. Sie bietet starre Unterstützung, die die Position des Sprühsystems während des Betriebs aufrechterhält und Vibrationen oder Bewegungen verhindert, die die Beschichtungskonsistenz beeinträchtigen könnten. Einige Halterungen verfügen über Einstellmechanismen zur Feinjustierung von Sprühwinkel und -abstand. Die Halterung ist aus Edelstahl gefertigt und für Langlebigkeit und Korrosionsbeständigkeit in industriellen Umgebungen ausgelegt. Zu den wichtigsten Parametern gehören Bohrungsdurchmesser (10–14 mm) und -abstand (80–120 mm), um mit den Montagepunkten der Trommel übereinzustimmen; Tragfähigkeit von 50–100 kg zur Unterstützung des Sprühsystems und seines Inhalts; Materialgüteoptionen 304 oder 316 Edelstahl (ASTM A240), wobei 316 für korrosive Umgebungen empfohlen wird. Die Oberflächengüte ist mit Ra 0,8–1,6 µm (ISO 4287) spezifiziert, um Beschichtungsansammlungen zu verhindern. Die Betriebstemperatur reicht von -20 bis 80 °C und der Betriebsdruck von 1,0 bis 1,6 MPa. Die Ebenheitstoleranz beträgt ±0,05 mm (ISO 2768), um ordnungsgemäße Abdichtung und Ausrichtung zu gewährleisten. Die Halterung wiegt 5–15 kg und hat Abmessungen von 300×200×100 mm bis 500×300×150 mm, passend für Standard-Beschichtungstrommeln. Diese Werte sind Verzeichnis-Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller. Die Halterung ist ein Bauteil, kein eigenständiges Produkt, und ihre Auswahl hängt vom spezifischen Beschichtungstrommelmodell und der Sprühsystemkonfiguration ab. Ordnungsgemäße Installation und Wartung sind für optimale Leistung unerlässlich.

Funktionsprinzip

Die Halterung wird mit Schrauben oder Klemmen am Rahmen oder der Struktur der Beschichtungstrommel befestigt. Sie bietet starre Unterstützung, die die Position des Sprühsystems während des Betriebs aufrechterhält und Vibrationen oder Bewegungen verhindert, die die Beschichtungskonsistenz beeinträchtigen könnten. Einige Halterungen verfügen über Einstellmechanismen zur Feinjustierung von Sprühwinkel und -abstand. Das Design der Halterung stellt sicher, dass Sprühdüsen und Rohrleitungen sicher an Ort und Stelle bleiben, was eine gleichmäßige Beschichtung ermöglicht. Material und Oberflächenbeschaffenheit sind so gewählt, dass sie der Betriebsumgebung standhalten und Beschichtungsansammlungen minimieren. Die Tragfähigkeit und die Abmessungen der Halterung müssen mit den Montagepunkten der Trommel und dem Gewicht des Sprühsystems übereinstimmen. Regelmäßige Inspektion wird empfohlen, um Verschleiß, Korrosion oder Lockerung der Befestigungselemente zu überprüfen, die die Ausrichtung und Leistung beeinträchtigen könnten.

Hauptmaterialien

Edelstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Befestigungslochdurchmesser	10–14 mm	Must match the pan's mounting points
Bohrungsabstand	80–120 mm	Ensures compatibility with standard coating pans
Tragfähigkeit	50–100 kg	Must support the spray system and its contents
Werkstoffgüte	304–316 SS	316 for corrosive environmentsASTM A240
Oberflächenrauheit	Ra 0.8–1.6 µm	Smooth finish to prevent coating buildupISO 4287
Betriebstemperatur	-20–80 °C	Beyond this range, material strength degrades
Ebenheitstoleranz	±0.05 mm	Ensures proper sealing and alignmentISO 2768
Gewicht	5–15 kg	Beeinflusst Handhabung und Installation
Abmessungen (L×B×H)	300×200×100–500×300×150 mm	Must fit within the coating pan

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Montagewinkel
Primärer Tragrahmen zur Befestigung an der Beschichtungstrommel
Material: Edelstahl
Einstellmechanismus
Ermöglicht die Feinjustierung der Position und des Winkels des Sprühsystems
Material: Edelstahl
Befestigungshardware
Schrauben, Klemmen oder andere Verbindungselemente zur sicheren Befestigung
Material: Edelstahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar
Durchflussrate:	0,5 bis 20 L/min
Betriebstemperatur:	-20°C bis +80°C
slurry concentration:	Bis zu 40 % Feststoffe nach Gewicht

Montage- und Anwendungskompatibilität

Wässrige BeschichtungslösungenOrganische lösemittelbasierte BeschichtungenPharmazeutische Tablettenbeschichtungssuspensionen

Nicht geeignet: Hochkorrosive saure Umgebungen (pH < 2)

Auslegungsdaten

Beschichtungstrommeldurchmesser und -geometrie
Sprühdüsentyp und -anzahl
Erforderliche Sprühbedeckungsfläche und -muster

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-150 N·m Drehmoment, 5-40°C Umgebungstemperatur, 0-100 % relative Luftfeuchtigkeit

Belastungs- und Ausfallgrenzen

Strukturelles Versagen bei 180 N·m Drehmoment, Materialermüdung bei 10^7 Zyklen unter 120 N·m zyklischer Belastung, Korrosionsversagen bei 85 % relativer Luftfeuchtigkeit mit Chloridkonzentration >500 ppm

Hochzyklische Ermüdungsversagen aufgrund von Spannungskonzentration an den Befestigungsschraubenlöchern (Spannungskonzentrationsfaktor Kt=3,2), galvanische Korrosion zwischen Edelstahl (316L)-Halterung und Aluminium-Sprühkomponenten (Potentialdifferenz 0,25 V)

Fertigungskontext

Sprühsystem-Halterung wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Ermüdungsrissbildung an den Befestigungspunkten

Ursache: Zyklische Belastung durch Vibration und Pulsation in Sprühsystemen, verstärkt durch unsachgemäße Montageausrichtung oder unzureichende Unterstützung

Korrosionsbedingte strukturelle Schwächung

Ursache: Exposition gegenüber chemischen Sprühstoffen, Feuchtigkeit und Umgebungskontaminationen ohne ausreichende Schutzbeschichtungen oder Materialauswahl

Wartungsindikatoren

Sichtbare Fehlausrichtung oder Wackeln während des Betriebs, die auf lockere oder verschlissene Montagekomponenten hinweisen
Ungewöhnliche Vibrationen oder Rattergeräusche aus dem Halterungsbereich während der Sprühzyklen

Technische Hinweise

Regelmäßige Drehmomentkontrollen an Befestigungselementen durchführen und Schraubensicherungsmittel verwenden, um vibrationsbedingtes Lösen zu verhindern
Korrosionsbeständige Beschichtungen auftragen und routinemäßige Reinigungsprotokolle etablieren, um chemische Rückstände und Feuchtigkeit von den Halterungsoberflächen zu entfernen

Konformität und Fertigungsnormen

Referenznormen

ANSI B1.20.1 - Rohrgewinde, Allgemeiner ZweckDIN 11850-1 - Edelstahlrohre für die Lebensmittel-, Getränke- und chemische Industrie

Fertigungsgenauigkeit

Befestigungslochdurchmesser: +/-0,05 mm
Oberflächenebenheit: 0,08 mm pro 100 mm

Qualitätsprüfung

Druckprüfung: 1,5x maximaler Betriebsdruck
Materialverifikation: Röntgenfluoreszenzanalyse (RFA)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Vibrationsinduziertes Fressen an Schraubengrenzflächen (Amplitude >50 μm bei 100-500 Hz) → Schraubenlockerung führt zu 2-5 mm Positionsdrift des Sprühsystems → Nord-Lock-Sicherungsscheiben mit 30 N·m Vorspannmoment anwenden, Laserausrichtungsüberwachung mit 0,1 mm Toleranz implementieren

Thermische Ausdehnungsdifferenz zwischen Halterung (CTE=17×10^-6/°C) und Trommelstruktur (CTE=12×10^-6/°C) → Verzugsbedingte Fehlausrichtung über 1,5° bei ΔT>30°C → Konstruktion mit Invar 36-Einsätzen (CTE=1,2×10^-6/°C) an kritischen Grenzflächen, aktive thermische Kompensation mit PID-Regelung implementieren

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Sprühsystem-Halterung

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Sprühsystem-Halterung

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien sind für die Sprühsystem-Halterung verfügbar?

Die Halterung ist in Edelstahlgüten 304 und 316 gemäß ASTM A240 erhältlich. Güte 316 wird für korrosive Umgebungen empfohlen. Die spezifische Güte sollte je nach Anwendung mit dem Hersteller bestätigt werden.

Wie hoch ist die Tragfähigkeit der Halterung?

Die Tragfähigkeit ist mit 50–100 kg angegeben, was das Sprühsystem und seinen Inhalt unterstützen muss. Stellen Sie sicher, dass das Gewicht Ihres Sprühsystems in diesem Bereich liegt, und bestätigen Sie die genaue Kapazität mit dem Hersteller für Ihr spezifisches Modell.

Können Sprühwinkel und -abstand eingestellt werden?

Einige Halterungen verfügen über Einstellmechanismen zur Feinjustierung von Sprühwinkel und -abstand. Die Verfügbarkeit solcher Einstellungen hängt vom spezifischen Halterungsmodell ab. Überprüfen Sie die Produktdokumentation oder konsultieren Sie den Hersteller für Einstellmöglichkeiten.

Was sind die Spezifikationen für die Montagebohrungen?

Der Bohrungsdurchmesser beträgt 10–14 mm und der Abstand 80–120 mm. Diese müssen mit den Montagepunkten der Beschichtungstrommel übereinstimmen. Verifizieren Sie diese Abmessungen immer mit den Spezifikationen der Trommel und dem Datenblatt der Halterung.
