Lagerbaugruppe für Computer-Kühllüftermotoren

Name: Lagerbaugruppe für Computer-Kühllüftermotoren
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Lagerbaugruppe für Computer-Kühllüftermotoren im Bereich Herstellung von Computern und Peripheriegeräten anhand von Lagerdurchmesser bis Axialtragfähigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Lagerbaugruppe für Computer-Kühllüftermotoren wird durch die Baugruppe aus Innenring und Außenring beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

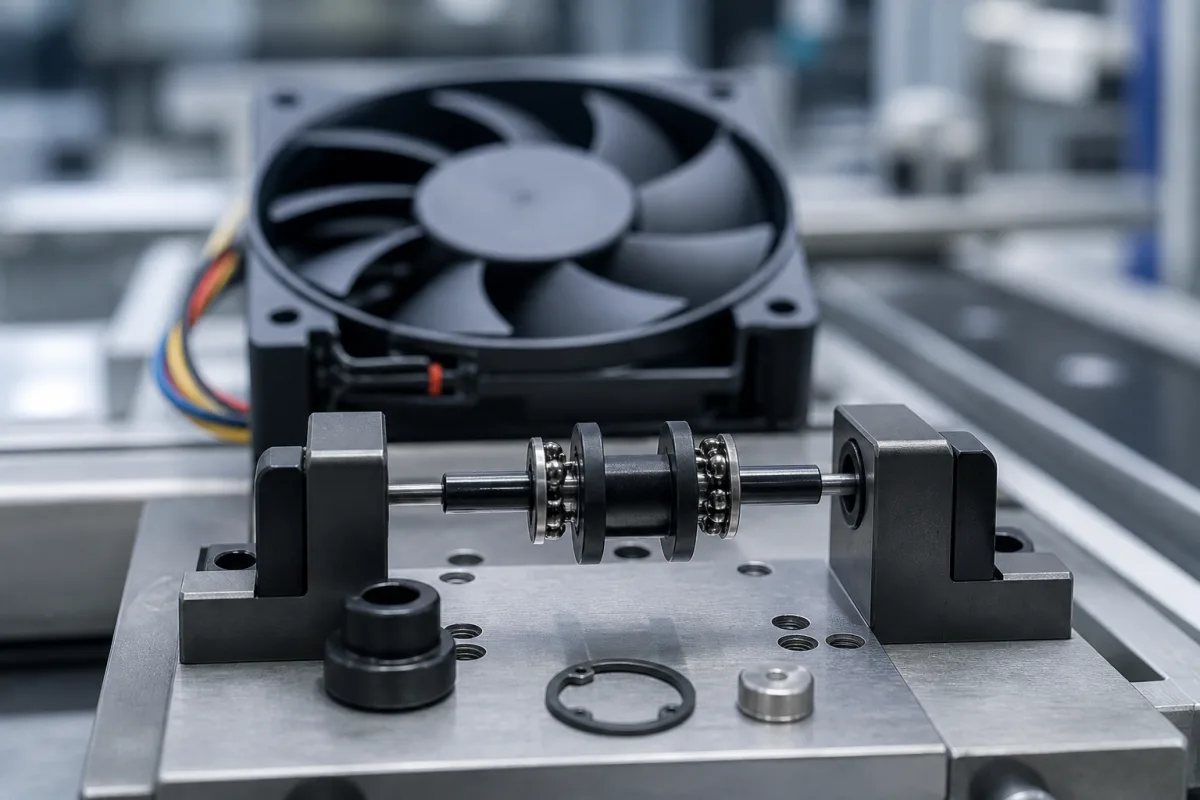

Präzisionslagerbaugruppe für Computer-Kühllüftermotoren.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Eine kritische mechanische Komponente, die in der Herstellung von Computer-Kühllüftern verwendet wird und eine gleichmäßige Rotationsbewegung bei minimaler Reibung und Vibration ermöglicht. Diese Lagerbaugruppe beeinflusst direkt die Lebensdauer des Lüfters, die Geräuschpegel und die thermische Leistung in Rechensystemen. Sie dient als eine zentrale B2B-Lieferkettenkomponente für Lüfterhersteller, die sie in Kühllösungen für Server, Workstations und Unterhaltungselektronik integrieren. Industrielle Einkäufer spezifizieren diese Baugruppen basierend auf Haltbarkeitsanforderungen und Betriebsbedingungen.

Funktionsprinzip

Bietet rotationsunterstützung mit geringer Reibung für Lüfterrotorwellen durch den Einsatz von Präzisionskugellagern oder hydrodynamischen Oberflächen, hält die Ausrichtung aufrecht und verteilt radiale und axiale Lasten.

Technische Parameter

Lagerdurchmesser

Innendurchmesser des Lagerlaufringsmm

Axialtragfähigkeit

Maximale Axialkraft vor VersagenNewton

Radialspiel

Spiel zwischen Lagerelementenµm

Betriebstemperaturbereich

Minimal- bis Maximalbetriebstemperatur°C

Schmierart

Fett- oder ÖlspezifikationText

Erwartete Lebensdauer

MTBF unter NennbedingungenStunden

Hauptmaterialien

Edelstahl 440C Polyamid 66 (Nylon) Lithiumkomplexfett

Komponenten / BOM

Innenring

Schnittstelle zur rotierenden Welle

Material: Vergüteter Edelstahl

Außenring

Stationäre Gehäuseschnittstelle

Material: Edelstahl

Kugelelemente

Reduzieren Reibung zwischen Laufbahnen

Material: Chromstahl

Abstandshalter

Hält Kugelabstände und Ausrichtung aufrecht

Material: Polyamid

Dichtungsschutz

Schmiermittel enthalten und Verunreinigungen ausschließen

Material: Gummi oder Metall

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung über 15 kV während der Handhabung → Mikropitting der Kugellagerlaufbahnen durch elektroerosive Bearbeitung (EDM)-Lichtbögen → Leitfähiger Polymerkäfig mit Oberflächenwiderstand < 10^6 Ω/□ und Erdungsweg zum Motorgehäuse

Oxidation von Polyolester-Schmiermittel mit Arrhenius-Rate, die sich pro 10°C über 80°C verdoppelt → Lackbildung, die das Anlaufmoment über 0,02 N·m erhöht → Perfluoropolyether (PFPE)-Schmiermittel mit Oxidationsinduktionszeit > 1000 Stunden bei 150°C

Technische Bewertung

Betriebsbereich

0-15000 U/min, -10°C bis 70°C Umgebungstemperatur, 0,5-12 VDC Eingangsspannung

Belastungs- und Ausfallgrenzen

Kugellagerverschleiß von mehr als 0,1 mm radialem Spiel, Viskosität des Schmiermittels fällt unter 10 cSt bei Betriebstemperatur, Schwingungsamplitude überschreitet 0,5 mm/s RMS

Zusammenbruch des hydrodynamischen Schmierfilms am Übergang der Stribeck-Kurve (λ < 1), bei dem Rauheitskontakt Verschleißpartikel mit einem Durchmesser von mehr als 5 μm erzeugt, was zu einer Beschleunigung des abrasiven Verschleißes führt

Fertigungskontext

Lagerbaugruppe für Computer-Kühllüftermotoren wird innerhalb von Herstellung von Computern und Peripheriegeräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Fan Bearing Cartridge Cooling Fan Rotor Bearing Computer Fan Bearing Unit

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	Atmosphärisch bis 1,5 bar
Verstellbereich / Reichweite:	Max. Drehzahl: 3000, Vibrationsgrenze: 0,5G, Geräuschpegel: <25 dBA
Einsatztemperatur:	-10°C bis +70°C

Montage- und Anwendungskompatibilität

Saubere LuftTrockene InertgaseNicht-korrosive Umgebungen

Nicht geeignet: Umgebungen mit hoher Luftfeuchtigkeit oder Kondensation

Auslegungsdaten

Erforderlicher Luftdurchsatz (CFM)
Betriebsspannung (VDC)
Verfügbarer Bauraum (mm)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation des Lagerschmiermittels

Cause: Hohe Betriebstemperaturen, die zur Verdampfung oder Oxidation des Schmiermittels führen, was erhöhte Reibung und Verschleiß zur Folge hat

Ermüdung des Lagerkäfigs

Cause: Zyklische Belastung durch Lüfterunwucht oder Vibration, die zu Materialermüdung in der Käfigstruktur des Lagers führt

Wartungsindikatoren

Hörbare Schleif- oder Kratzgeräusche während des Betriebs, die auf Lagerabnutzung oder Kontamination hinweisen
Übermäßiges Wackeln oder Vibrationen des Lüfters während der Rotation, die auf Lagerluftprobleme oder Unwucht hindeuten

Technische Hinweise

Implementieren Sie regelmäßige Reinigungsprotokolle, um Staubansammlungen auf Lüfterflügeln und Lageroberflächen zu verhindern und so Unwucht- und Kontaminationsrisiken zu reduzieren
Überwachen Sie die Betriebstemperaturen und stellen Sie einen ordnungsgemäßen Luftstrom sicher, um die Integrität des Lagerschmiermittels zu erhalten und thermische Degradation zu verhindern

Compliance & Manufacturing Standards

Reference Standards

ISO 1940-1:2003 (Auswuchtgüteanforderungen für starre Rotoren)ANSI/AMCA 210-07 (Laborprüfverfahren für Lüfter zur Leistungsbewertung)DIN 45635-1 (Messung von Luftschall, der von Maschinen abgestrahlt wird)

Manufacturing Precision

Bohrungsdurchmesser: ±0,01 mm
Wellenschlag: ≤0,05 mm

Quality Inspection

Schwingungsanalyse (nach ISO 1940-1 Auswuchtgütegrad G6.3)
Akustische Geräuschprüfung (nach DIN 45635-1 Normen)

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Was ist die erwartete Lebensdauer dieser Kühllüfter-Lagerbaugruppe?

Diese Präzisionslagerbaugruppe ist für eine hohe Haltbarkeit ausgelegt und bietet typischerweise Tausende von Stunden zuverlässigen Betriebs in Computer-Kühlanwendungen, abhängig von den Betriebsbedingungen und der Wartung.

Kann diese Lagerbaugruppe Hochtemperaturumgebungen in Computersystemen standhalten?

Ja, die Konstruktion aus Edelstahl 440C und die Schmierung mit Lithiumkomplexfett ermöglichen es diesem Lager, innerhalb der spezifizierten Betriebstemperaturbereiche effektiv zu arbeiten, was es für anspruchsvolle Computer-Kühlanwendungen geeignet macht.

Ist diese Lagerbaugruppe mit Standard-Computer-Kühllüftermotoren kompatibel?

Diese Präzisionslagerbaugruppe ist so konzipiert, dass sie den branchenüblichen Spezifikationen für Computer-Kühllüftermotoren entspricht, mit geeignetem Lagerdurchmesser und radialem Spiel für einen gleichmäßigen, effizienten Betrieb in den meisten PC-Kühlsystemen.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
