Technische Definition

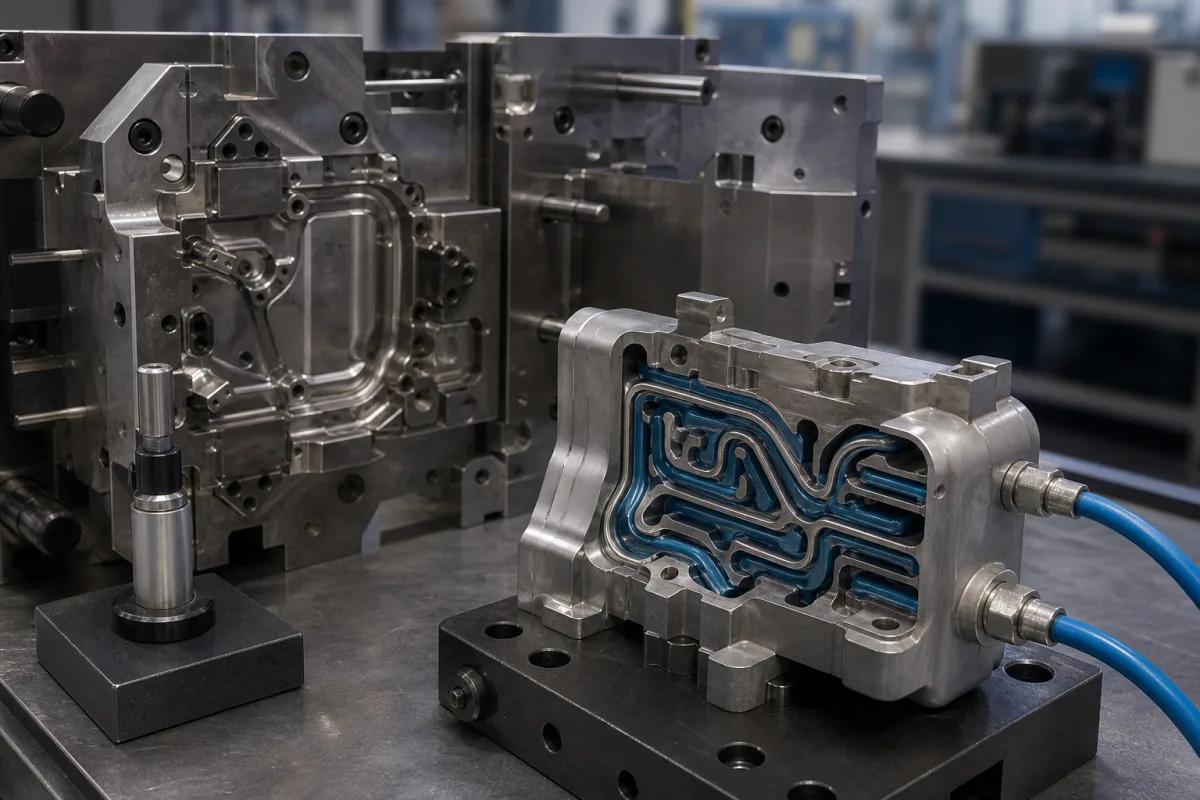

Der Präzisions-Kühlkanaleinsatz für Gussformen ist eine Komponente, die für die Integration in größere Formbaugruppen beim Metallguss entwickelt wurde. Seine Hauptfunktion besteht darin, die Formtemperatur während des Gießprozesses durch Zirkulation von Kühlmittel durch interne Kanäle zu regulieren. Dies trägt zu einer gleichmäßigen Abkühlung des geschmolzenen Metalls bei, reduziert thermische Spannungen und minimiert Defekte wie Lunkerbildung. Der Einsatz ist entscheidend für die Aufrechterhaltung der Maßgenauigkeit und Oberflächengüte von Gussteilen, insbesondere in Anwendungen, die eine präzise Temperaturkontrolle erfordern.
Dieser Einsatz wird typischerweise aus H13-Warmarbeitsstahl oder Kupferlegierung hergestellt, Materialien, die aufgrund ihrer thermischen und mechanischen Eigenschaften ausgewählt werden. H13-Warmarbeitsstahl bietet Hochtemperaturfestigkeit und Verschleißfestigkeit, während Kupferlegierung eine überlegene Wärmeleitfähigkeit bietet. Die Abmessungen und Leistungsmerkmale des Einsatzes werden durch Parameter wie maximale Betriebstemperatur (350–450 °C), Kühlkanaldurchmesser (6–12 mm), Oberflächenhärte (45–55 HRC), Wärmeleitfähigkeit (25–40 W/m·K), Druckstufe (1,0–1,6 MPa), Maßtoleranz (±0,05 mm nach ISO 2768-mK), Einsatzlänge (50–200 mm), Einsatzdurchmesser (20–80 mm), Oberflächenrauheit (0,4–0,8 μm Ra nach ISO 1302), Kühlmitteldurchfluss (5–20 l/min) und Korrosionsbeständigkeit (≥500 Stunden im Salzsprühtest nach ASTM B117) spezifiziert.
Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der Einsatz wird in der Form installiert, und Kühlmittel fließt durch seine internen Kanäle, um Wärme zu extrahieren und die Erstarrungsgeschwindigkeit des Gussmetalls zu steuern. Die richtige Auswahl von Material, Abmessungen und Kühlparametern ist entscheidend für die gewünschte Gussqualität. Wartung und Inspektion sollten sich auf Kanalintegrität, Oberflächenzustand und Maßgenauigkeit konzentrieren. Unzureichende Kühlung kann zu Defekten und reduzierter Formlebensdauer führen. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um modellspezifische Spezifikationen und die Einhaltung relevanter Normen zu bestätigen.
Funktionsprinzip
Kühlmittel fließt durch interne Kanäle, um Wärme aus der Form zu extrahieren und die Erstarrungsgeschwindigkeit des Gussmetalls zu steuern. Der Einsatz wird in der Formbaugruppe platziert, und ein Kühlmittel (wie Wasser oder Öl) wird durch seine internen Kanäle zirkuliert. Wenn das Kühlmittel Wärme aus dem umgebenden Formmaterial aufnimmt, senkt es die Formoberflächentemperatur, was die Abkühlungsrate des geschmolzenen Metalls beeinflusst. Durch Einstellen von Durchflussrate und Temperatur des Kühlmittels können Bediener die Erstarrungsfront steuern, thermische Gradienten reduzieren und Defekte wie Lunkerbildung verhindern. Das Material und die Kanalgeometrie des Einsatzes sind optimiert, um eine effiziente Wärmeübertragung zu gewährleisten und gleichzeitig die strukturelle Integrität unter hohen Temperaturen und Drücken zu erhalten.
