Präzisionsgeschmiedeter Zahnradrohling

Auf Basis strukturierter CNFX-Herstellerprofile wird Präzisionsgeschmiedeter Zahnradrohling im Bereich Grundmetallherstellung anhand von Teilkreisdurchmesser bis Stirnbreite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Präzisionsgeschmiedeter Zahnradrohling wird durch die Baugruppe aus Geschmiedeter Zahnradkörper und Nabenverlängerung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein near-net-shape geschmiedeter Metallrohling, der für nachfolgende Zahnradbearbeitungsvorgänge ausgelegt ist.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

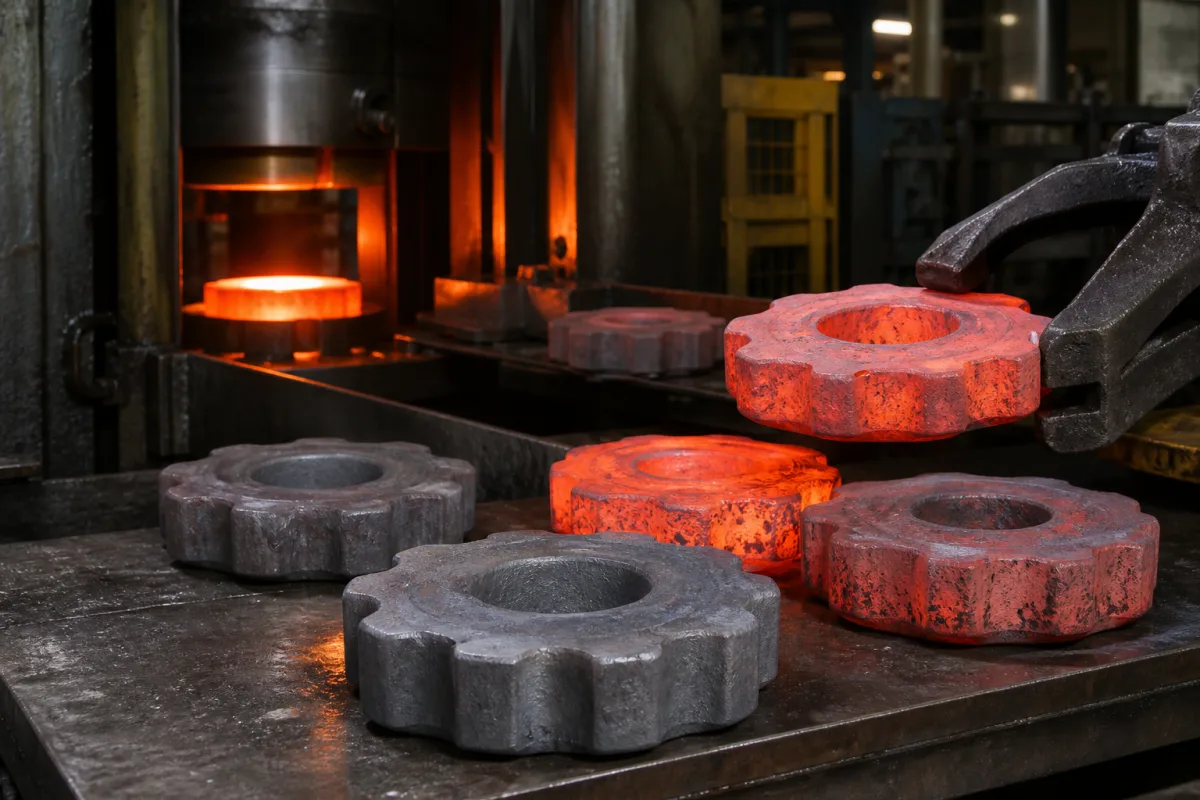

Präzisionsgeschmiedeter Zahnradrohling in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Präzisionsgeschmiedeter Zahnradrohling

Technische Definition

Ein präzisionsgeschmiedeter Zahnradrohling ist ein halbfertiges Metallbauteil, das durch Gesenkschmieden hergestellt wird, um eine Form zu erreichen, die der endgültigen Zahnradgeometrie nahe kommt. Er dient als Grundwerkstück in der Zahnradfertigungskette und reduziert Materialabfall und Bearbeitungszeit im Vergleich zu herkömmlichen Methoden. Diese Rohlinge sind in der Automobil-, Luft- und Raumfahrt- sowie Industriemaschinenbranche unverzichtbar, wo hochfeste, ermüdungsbeständige Zahnräder erforderlich sind. Hersteller kaufen diese standardisierten Rohlinge, um die Produktion zu rationalisieren und konsistente Materialeigenschaften vor dem endgültigen Zahnschneiden und den Endbearbeitungsvorgängen sicherzustellen. Der Schmiedeprozess optimiert den Kornfluss, was die mechanische Festigkeit und Ermüdungsbeständigkeit erhöht. Typische Materialien umfassen legierten Stahl 4140, Einsatzstahl 8620 und Edelstahl 304. Zu den wichtigsten Parametern gehören Teilkreisdurchmesser (50–200 mm), Zahnbreite (20–80 mm), Bohrungsdurchmesser (20–100 mm), Materialhärte (160–220 HB nach ISO 6506-1), Gewichtstoleranz (±1,5 %), Oberflächenrauheit (Ra 3,2–6,3 μm nach ISO 1302), Schmiedetoleranz (±0,5 mm nach ISO 8062-3), Materialgüte (20CrMnTi nach GB/T 3077), Schmiedetemperaturbereich (850–1200 °C), Maßtoleranz (±0,3 mm nach ISO 2768-m), Entformungsschräge (3–5°) und Wärmebehandlungszustand (normalisiert). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Überprüfen Sie immer die genauen Spezifikationen und geltenden Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Metall wird auf eine geeignete Schmiedetemperatur erhitzt (typischerweise 850–1200 °C für legierte Stähle) und dann unter hohem Druck in präzisen geschlossenen Gesenken verformt. Die Gesenke formen das Material zu einem near-net-shape Rohling mit optimiertem Kornfluss, der der Kontur des endgültigen Zahnrads folgt und so Festigkeit und Ermüdungsbeständigkeit erhöht. Nach dem Schmieden wird der Rohling normalisiert, um die Zerspanbarkeit und Gleichmäßigkeit zu verbessern. Der Prozess minimiert Materialabfall und reduziert die nachfolgende Bearbeitungszeit.

Hauptmaterialien

Legierungsstahl 4140, Einsatzstahl 8620, Edelstahl 304

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Teilkreisdurchmesser	50–200 mm	Durchmesser des Teilkreises
Stirnbreite	20–80 mm	Breite des Zahnrades entlang der Achse
Bohrungsdurchmesser	20–100 mm	Durchmesser der zentralen Befestigungsbohrung
Werkstoffhärte	160–220 HB	Brinellhärte des SchmiedematerialsISO 6506-1
Gewichtstoleranz	±1.5 %	Zulässige Abweichung vom Nenngewicht
Oberflächenrauheit	Ra 3.2–6.3 Ra μm	Mittlere Oberflächenrauheit nach dem SchmiedenISO 1302
Schmiedetoleranz	±0.5 mm	Near-net shape reduces material waste.ISO 8062-3
Werkstoffgüte	20CrMnTi	Common carburizing steel for gears.GB/T 3077
Schmiedetemperaturbereich	850–1200 °C	Optimal for hot forging of alloy steel.
Maßtoleranz	±0.3 mm	Ensures consistent stock allowance for machining.ISO 2768-m
Entformungsschräge	3–5 °	Facilitates removal from dies.
Wärmebehandlungszustand	Normalized	Improves machinability and uniformity.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Geschmiedeter Zahnradkörper
Hauptstrukturelement zur Bereitstellung von Festigkeit und Formgebung
Material: Legierter Stahl
Nabenverlängerung
Verlängerungsabschnitt für zusätzliche Montage oder Kupplung
Material: Gleiches Material wie Gehäuse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (statisches Bauteil)
Weitere Spezifikationen:	Maximale Härte: 45 HRC (vor der Bearbeitung), Maßtoleranz: ±0,5 mm an kritischen Merkmalen
Betriebstemperatur:	-40°C bis 400°C (abhängig vom Basismaterial)

Montage- und Anwendungskompatibilität

AutomobilgetriebeölIndustriegetriebeschmierstoffeHydraulikflüssigkeiten

Nicht geeignet: Hochkonzentrierte saure oder ätzende chemische Umgebungen

Auslegungsdaten

Erforderliches endgültiges Zahnradmodul/Teilung
Ziel-Zahnradrohlingdurchmesser und Stirnbreite
Materialgütespezifikation (z.B. AISI 8620, 4140)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-1200 MPa Druckspannung, -40°C bis 250°C Temperatur

Belastungs- und Ausfallgrenzen

Streckgrenzenschwelle bei 850 MPa Zugspannung, 350°C thermische Grenze für Mikrostrukturstabilität

Duktiler Bruchbeginn an Korngrenzen aufgrund zyklischer Ermüdungsbelastung über 10^7 Zyklen bei 600 MPa Spannungsamplitude, beschleunigt durch Karbidausscheidung bei 300-400°C

Fertigungskontext

Präzisionsgeschmiedeter Zahnradrohling wird innerhalb von Grundmetallherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Oberflächengrübchenbildung/Abschuppung

Ursache: Unzureichende Oberflächenhärte oder unsachgemäße Wärmebehandlung, die zu unter der Oberfläche liegenden Ermüdungsrissen unter zyklischer Belastung führt

Mikrostrukturelle Anomalien (Einschlüsse, Seigerungen)

Ursache: Verunreinigungen im Rohmaterial oder unsachgemäße Schmiedeparameter, die zu ungleichmäßiger Kornstruktur und Spannungskonzentrationen führen

Wartungsindikatoren

Hörbares hochfrequentes Pfeifen oder Schleifgeräusche während des Betriebs
Visuelle Oberflächenverfärbung (blaue/braune Anlassfarben), die Überhitzung anzeigt

Technische Hinweise

Regelmäßige Ölanalysen zur Überwachung von Schmierstoffkontamination und Additivabbau durchführen
Kontrollierte Einlaufverfahren mit schrittweise steigenden Lastzyklen etablieren, um die Oberflächenkaltverfestigung zu optimieren

Konformität und Fertigungsnormen

Referenznormen

ISO 6336: Berechnung der Tragfähigkeit von Stirn- und SchrägverzahnungenANSI/AGMA 2001-D04: Grundlegende Bemessungsfaktoren und Berechnungsmethoden für Evolventen-Stirn- und SchrägverzahnungenDIN 3961: Toleranzen für Stirnradverzahnungen; Genauigkeitssystem

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Zahnflankentoleranz: 0,05 mm

Qualitätsprüfung

Farbeindringprüfung auf Oberflächendefekte
Ultraschallprüfung auf innere Fehler

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Schmiedetemperaturabweichung unter 1150°C für AISI 8620 Stahl → Unvollständige Rekristallisation, die zu 15% Reduktion der Ermüdungsfestigkeit führt → Geschlossener Regelkreis der Temperaturkontrolle mit 5°C Toleranz und Infrarot-Pyrometer-Validierung

Entkohlungsstiefe über 0,3 mm während der Wärmebehandlung → Oberflächenhärtereduktion auf 45 HRC von erforderlichen 58-62 HRC → Atmosphärengesteuerter Ofen mit 0,8% Kohlenstoffpotential und nachgelagerter Wirbelstromprüfung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Präzisionsgeschmiedeter Zahnradrohling

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Präzisionsgeschmiedeter Zahnradrohling

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien werden üblicherweise für präzisionsgeschmiedete Zahnradrohlinge verwendet?

Übliche Materialien sind legierter Stahl 4140, Einsatzstahl 8620 und Edelstahl 304. Die Materialgüte 20CrMnTi (nach GB/T 3077) ist ebenfalls als Referenz aufgeführt. Bestätigen Sie die erforderliche Materialgüte immer mit dem Lieferanten.

Was sind die typischen Maßtoleranzen für diese Rohlinge?

Typische Toleranzen umfassen Schmiedetoleranz ±0,5 mm (ISO 8062-3), Maßtoleranz ±0,3 mm (ISO 2768-m) und Gewichtstoleranz ±1,5 %. Dies sind Referenzwerte; die tatsächlichen Toleranzen hängen vom spezifischen Produkt ab und müssen verifiziert werden.

Wie wird die Oberflächenrauheit spezifiziert?

Die Oberflächenrauheit nach dem Schmieden beträgt typischerweise Ra 3,2–6,3 μm nach ISO 1302. Dies ist ein Referenzbereich; die erforderliche Oberfläche kann je nach Anwendung und nachfolgenden Bearbeitungsschritten variieren.

Welche Wärmebehandlung wird auf die Rohlinge angewendet?

Die Rohlinge werden typischerweise im normalisierten Zustand geliefert, um die Zerspanbarkeit und Gleichmäßigkeit zu verbessern. Andere Wärmebehandlungen können vom Kunden spezifiziert werden; bestätigen Sie dies mit dem Lieferanten.
