Strukturierte Fertigungsdaten · 2026

Audio-Codec

Auf Basis strukturierter CNFX-Herstellerprofile wird Audio-Codec im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Versorgungsspannung bis Signal Rausch Verhältnis eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Audio-Codec wird durch die Baugruppe aus Analog-to-Digital Converter und Digital-Analog-Wandler beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Audio-Codec ist ein spezielles Halbleiterbauelement, das auf der Hauptplatine elektronischer Geräte montiert ist.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

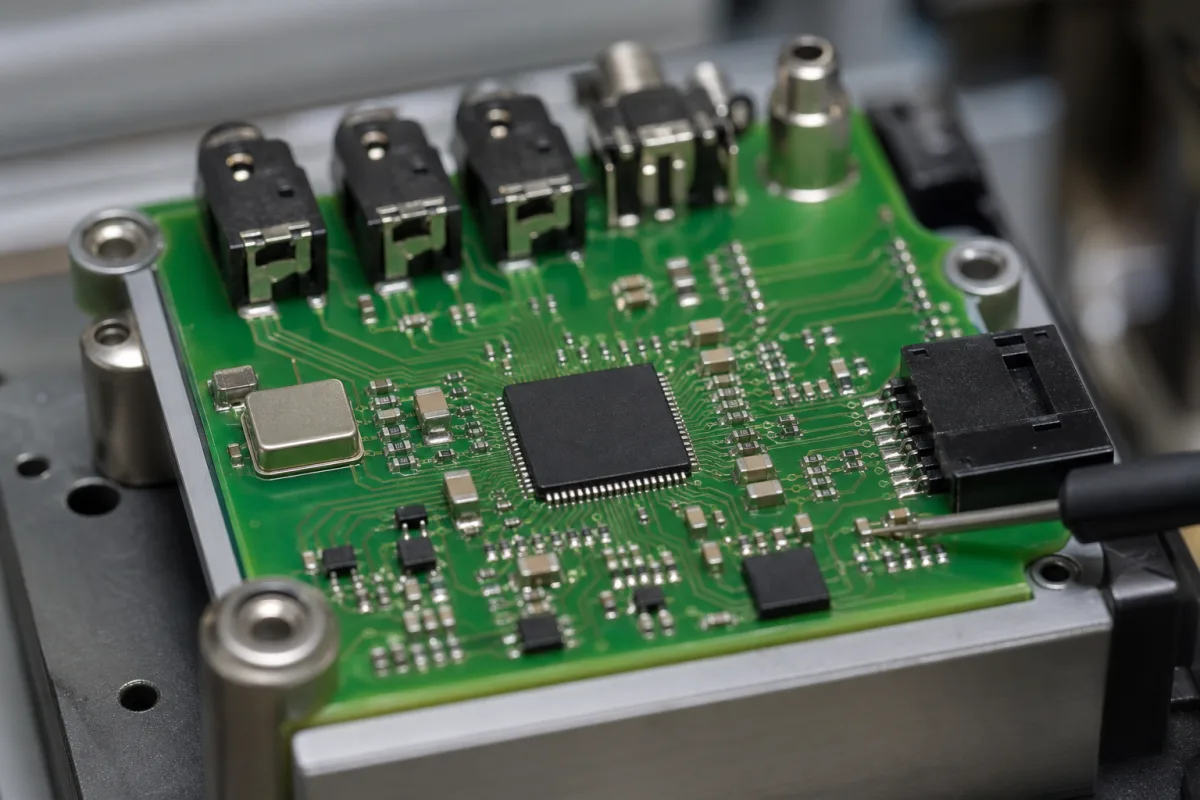

Audio-Codec in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Ein Audio-Codec ist ein spezielles Halbleiterbauelement, das auf der Hauptplatine elektronischer Geräte montiert ist. Seine Hauptfunktion besteht darin, analoge Audiosignale in ein digitales Format umzuwandeln (Codierung) und digitale Audiosignale zurück in ein analoges Format (Decodierung), wodurch Audio-Ein- und Ausgabefunktionen in elektronischen Geräten ermöglicht werden. Dieser Umwandlungsprozess beruht auf der Analog-Digital-Umwandlung (ADC), die eingehende analoge Audiosignale abtastet und digitalisiert, sowie der Digital-Analog-Umwandlung (DAC), die analoge Wellenformen aus digitalen Audiodaten rekonstruiert. Viele Audio-Codecs integrieren auch digitale Signalverarbeitung für Komprimierung, Filterung und Verbesserung. Das Bauelement wird auf einem Silizium-Halbleitersubstrat hergestellt und ist typischerweise in einem QFN-32-Gehäuse verpackt. Zu den wichtigsten elektrischen Parametern gehören eine Versorgungsspannung von 1,8–3,6 V, ein Signal-Rausch-Verhältnis (SNR) von 90–110 dB, eine Gesamtklirrfaktor plus Rauschen (THD+N) von 0,001–0,01 %, eine Abtastrate von 8–192 kHz, eine Auflösung von 16–24 Bit und eine Leistungsaufnahme von 5–50 mW unter typischen Betriebsbedingungen. Der Betriebstemperaturbereich beträgt -40 bis 85 °C und ist für Industrieanwendungen geeignet. Unterstützte digitale Audio-Schnittstellen umfassen I2S, TDM und PCM. Der Schutz gegen elektrostatische Entladung (ESD) ist mit ±2 bis ±4 kV (HBM-Modell) gemäß IEC 61000-4-2 bewertet. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Für die Beschaffung bestätigen Sie die genauen Spezifikationen und die Konformität mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Der Audio-Codec arbeitet, indem er eingehende analoge Audiosignale mit einer bestimmten Rate (8–192 kHz) abtastet und jede Abtastung mit einem Analog-Digital-Umsetzer (ADC) in ein digitales Wort mit einer Auflösung von 16–24 Bit umwandelt. Für die Wiedergabe rekonstruiert ein Digital-Analog-Umsetzer (DAC) die analoge Wellenform aus den digitalen Daten. Das Gerät kann eine digitale Signalverarbeitung (DSP) für Komprimierung, Filterung oder Verbesserung enthalten. Die Versorgungsspannung (1,8–3,6 V) versorgt sowohl den digitalen Kern als auch die analogen Abschnitte. Das Signal-Rausch-Verhältnis (90–110 dB) und die Gesamtklirrfaktor plus Rauschen (0,001–0,01 %) charakterisieren die Audioqualität. Die Leistungsaufnahme liegt zwischen 5 und 50 mW. Das Gerät kommuniziert über I2S-, TDM- oder PCM-Schnittstellen mit einem Host-Prozessor. ESD-Schutz (IEC 61000-4-2) gewährleistet Robustheit bei der Handhabung.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Versorgungsspannung1.8–3.6 VOperating range for digital core and analog sections
Signal Rausch Verhältnis90–110 dBHigher SNR indicates better audio quality
Klirrfaktor + Rauschen0.001–0.01 %Lower THD+N means less distortion
Abtastrate8–192 kHzSupports standard audio rates
Auflösung16–24 bitBit depth for ADC/DAC
Leistungsaufnahme5–50 mWAt typical operating conditions
Betriebstemperaturbereich-40–85 °CIndustrial grade
GehäusetypQFN-32Common package for audio codecs
SchnittstelleI2S, TDM, PCMDigital audio interfaces
ESD Schutz±2–±4 kVHBM modelIEC 61000-4-2

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Silizium-Halbleiter

Komponenten / BOM

Components / BOM

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Taktsignal-Jitter übersteigt 200 ps RMS → Abtastphasenfehler verursacht 48 dB SNR-Verschlechterung → Phase-Locked-Loop mit 50 ps Jitter-Toleranz und dedizierter Stromversorgungsebenen-Isolation
Elektrostatische Entladung von 2 kV HBM an I/O-Pins → Gate-Oxid-Durchbruch in Eingangsschutzdioden → Integrierte ESD-Schutzschaltungen mit 8 kV HBM-Bewertung und Guard-Ring-Isolation

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,9-1,8 V (Kernspannung), -40 bis 85 °C (Umgebungstemperatur), 0-100 % relative Luftfeuchtigkeit (nicht kondensierend)
Belastungs- und Ausfallgrenzen
1,95 V (Elektromigrationsschwelle), 125 °C (Sperrschichttemperatur), 85 % relative Luftfeuchtigkeit (Kondensationsbeginn)
Elektromigration bei >1,95 V verursacht Hohlraumbildung in Aluminium-Interconnects; thermische Ausdehnungsdifferenz zwischen Silizium-Chip (2,6 ppm/°C) und FR-4-Substrat (13 ppm/°C) erzeugt >150 MPa Spannung bei 125 °C; Feuchtigkeitseintritt bei >85 % r.F. bildet leitfähige Elektrolytpfade
Fertigungskontext
Audio-Codec wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Audio-Codec ADC DAC I2S TDM PCM QFN-32 SNR

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Hauptplatine
Integrationsdetails ansehen
Audiosystem
Integrationsdetails ansehen
Hauptplatinen
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
voltage:1,8 V bis 3,3 V typisch
Betriebstemperatur:-40 °C bis +85 °C (Industriequalität)
sampling rate:8 kHz bis 192 kHz
signal to noise ratio:> 90 dB typisch
Montage- und Anwendungskompatibilität
Digitale Audioschnittstellen (I2S, TDM, PDM)Eingebettete Systeme mit DSP-FähigkeitenUnterhaltungselektronik mit Audioverarbeitungsbedarf
Nicht geeignet: Hochvibrationsumgebungen von Industriemaschinen ohne geeignete Stoßdämpfung
Auslegungsdaten
  • Erforderliche Audio-Abtastrate und Bittiefe
  • Verfügbare Versorgungsspannung und Leistungsbudget
  • Schnittstellenprotokollkompatibilität (I2S, TDM usw.)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Signalverzerrung
Ursache: Thermische Degradation von Halbleiterkomponenten führt zu Bitfehlern und Audio-Artefakten
Taktdrift
Ursache: Alterung des Quarzoszillators oder temperaturinduzierte Frequenzinstabilität verursacht Synchronisationsfehler
Wartungsindikatoren
  • Intermittierende Audio-Ausfälle oder Knack-/Knistern während des Betriebs
  • Erhöhte Latenz oder Synchronisationsfehler zwischen Audio-Eingang und -Ausgang
Technische Hinweise
  • Implementieren Sie aktives Wärmemanagement mit Kühlkörpern und kontrollierter Belüftung, um optimale Betriebstemperaturen aufrechtzuerhalten
  • Verwenden Sie präzise Spannungsregler und implementieren Sie regelmäßige Taktsignalkalibrierung, um die Zeitgenauigkeit aufrechtzuerhalten

Konformität und Fertigungsnormen

Referenznormen
ISO/IEC 14496-3:2020 (MPEG-4 Audio)ANSI/CTA-861-G:2020 (Audioformate und -protokolle)DIN EN 50332-2:2017 (Audioausgangsgrenzwerte)
Fertigungsgenauigkeit
  • Frequenzgang: +/- 1 dB (20 Hz - 20 kHz)
  • Klirrfaktor: < 0,01 % (1 kHz bei -1 dBFS)
Qualitätsprüfung
  • Bitfehlerratentest (BERT)
  • Subjektiver Audioqualitäts-Hörtest (ITU-R BS.1116)

Hersteller von Audio-Codec

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Musterscanner

Eine Komponente, die dreidimensionale Oberflächenmuster und Texturen von Objekten in einem industriellen System erfasst.

Spezifikationen ansehen ->
Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der Versorgungsspannungsbereich für diesen Audio-Codec?

Der Versorgungsspannungsbereich beträgt 1,8–3,6 V und deckt sowohl den digitalen Kern als auch die analogen Abschnitte ab. Bestätigen Sie immer die genauen Betriebsbedingungen für Ihr spezifisches Modell.

Welche digitalen Audio-Schnittstellen werden unterstützt?

Es werden I2S-, TDM- und PCM-Schnittstellen unterstützt. Dies sind standardmäßige digitale Audio-Protokolle zur Übertragung von Audiodaten zwischen dem Codec und einem Host-Prozessor.

Wie hoch ist die typische Leistungsaufnahme?

Die Leistungsaufnahme liegt unter typischen Betriebsbedingungen zwischen 5 und 50 mW. Der tatsächliche Verbrauch hängt vom Betriebsmodus, der Abtastrate und der Last ab.

Welchen ESD-Schutz bietet er?

Der ESD-Schutz ist mit ±2 bis ±4 kV (HBM-Modell) gemäß IEC 61000-4-2 bewertet. Dies ist ein Referenzwert; bestätigen Sie die Konformität mit dem Hersteller für Ihre Anwendung.
