Hintergrundbeleuchtungseinheit für LCD - Komponentenspezifikationen und Auswahlhilfe

Produktspezifikationen

Technische Details und Fertigungskontext für Hintergrundbeleuchtungseinheit (für LCD)

Technische Definition

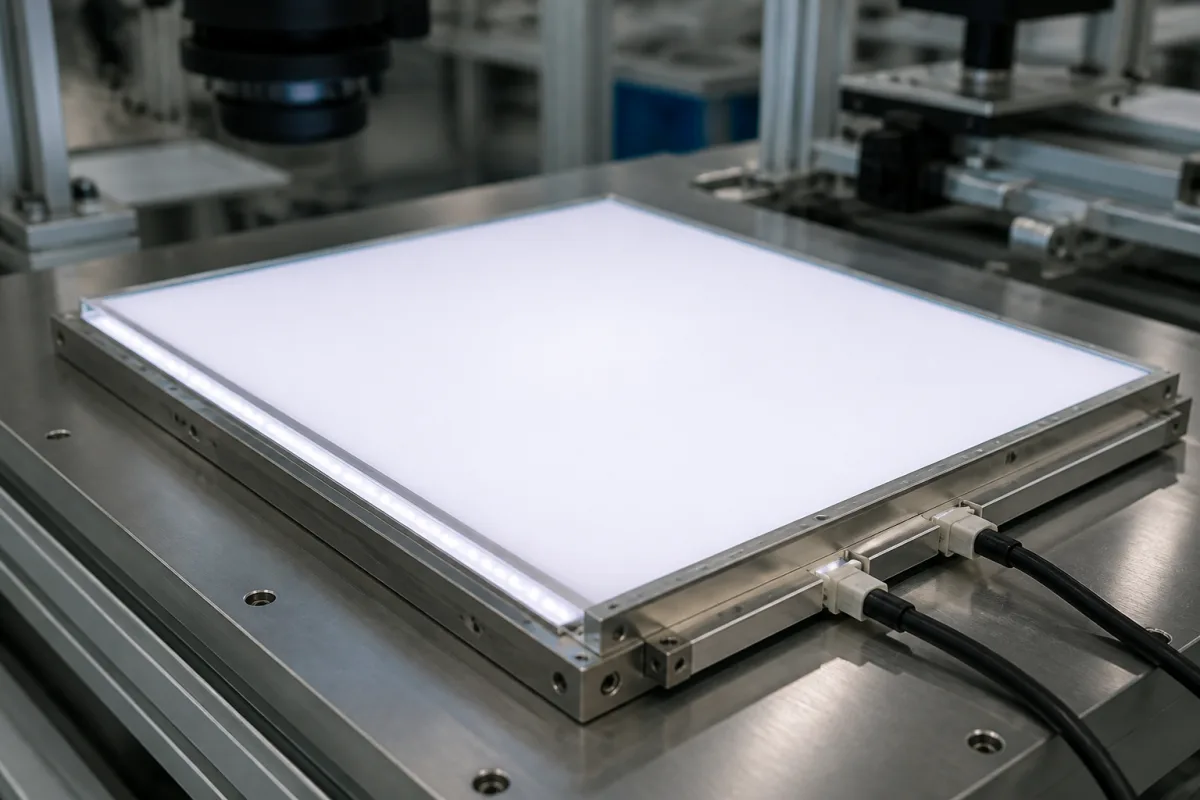

Die Hintergrundbeleuchtungseinheit ist eine kritische Komponente in Frontpanel-Display-Systemen, die Licht hinter dem LCD-Panel erzeugt und gleichmäßig verteilt. Sie ermöglicht die Anzeige von Bildern und Informationen, indem sie die Flüssigkristallelemente beleuchtet, die das Licht modulieren, um sichtbare Inhalte zu erzeugen. Die Einheit besteht typischerweise aus Lichtquellen, Lichtleitern, Diffusoren und optischen Folien, um eine gleichmäßige Helligkeit und Farbe über die gesamte Bildschirmfläche zu gewährleisten. In modernen Designs werden LED-Chips häufig als Lichtquelle verwendet, die an den Kanten oder direkt hinter dem Panel positioniert sind. Die Lichtleiterplatte (LGP) verteilt das Licht gleichmäßig, während Diffusorfolien und Reflexionsfolien die Gleichmäßigkeit und Effizienz verbessern. Optische Folien wie Brightness Enhancement Films (BEF) und Dual Brightness Enhancement Films (DBEF) optimieren die Lichtausbeute und Betrachtungswinkel weiter. Die Leistung der Hintergrundbeleuchtungseinheit wird durch Parameter wie Bildschirmgröße (7–65 Zoll), Leuchtdichte (300–1500 cd/m²), Farbtemperatur (6500–10000 K), Farbraum (72–100% NTSC), Kontrastverhältnis (1000:1–5000:1), Betriebstemperatur (-20 bis 70 °C), Lagertemperatur (-30 bis 80 °C), Eingangsspannung (9–36 V DC), Leistungsaufnahme (5–50 W), LED-Lebensdauer (30000–50000 Stunden), Dicke (1,0–5,0 mm) und Gewicht (50–2000 g) charakterisiert. Diese Werte sind typische Referenzbereiche und müssen für spezifische Modelle und Anwendungen verifiziert werden. Die Hintergrundbeleuchtungseinheit ist für LCD-Displays in verschiedenen Branchen, einschließlich der Herstellung von Computer-, Elektronik- und optischen Produkten, unerlässlich. Als Komponente erfordert sie eine sorgfältige Auswahl basierend auf Displaygröße, Helligkeitsanforderungen, Umgebungsbedingungen und Leistungsbeschränkungen. Bei der Beschaffung ist es entscheidend, modellspezifische Spezifikationen und die Einhaltung relevanter Standards mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen.

Funktionsprinzip

Die Hintergrundbeleuchtungseinheit erzeugt Licht mit LED- oder CCFL-Lichtquellen, die an den Kanten oder hinter dem Panel positioniert sind. Dieses Licht wird dann durch optische Komponenten geleitet und diffundiert, um eine gleichmäßige Beleuchtung der gesamten LCD-Oberfläche zu erzeugen. Das Licht durchdringt die LCD-Schicht, wo Flüssigkristalle die Lichtdurchlässigkeit steuern, um sichtbare Bilder zu erzeugen. Die Lichtleiterplatte verteilt das Licht gleichmäßig, während Diffusorfolien und Reflexionsfolien die Gleichmäßigkeit und Effizienz verbessern. Optische Folien wie BEF und DBEF optimieren Helligkeit und Betrachtungswinkel weiter. Das Ergebnis ist eine gleichmäßige Beleuchtung, die es dem Display ermöglicht, klare Bilder zu zeigen.

Hauptmaterialien

LED-Chips, Lichtleitplatte (LGP), Diffusorfolien, Reflektorfolien, Optische Filme (BEF, DBEF)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Bildschirmgröße	7–65 Zoll	Diagonal measurement of the LCD panel
Leuchtdichte	300–1500 cd/m²	Typical brightness for indoor to high-brightness outdoor
Farbtemperatur	6500–10000 K	Standard is 6500K; higher for cooler white
Farbraum	72–100 % NTSC	Higher gamut for better color reproduction
Kontrastverhältnis	1000:1–5000:1	Typical for LCD backlight units
Betriebstemperatur	-20–70 °C	Extended range for industrial applications
Lagertemperatur	-30–80 °C	Non-operating condition
Eingangsspannung	9–36 V DC	Wide range for automotive and industrial
Leistungsaufnahme	5–50 W	Depends on size and luminance
LED Lebensdauer	30000–50000 h	Time to 70% lumen maintenance
Dicke	1.0–5.0 mm	Overall backlight unit thickness
Gewicht	50–2000 g	Varies with size and materials

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

LED-Anordnung
Primäre Lichtquelle, die bei elektrischer Anregung Photonen emittiert
Material: Galliumarsenidphosphid (GaAsP) oder ähnliche Halbleitermaterialien
Lichtleitplatte
Verteilt Licht gleichmäßig über den gesamten Anzeigebereich durch Totalreflexion
Material: Polycarbonat (PC) oder Polymethylmethacrylat (PMMA)
Diffusorfolie
Streut Licht zur Beseitigung von Hotspots und Erzeugung gleichmäßiger Beleuchtung
Material: Polyethylenterephthalat (PET) mit eingebetteten Partikeln
Reflexionsfolie
Leitet nach unten gerichtetes Licht zurück zur Anzeigeoberfläche
Material: Polyethylenterephthalat (PET) mit Reflexionsbeschichtung
Prismenfolie
Erhöht die Helligkeit durch Bündelung des Lichts in Betrachtungsrichtung
Material: Polycarbonat (PC) mit Mikroprismenstrukturen
CCFL-Lichtquelle
Die Kaltkathodenlampen-Version der Lichtquelle, verwendet anstelle einer LED-Anordnung.
DBEF-Folie
Reflektierende Polarisationsfolie, die Licht recycelt, das der LCD-Polarisator sonst absorbieren würde.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (verschlossene Einheit, kein Druckrating erforderlich)
Durchflussrate:	Nicht zutreffend für optische Baugruppen
Betriebstemperatur:	-20°C bis +70°C (Betrieb), -40°C bis +85°C (Lagerung)

Montage- und Anwendungskompatibilität

Reinraum-MontageumgebungenTrockene innenliegende ElektronikgehäuseTemperaturkontrollierte LCD-Fertigungslinien

Nicht geeignet: Umgebungen mit hoher Luftfeuchtigkeit/Kondensation oder direkter Wassereinwirkung

Auslegungsdaten

LCD-Panelabmessungen (Diagonale in Zoll oder mm)
Erforderliche Helligkeitsleistung (Nits/cd/m²)
Stromversorgungsspannung und Stromgrenzwerte

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

3,0-5,0 V DC, 20-80 mA Strom, 50-5000 cd/m² Leuchtdichte

Belastungs- und Ausfallgrenzen

Spannung >5,5 V verursacht LED-thermisches Durchgehen, Strom >100 mA induziert Elektromigration in Leiterbahnen, Temperatur >85°C verschlechtert Phosphor-Umwandlungseffizienz unter 70 %

Joulesche Erwärmung durch LED-Durchlassspannungsabfall (Vf=3,2-3,6 V) kombiniert mit thermischem Widerstand (RθJA=40-60°C/W) erzeugt Hotspots >125°C an der Sperrschicht, was die Epoxid-Tg von 120°C überschreitet

Fertigungskontext

Hintergrundbeleuchtungseinheit (für LCD) wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

LED-Degradation

Ursache: Thermische Belastung durch Dauerbetrieb, der die LED-Sperrschichttemperaturgrenzwerte überschreitet, was zu Phosphorverschlechterung und Lumenabfall führt.

Inverter-/Treiberkreisausfall

Ursache: Alterung von Elektrolytkondensatoren aufgrund hoher Betriebstemperaturen und Brummströme, die zu Kapazitätsverlust und Spannungsregelungsversagen führt.

Wartungsindikatoren

Flackern oder intermittierende Beleuchtung, die auf instabile Stromversorgung hinweist
Sichtbare dunkle Flecken oder ungleichmäßige Helligkeit über die Anzeigefläche

Technische Hinweise

Aktives Wärmemanagement mit Kühlkörpern und kontrollierter Umgebungstemperatur unter 40°C implementieren, um die thermische Belastung der LEDs zu reduzieren
Hochwertige Treiber mit Festkörperkondensatoren verwenden und periodische Infrarot-Thermografie zur Früherkennung von Komponentenüberhitzung durchführen

Konformität und Fertigungsnormen

Referenznormen

ISO 9241-307: Ergonomie der Mensch-System-Interaktion - Teil 307: Analyse- und Konformitätsprüfverfahren für elektronische BildschirmeIEC 62341-5-1: Organische Leuchtdioden (OLED)-Displays - Teil 5-1: Messverfahren für optische und elektro-optische ParameterEN 55032: Elektromagnetische Verträglichkeit von Multimediageräten - Emissionsanforderungen

Fertigungsgenauigkeit

LED-Rastergleichmäßigkeit: +/- 0,15 mm
Leuchtdichtegleichmäßigkeit: +/- 15 % über die Anzeigefläche

Qualitätsprüfung

Leuchtdichte- und Farbmessung mit Spektroradiometer
Thermischer Zyklustest (-20°C bis +70°C, 500 Zyklen)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

ESR-Anstieg von Elektrolytkondensatoren auf >3 Ω bei 100 kHz aufgrund von Elektrolytverdampfung → DC-DC-Wandler-Ausgangswelligkeit überschreitet 200 mVss, was zu LED-Stromschwankungen >±15 % führt → Elektrolytkondensatoren durch Keramikkondensatoren (X7R-Dielektrikum, 10 µF, 16 V) mit ESR<20 mΩ bei Schaltfrequenz ersetzen

Abbau der Wärmeleitfähigkeit des thermischen Grenzflächenmaterials von 3,0 W/m·K auf <0,5 W/m·K nach 2000 thermischen Zyklen → LED-Sperrschichttemperatur-Delta-T steigt von 25°C auf >60°C über Umgebung bei 350 mA Treiberstrom → Phasenwechselndes thermisches Grenzflächenmaterial mit Wärmeleitfähigkeit >5,0 W/m·K und Reflow-Temperatur von 45°C implementieren

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Hintergrundbeleuchtungseinheit (für LCD)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Hintergrundbeleuchtungseinheit (für LCD)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was sind die Hauptkomponenten einer LCD-Hintergrundbeleuchtungseinheit?

Zu den Hauptkomponenten gehören LED-Chips oder CCFL-Lichtquellen, eine Lichtleiterplatte (LGP), Diffusorfolien, Reflexionsfolien und optische Folien wie BEF und DBEF. Diese arbeiten zusammen, um eine gleichmäßige Beleuchtung zu gewährleisten.

Wie wähle ich die richtige Hintergrundbeleuchtungseinheit für meine Anwendung?

Berücksichtigen Sie Bildschirmgröße, erforderliche Leuchtdichte, Farbtemperatur, Farbraum, Kontrastverhältnis, Betriebstemperaturbereich, Eingangsspannung, Leistungsaufnahme und physische Abmessungen. Bestätigen Sie die Spezifikationen immer mit dem Hersteller für Ihr spezifisches Modell.

Was ist die typische Lebensdauer einer LED-Hintergrundbeleuchtungseinheit?

Die typische LED-Lebensdauer beträgt 30.000 bis 50.000 Stunden, definiert als Zeit bis 70% Lumenwartung. Die tatsächliche Lebensdauer hängt von den Betriebsbedingungen ab und sollte mit dem Lieferanten bestätigt werden.

Kann eine Hintergrundbeleuchtungseinheit für Außenanwendungen mit hoher Helligkeit verwendet werden?

Ja, einige Hintergrundbeleuchtungseinheiten bieten eine Leuchtdichte von bis zu 1500 cd/m², geeignet für hochhelle Außendisplays. Stellen Sie jedoch sicher, dass der Betriebstemperaturbereich und andere Umgebungsfaktoren Ihren Anforderungen entsprechen.
