Strukturierte Fertigungsdaten · 2026

Steuerrechnersystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Steuerrechnersystem im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Prozessortyp bis RAM Kapazität eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Steuerrechnersystem wird durch die Baugruppe aus Zentraleinheit und Speichermodul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die zentrale Recheneinheit, die den Betrieb in einem modularen Leiterplatten-Bestückungssystem verwaltet und koordiniert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

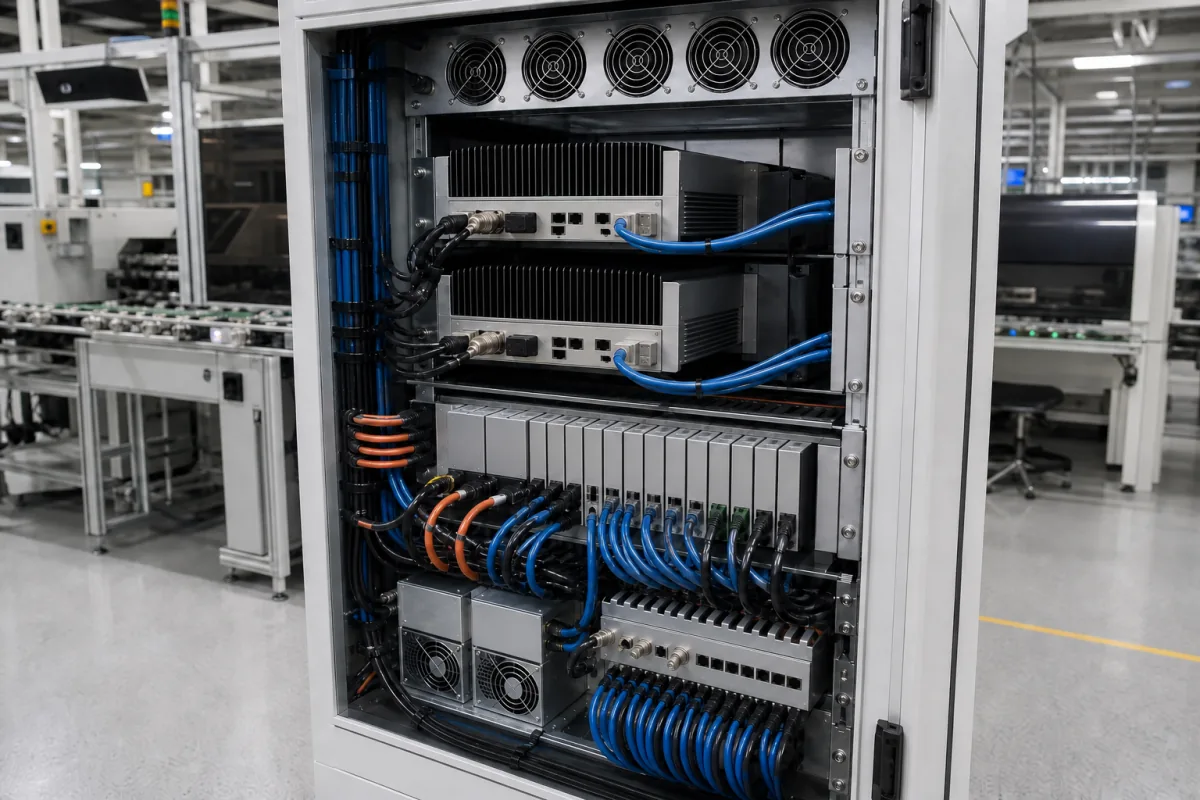

Steuerrechnersystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Steuerrechnersystem

Technische Definition

Das Steuerrechnersystem ist ein spezialisiertes Computersystem, das als integraler Bestandteil modularer Leiterplatten-Bestückungssysteme konzipiert ist. Seine Hauptfunktion besteht darin, Steueralgorithmen auszuführen, Sensordaten zu verarbeiten, Kommunikationsprotokolle zu verwalten und die präzise zeitliche Abstimmung und Abfolge von Montagevorgängen zu koordinieren, einschließlich Bauteilplatzierung, Löten, Inspektion und Materialhandhabung. Das System empfängt Eingaben von verschiedenen Sensoren und Benutzerschnittstellen, verarbeitet diese Daten durch programmierte Algorithmen und Steuerlogik und gibt Befehle an Aktuatoren, Motoren und andere Subsysteme aus, um präzise Montageaufgaben mit Echtzeitüberwachung und Anpassungsfähigkeit auszuführen. Zu den wichtigsten technischen Parametern gehören ein Intel Core i7-8700-Prozessor, 16 GB RAM, 512 GB SSD-Speicher, ein Betriebstemperaturbereich von 0–50 °C (gemäß IEC 60068-2-1), ein Lagertemperaturbereich von -20–70 °C (gemäß IEC 60068-2-2), relative Luftfeuchtigkeit von 10–90 % nicht kondensierend (gemäß IEC 60068-2-78), Schutzart IP20 (gemäß IEC 60529), Eingangsspannung von 100–240 V AC (gemäß IEC 61000-3-2), typische Leistungsaufnahme von 250 W, Abmessungen von 482,6 x 88,9 x 450 mm (19-Zoll-Rackmontage, 2U-Höhe, gemäß IEC 60297-3-100), ungefähres Gewicht von 12 kg und eine MTBF von 50.000 Stunden bei 40 °C Umgebungstemperatur (gemäß IEC 61709). Das System besteht aus einer Leiterplatte, Halbleiterbauelementen, elektronischen Steckverbindern und Kühlkörpermaterialien. Es ist für den Innenbereich vorgesehen; höhere Schutzarten auf Anfrage. Alle aufgeführten Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden.

Funktionsprinzip

Das Steuerrechnersystem arbeitet, indem es Eingaben von verschiedenen Sensoren und Benutzerschnittstellen empfängt, diese Daten durch programmierte Algorithmen und Steuerlogik verarbeitet und Befehle an Aktuatoren, Motoren und andere Subsysteme ausgibt, um präzise Montageaufgaben mit Echtzeitüberwachung und Anpassungsfähigkeit auszuführen. Es verwaltet Kommunikationsprotokolle, um mit anderen Komponenten des Montagesystems zu kommunizieren und einen synchronisierten Betrieb zu gewährleisten. Das System überwacht kontinuierlich die Leistung und kann Parameter anpassen, um Genauigkeit und Effizienz zu erhalten. Es ist für den Betrieb unter bestimmten Umgebungsbedingungen ausgelegt, und seine Leistung sollte unter tatsächlichen Betriebsbedingungen verifiziert werden.

Hauptmaterialien

Leiterplatte, Halbleiterbauteile, Elektronische Steckverbinder, Kühlkörpermaterialien

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Prozessortyp	Intel Core i7-8700	High-performance CPU for real-time control
RAM Kapazität	16 GB	Sufficient for multitasking and data logging
Speicherkapazität	512 GB SSD	Fast boot and application loading
Betriebstemperatur	0–50 °C	Extended range available on requestIEC 60068-2-1
Lagertemperatur	-20–70 °C	Protect from extreme conditionsIEC 60068-2-2
Relative Luftfeuchtigkeit	10–90 %	nicht kondensierendIEC 60068-2-78
Schutzart	IP20	For indoor use; higher IP on requestIEC 60529
Eingangsspannung	100–240 V AC	Auto-rangingIEC 61000-3-2
Leistungsaufnahme	250 W	Typical under full load
Abmessungen (B x H x T)	482.6 x 88.9 x 450 mm	19-inch rack mountable, 2U heightIEC 60297-3-100
Gewicht	12 kg	Näherungswert
MTBF	50000 h	At 40°C ambientIEC 61709

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zentraleinheit
Führt Steuerungsalgorithmen aus und verarbeitet Montagedaten
Material: Halbleitersilizium
Speichermodul
Speichert Programm-Befehle und temporäre Daten für Montagevorgänge
Material: Halbleiterspeicherchips
Kommunikationsschnittstelle
Ermöglicht den Datenaustausch mit anderen Systemkomponenten und externen Geräten
Material: Kupferstecker und elektronische Bauteile
Stromversorgungseinheit
Stellt geregelte elektrische Energie für alle Computerkomponenten bereit
Material: Elektronische Bauteile und hitzebeständige Kunststoffe (z.B. ABS-Kunststoff)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (geschlossenes Gehäuse), keine direkte Druckfestigkeitsangabe erforderlich
Durchflussrate:	Nicht zutreffend für dieses System
Betriebstemperatur:	0 °C bis 50 °C (Betrieb), -20 °C bis 70 °C (Lagerung)

Montage- und Anwendungskompatibilität

ReinraumumgebungenTrockene Industrieluft (ISO-Klasse 8 oder besser)Elektronikfertigungseinrichtungen

Nicht geeignet: Feuchte oder korrosive chemische Verarbeitungsbereiche mit direkter Exposition gegenüber Säuren, Lösungsmitteln oder leitfähigen Flüssigkeiten

Auslegungsdaten

Maximale Anzahl zu steuernder Leiterplattenbestückungsmodule
Erforderliche Anzahl von Ein-/Ausgängen (digitale/analoge Signale)
Echtzeitverarbeitungsanforderungen (Zykluszeit in Millisekunden)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-70 °C Umgebungstemperatur, 85-264 V Wechselspannung Eingangsspannung, 47-63 Hz Frequenz

Belastungs- und Ausfallgrenzen

Umgebungstemperatur >85 °C länger als 30 Minuten, Eingangsspannung <80 V Wechselspannung oder >275 V Wechselspannung, Frequenz <45 Hz oder >65 Hz

Thermisches Durchgehen der Halbleitersperrschicht bei >125 °C Chiptemperatur, dielektrischer Durchschlag in Kondensatoren bei >450 V Gleichspannung, Frequenzdrift des Quarzoszillators außerhalb des PLL-Einfangbereichs

Fertigungskontext

Steuerrechnersystem wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation von Hardwarekomponenten

Ursache: Thermische Belastung durch Dauerbetrieb, Staubablagerungen, die Überhitzung verursachen, oder Alterung von Kondensatoren, die zu Netzteilinstabilität führt.

Software-/Firmware-Korruption

Ursache: Speicherbitfehler durch elektromagnetische Störungen, unvollständige Updates oder Malware-/Virenbefall, die den Systembetrieb stören.

Wartungsindikatoren

Häufige Systemabstürze, Einfrieren oder unerklärliche Neustarts, die auf potenziellen Hardwareausfall oder Softwareinstabilität hindeuten.
Ungewöhnliche akustische Warnsignale (Piepen von internen Lautsprechern) oder visuelle Warnungen (Fehlercodes auf dem Display), die auf Komponentenfehlfunktionen hinweisen.

Technische Hinweise

Regelmäßige Überprüfungen des Wärmemanagements und Reinigung der Kühlsysteme implementieren, um Überhitzung zu verhindern und die Lebensdauer elektronischer Komponenten zu verlängern.
Ein rigoroses Backup- und Update-Protokoll mit Validierungsschritten etablieren, um die Softwareintegrität sicherzustellen und eine schnelle Wiederherstellung nach Korruptionsereignissen zu ermöglichen.

Konformität und Fertigungsnormen

Referenznormen

IEC 61508:2010 Funktionale Sicherheit von elektrischen/elektronischen/programmierbaren elektronischen sicherheitsbezogenen SystemenCE-Kennzeichnung (EU-Maschinenrichtlinie 2006/42/EG)

Fertigungsgenauigkeit

Leiterbahnbreite auf Leiterplatte: +/-10 % des Nennwerts
Gehäusedimensionale Genauigkeit: +/-0,5 mm

Qualitätsprüfung

Umgebungsbelastungstest (ESS) - Temperaturwechseltest
Elektromagnetische Verträglichkeit (EMV) - Prüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) >8 kV HBM → Gate-Oxid-Durchschlag in CMOS-Transistoren, der einen permanenten Kurzschluss verursacht → TVS-Dioden auf allen Ein-/Ausgangsleitungen mit <1 ns Ansprechzeit, Faraday-Käfig-Abschirmung mit 40 dB Dämpfung bei 1 GHz

Thermische Wechselbelastung von -40 °C bis +85 °C mit 10 °C/Minute → Lötstellenermüdungsriss aufgrund von CTE-Fehlanpassung (Leiterplatte: 17 ppm/°C, Bauteil: 6 ppm/°C) → Underfill-Epoxidharz mit 25 GPa Elastizitätsmodul, Konformale Beschichtung mit 0,1 W/(m·K) Wärmeleitfähigkeit

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Steuerrechnersystem

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Steuerrechnersystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Rolle spielt das Steuerrechnersystem in einem modularen Leiterplatten-Bestückungssystem?

Es dient als zentrale Recheneinheit, die Montagevorgänge wie Bauteilplatzierung, Löten, Inspektion und Materialhandhabung verwaltet und koordiniert, indem es Steueralgorithmen ausführt und Sensordaten verarbeitet.

Was sind die wichtigsten technischen Spezifikationen dieses Systems?

Zu den wichtigsten Spezifikationen gehören ein Intel Core i7-8700-Prozessor, 16 GB RAM, 512 GB SSD, Betriebstemperatur 0–50 °C, Lagertemperatur -20–70 °C, relative Luftfeuchtigkeit 10–90 % nicht kondensierend, Schutzart IP20, Eingangsspannung 100–240 V AC, Leistungsaufnahme 250 W, Abmessungen 482,6 x 88,9 x 450 mm, Gewicht 12 kg und MTBF 50.000 Stunden. Dies sind Referenzwerte; bitte mit dem Hersteller verifizieren.

Welche Normen werden für dieses Produkt referenziert?

Referenzierte Normen umfassen IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, IEC 60529, IEC 61000-3-2, IEC 60297-3-100 und IEC 61709. Diese dienen als Beschaffungs- und Verifizierungsreferenz, nicht als Nachweis einer Zertifizierung.

Kann das System in rauen Umgebungen eingesetzt werden?

Das Standardmodell hat die Schutzart IP20 und ist für den Innenbereich vorgesehen. Höhere Schutzarten sind auf Anfrage erhältlich, aber Sie sollten die spezifischen Umgebungsanforderungen mit dem Hersteller klären.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.

CNFX Industrial Index v2.6.11 · Herstellung von Computern, elektronischen und optischen Erzeugnissen
