Fördermechanismus

Auf Basis strukturierter CNFX-Herstellerprofile wird Fördermechanismus im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Förderbreite bis Fördergeschwindigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Fördermechanismus wird durch die Baugruppe aus Antriebsmotor und Förderband/Rollen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein mechanisches System, das Leiterplatten (PCBs) durch eine automatische optische Inspektionsstation transportiert.

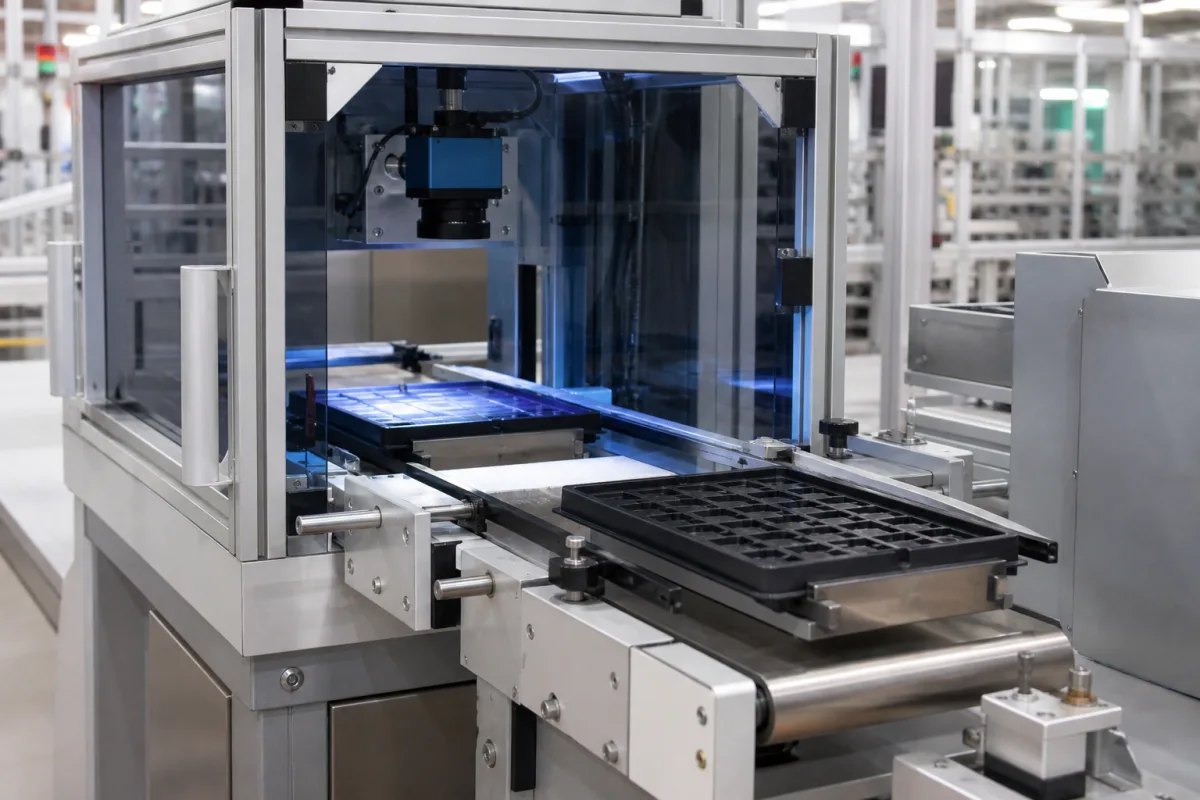

Fördermechanismus in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Fördermechanismus ist eine kritische Komponente eines automatischen optischen Inspektionssystems für Leiterplatten (PCBs), das dafür verantwortlich ist, PCBs mit kontrollierter Geschwindigkeit und Position präzise durch die Inspektionszone zu bewegen, um genaues optisches Scannen und Fehlererkennung zu gewährleisten. Typischerweise werden motorbetriebene Bänder, Rollen oder Linearantriebe verwendet, um PCBs entlang eines vorgegebenen Pfads zu transportieren. Geschwindigkeit und Positionierung werden präzise gesteuert, um mit den optischen Inspektionskameras zu synchronisieren und sicherzustellen, dass jede PCB während der Bildaufnahme korrekt ausgerichtet und stationär ist. Der Mechanismus ist für PCB-Breiten von 50 bis 460 mm ausgelegt, einstellbar für verschiedene Platinengrößen, und arbeitet mit Fördergeschwindigkeiten von 0,5 bis 5 m/min, variabel für Inspektionsanforderungen. Die Positioniergenauigkeit wird innerhalb von ±0,05 mm gehalten, mit einer Wiederholbarkeit von ±0,02 mm, um konsistente Stoppositionen für zuverlässige Bildgebung zu gewährleisten. Die Lastkapazität beträgt 10 bis 30 kg und berücksichtigt das maximale Gesamtgewicht der PCBs auf dem Förderer. Das System arbeitet in einem Umgebungstemperaturbereich von 5 bis 40 °C und einer relativen Luftfeuchtigkeit von 20 bis 80 % ohne Kondensation. Es erfordert eine einphasige 220-V-AC-Versorgung (±10 %) und verbraucht 0,5 bis 1,5 kW, abhängig von Geschwindigkeit und Last. Der Förderer ist nach IP54 für Staub- und Spritzwasserschutz klassifiziert, und der Rahmen besteht aus Aluminiumlegierung 6061 gemäß ASTM B221, was Korrosionsbeständigkeit bietet. Das Förderband besteht aus ableitfähigem ESD-PVC, um elektrostatische Entladungen zu verhindern, die empfindliche elektronische Komponenten beschädigen könnten. Die Gesamtabmessungen betragen 1200×600×800 mm (L×B×H), und das Gewicht liegt je nach Konfiguration zwischen 150 und 200 kg. Verwendete Materialien umfassen Aluminiumlegierung, Edelstahl und technische Kunststoffe. Diese Spezifikationen sind Referenzbereiche des Verzeichnisses; tatsächliche Werte müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden.

Funktionsprinzip

Der Fördermechanismus arbeitet mit motorbetriebenen Bändern, Rollen oder Linearantrieben, um PCBs entlang eines festen Pfads zu bewegen. Geschwindigkeit und Position werden von einer speicherprogrammierbaren Steuerung (SPS) oder einem ähnlichen Steuerungssystem gesteuert, das die Bewegung mit den Inspektionskameras synchronisiert. Wenn eine PCB in die Inspektionszone gelangt, verlangsamt der Förderer und stoppt präzise an der vorgegebenen Position, um sicherzustellen, dass die Platine während der Bildaufnahme stationär ist. Nach der Bildgebung nimmt der Förderer die Bewegung wieder auf, um die PCB zur nächsten Station zu transportieren. Das System verwendet Feedback von Encodern oder Sensoren, um Positioniergenauigkeit und Wiederholbarkeit innerhalb der angegebenen Toleranzen zu halten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Förderbreite50–460 mmAdjustable to fit PCB sizes
Fördergeschwindigkeit0.5–5 m/minVariable speed for inspection
Positioniergenauigkeit±0.05 mmEnsures precise inspection
Wiederholgenauigkeit±0.02 mmConsistent stop positions
Tragfähigkeit10–30 kgMax total PCB weight
Betriebstemperatur5–40 °COutside range may affect accuracy
Relative Luftfeuchtigkeit20–80 % RHNon-condensing
Versorgungsspannung220 ±10% V ACSingle phase
Leistungsaufnahme0.5–1.5 kWDepends on speed and load
SchutzartIP54Dust and splash proofIEC 60529
RahmenmaterialAluminum 6061Corrosion resistantASTM B221
FörderbandmaterialESD PVCStatic dissipative
Außenmaße1200×600×800 mmL×W×H
Gewicht150–200 kgDepends on configuration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Aluminiumlegierung Edelstahl Technische Kunststoffe

Komponenten / BOM

Components / BOM
  • Antriebsmotor
    Liefert die Antriebskraft für die Bewegung des Förderbands oder der Rollen
    Material: Stahl und Kupfer
  • Förderband/Rollen
    Direkte Kontaktfläche zum Transport von Leiterplatten
    Material: Polyurethan oder Gummi
  • Führungsschienen
    Sichert die Ausrichtung von Leiterplatten während des Transports
    Material: Aluminiumlegierung
  • Positionssensoren
    Erkennen der Leiterplattenposition zur Synchronisation mit dem Prüfsystem
    Material: Kunststoff und elektronische Bauteile
  • SPS-Steuerungssystem
    Stoppt das Brett präzise unter der Kamera und startet es nach der Aufnahme neu.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Fehlausgerichtete PCB, die zu asymmetrischer Belastung führt Bandkantenverschleiß über 0,5 mm Dickenschwund Installation von Laserausrichtungssensoren mit 0,1 mm Präzision und automatischem Spannungsnachstellsystem
Elektrostatische Entladungsakkumulation auf PCBs über 15 kV MOSFET-Gateoxid-Durchbruch im Motorcontroller bei 20 V Überspannung Implementierung eines ionisierten Luftvorhangs mit 500 Ionen/cm³ Konzentration und geerdeten Kupferbürsten

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-2,0 m/s Lineargeschwindigkeit, 0-50 kg Tragfähigkeit, 20-40°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Bandspannung übersteigt 150 N/m, Rollenlagertemperatur überschreitet 80°C, Motordrehmoment fällt unter 2,5 N·m
Bandschlupf aufgrund unzureichenden Reibungskoeffizienten (μ<0,3), Lagerschäden durch Schmierstoffabbau bei 80°C, Motorüberlastung, die zu Isolationsversagen der Kupferwicklungen bei 130°C führt
Fertigungskontext
Fördermechanismus wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:N/A (nur mechanischer Transport)
Weitere Spezifikationen:PCB-Größenbereich: 50x50 mm bis 450x450 mm, max. Last pro Platte: 2 kg, Geschwindigkeitsbereich: 0,1-2,0 m/s
Betriebstemperatur:15-35°C (59-95°F) Umgebungstemperatur-Betriebsbereich
Montage- und Anwendungskompatibilität
FR-4 PCB-SubstrateAluminium-TrägertraysPolycarbonat-Spannvorrichtungen
Nicht geeignet: Feuchte oder chemisch aggressive Umgebungen (z.B. Säurebäder, Lösungsmittelreinigungsstationen)
Auslegungsdaten
  • Maximale PCB-Abmessungen (LxBxH)
  • Erforderlicher Durchsatz (Platten/Stunde)
  • Layoutbeschränkungen der Inspektionsstation (Länge, Höhenunterschiede)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Bandfehlausrichtung und Laufbahnfehler
Ursache: Unsachgemäße Installation, verschlissene oder beschädigte Umlenkrollen/Rollen, Materialansammlung auf den Rollen oder strukturelle Fehlausrichtung, die dazu führt, dass das Band aus der Mitte läuft, was zu Kantenschäden, Materialverlust und vorzeitigem Verschleiß führt.
Lagerausfall in Rollen oder Umlenkrollen
Ursache: Kontamination durch Staub/Schmutz, unzureichende Schmierung, übermäßige Belastung, Fehlausrichtung oder Feuchtigkeitseintritt, die zu Korrosion führt, was zu Überhitzung, Blockierung oder katastrophalem Lagerkollaps führt.
Wartungsindikatoren
  • Hörbares Quietschen, Schleifen oder Klopfen von Rollen, Umlenkrollen oder Antriebskomponenten, das auf Lagerabnutzung, Fehlausrichtung oder mangelnde Schmierung hinweist.
  • Sichtbare Bandlaufbahnprobleme wie Kantenausfransen, Materialverlust entlang des Förderwegs oder abnormale Vibrationen/Erschütterungen während des Betriebs.
Technische Hinweise
  • Implementieren Sie ein routinemäßiges Infrarot-Thermographieprogramm zur Überwachung der Lager- und Motortemperaturen, um Überhitzungsprobleme vor einem katastrophalen Ausfall zu identifizieren.
  • Etablieren Sie ein strenges Protokoll für Bandausrichtung und -spannung während der Installation und Wartung unter Verwendung von Laserausrichtungswerkzeugen und regelmäßigen Inspektionen, um Laufbahnprobleme und ungleichmäßigen Verschleiß zu verhindern.

Konformität und Fertigungsnormen

Referenznormen
ISO 5304:2023 - FörderbänderANSI/CEMA 402-2003 - BandfördererDIN 22101 - Stetigförderer
Fertigungsgenauigkeit
  • Bandausrichtung: +/- 3 mm über 10 m Länge
  • Rollenkonzentrizität: 0,05 mm TIR
Qualitätsprüfung
  • Zerstörungsfreie Prüfung (ZfP) für Schweißnähte
  • Lastprüfung bis 125 % der Nennkapazität

Hersteller von Fördermechanismus

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Musterscanner

Eine Komponente, die dreidimensionale Oberflächenmuster und Texturen von Objekten in einem industriellen System erfasst.

Spezifikationen ansehen ->
Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->

Häufige Fragen

Welche PCB-Größen kann dieser Förderer verarbeiten?

Die Fördererbreite ist von 50 bis 460 mm einstellbar, sodass verschiedene PCB-Größen in diesem Bereich aufgenommen werden können. Die tatsächliche Breiteneinstellung muss an die spezifischen PCB-Abmessungen angepasst werden.

Was sind die Positioniergenauigkeit und Wiederholbarkeit?

Die Positioniergenauigkeit beträgt ±0,05 mm und die Wiederholbarkeit ±0,02 mm. Diese Werte stellen sicher, dass PCBs konsistent an derselben Position für eine genaue optische Inspektion gestoppt werden. Dies sind jedoch Referenzwerte; die tatsächliche Leistung kann je nach Konfiguration variieren und sollte mit dem Hersteller verifiziert werden.

Was sind die Umgebungsbedingungen?

Der Förderer ist für Umgebungstemperaturen von 5 bis 40 °C und relative Luftfeuchtigkeit von 20 bis 80 % ohne Kondensation ausgelegt. Betrieb außerhalb dieser Bereiche kann Genauigkeit und Zuverlässigkeit beeinträchtigen.

Welche elektrische Versorgung ist erforderlich?

Der Förderer erfordert eine einphasige 220-V-AC-Versorgung mit einer Toleranz von ±10 %. Die Leistungsaufnahme liegt zwischen 0,5 und 1,5 kW, abhängig von Fördergeschwindigkeit und Last. Stellen Sie sicher, dass die Stromversorgung diesen Anforderungen entspricht.
