Technische Definition

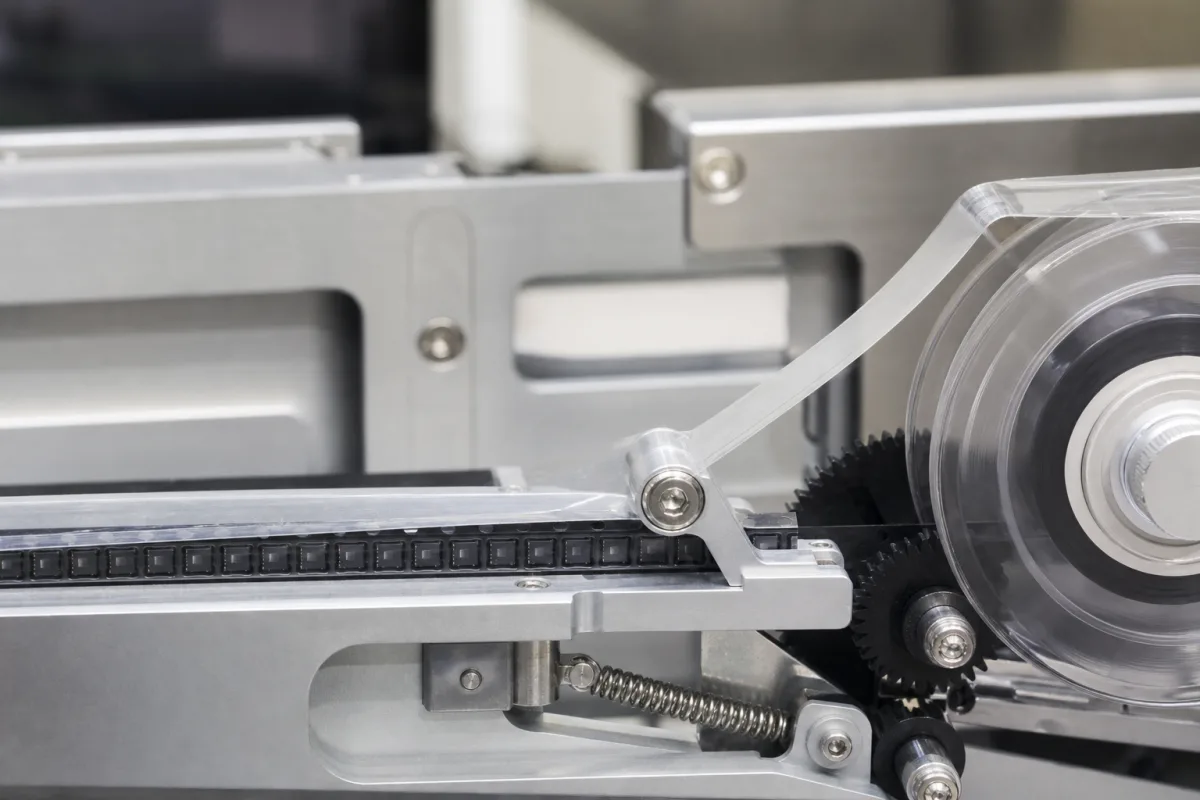

Der Abdeckband-Ablöser ist eine kritische Unterbaugruppe in Komponentenzuführungen, die in Oberflächenmontagelinien (SMT) verwendet werden. Er löst präzise das Schutzband von Trägerbändern, wodurch elektronische Bauteile für die Aufnahme durch Bestückungsköpfe freigelegt werden, während die Ausrichtung der Bauteile erhalten bleibt und Schäden während des Zuführprozesses vermieden werden. Diese Komponente ist für die Integration in automatisierte Bestückungssysteme ausgelegt, wo eine konsistente und zuverlässige Bandablösung für den Produktionsdurchsatz entscheidend ist. Der Ablöser funktioniert, indem er das Trägerband durch einen gesteuerten Ablösemechanismus führt, typischerweise unter Verwendung einer Klinge oder Kante, um das Abdeckband in einem definierten Winkel zu trennen. Der Trennwinkel und die Spannung sind einstellbar, um verschiedene Bandtypen und Bauteilgrößen zu berücksichtigen, wodurch sichergestellt wird, dass die Bauteile in ihren Taschen sitzen bleiben und während des Ablösevorgangs nicht verschoben werden. Die Einheit besteht aus Materialien wie Edelstahl, gehärtetem Werkzeugstahl und technischen Kunststoffen, die Haltbarkeit und Verschleißfestigkeit in Umgebungen mit hoher Produktionsmenge bieten. Zu den wichtigsten Parametern gehören Betriebsdruck (1,0–1,6 MPa), Ablösegeschwindigkeit (10–50 mm/s), Ablösewinkel (90–180°), Trägerbandbreite (8–120 mm), Abdeckbandbreite (5–100 mm), Ablösekraft (0,1–5,0 N), Positioniergenauigkeit (±0,05 mm), Betriebstemperatur (5–50 °C), relative Luftfeuchtigkeit (30–80 % rF), Versorgungsspannung (24 ±10 % V DC), Leistungsaufnahme (5–15 W), Material (SUS304 gemäß ASTM A240), Gewicht (0,5–2,0 kg) und Grundfläche (100×60×80 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der Ablöser ist kompatibel mit Standard-Trägerbändern gemäß EIA-481. Es ist wichtig, alle Spezifikationen vor dem Kauf mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen. Die Einheit erfordert ordnungsgemäße Installation und Kalibrierung, um eine optimale Leistung zu erzielen, und regelmäßige Wartung wird empfohlen, um Verschleiß zu verhindern und einen konsistenten Betrieb zu gewährleisten. Das Nichteinhalten korrekter Ablöseparameter kann zu Bauteilverschiebungen, Bandstaus oder Schäden an Bauteilen führen und die Gesamtqualität der Bestückung beeinträchtigen.
Funktionsprinzip
Der Ablöser verwendet typischerweise eine Kombination aus mechanischen Führungen und einer Ablöseklinge oder -kante. Wenn sich das Trägerband durch die Zuführung bewegt, wird das Abdeckband in einem kontrollierten Winkel vom Trägerband getrennt, oft unter Verwendung eines Spannmechanismus, um eine saubere Trennung zu gewährleisten, ohne die in den Taschen befindlichen Bauteile zu stören. Der Ablösewinkel und die Kraft sind einstellbar, um Bandtyp und Bauteilgröße anzupassen, und der Prozess ist mit dem Vorschub der Zuführung synchronisiert, um eine präzise Positionierung beizubehalten.
