Schnittstellen-Leiterplatte

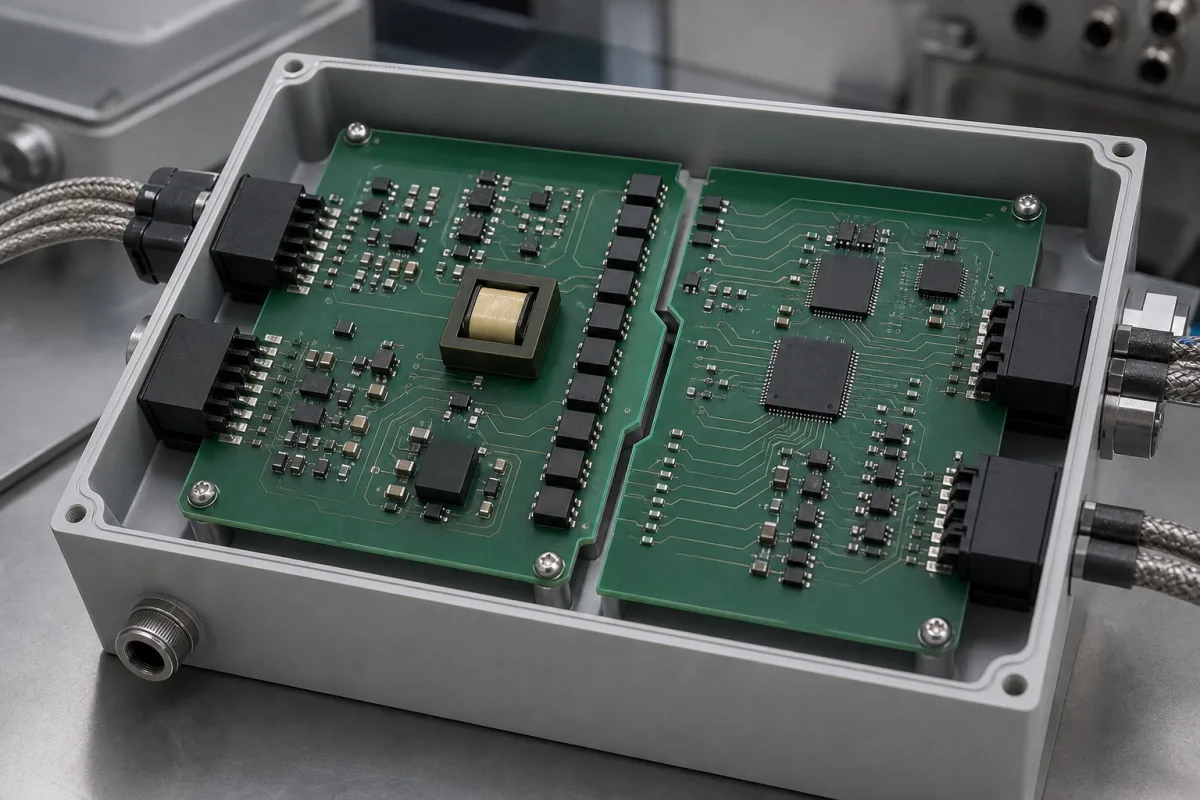

Eine Schnittstellen-Leiterplatte ist eine elektronische Komponente, die als Zwischen-Hardware-Schicht in Steuerungssystemen dient und die Kommunikation zwischen unterschiedlichen Geräten oder Subsystemen ermöglicht. Sie enthält typischerweise spezielle Schaltungen für Signalaufbereitung, Spannungspegelumsetzung, Protokollumwandlung (z. B. RS-232 zu RS-485, USB zu seriell) und elektrische Trennung, um einen zuverlässigen Datenaustausch zu gewährleisten und empfindliche Komponenten vor elektrischem Rauschen, Erdschleifen oder Spannungsunterschieden zu schützen. Als Teil einer Steuerschnittstelle ermöglicht sie die nahtlose Integration von Sensoren, Aktoren, Anzeigen und Steuerungen verschiedener Hersteller oder mit unterschiedlichen elektrischen Standards.

Diese Leiterplatte wird häufig in der industriellen Automatisierung, Prozesssteuerung und eingebetteten Systemen eingesetzt, wo mehrere Geräte mit unterschiedlichen Signalpegeln und Kommunikationsprotokollen interoperieren müssen. Sie kann Mikrocontroller, Transceiver, Logikgatter, Optokoppler oder Trenntransformatoren enthalten, um ihre Funktionen auszuführen. Spannungsregelungsschaltungen gewährleisten eine stabile Versorgung der Onboard-Komponenten.

Typische Spezifikationen umfassen Platinenabmessungen von 100×160 mm (Eurocard-Größe nach IEC 60297-3), 4–8 Lagen (IPC-6012), Kupferdicke von 35–70 µm (IPC-6012), minimale Leiterbahnbreite/-abstand von 0,1–0,2 mm (IPC-2221), Betriebstemperaturbereich von -40 bis 85 °C (IEC 60068-2-1), Versorgungsspannung von 24 V DC ±10 % (IEC 61131-2), Signalisolationsspannung von 1500–2500 V AC (IEC 60747-5-2), Datenrate von 10–100 Mbit/s (IEC 61158), Schutzart IP54–IP65 (IEC 60529), Platinenmaterial FR-4 (IPC-4101), Oberflächenbeschichtung ENIG (IPC-4552) und Gewicht von 50–150 g. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden.
