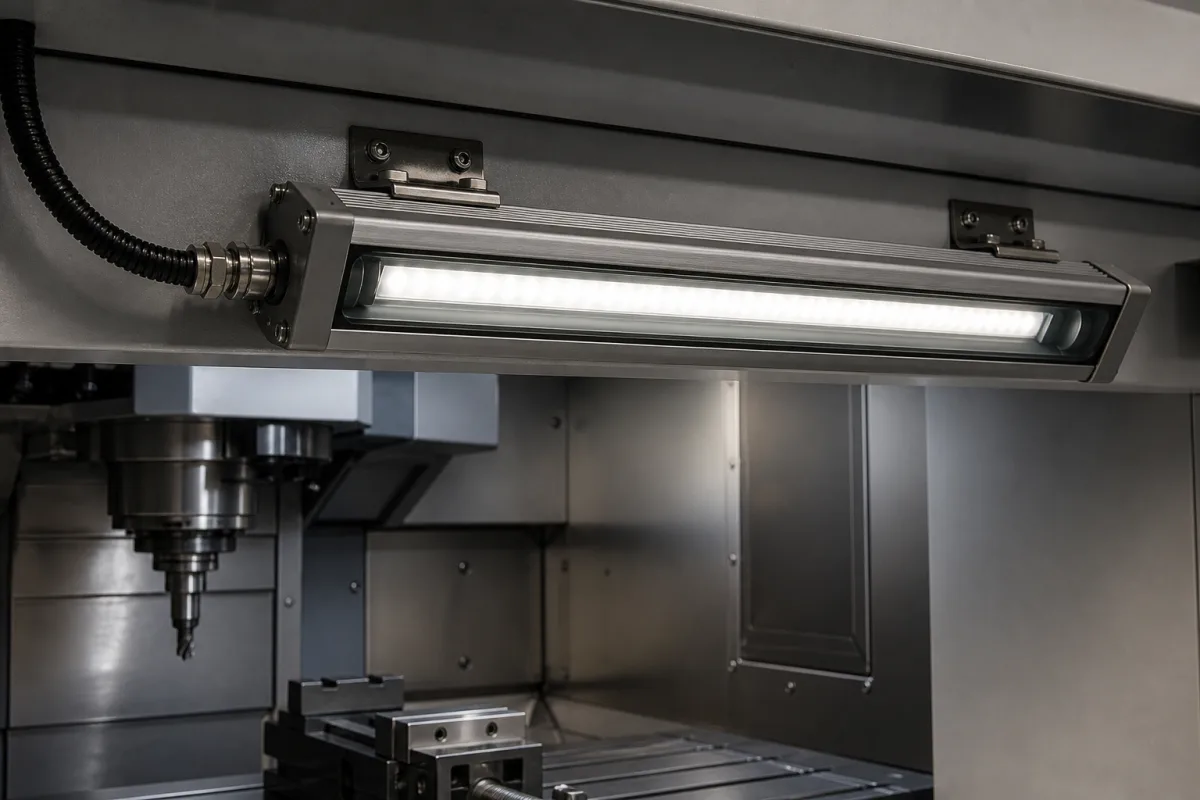

Beleuchtungseinheit

Eine Präzisionsbeleuchtungskomponente in Vision-Guidance-Systemen, die kontrollierte und konsistente Beleuchtung bietet, um die Bildqualität für Kameras und Sensoren zu verbessern und so eine genaue Objekterkennung, Messung und Inspektion in automatisierten industriellen Anwendungen zu ermöglichen. Diese Komponente ist für die Integration in Maschinenvisionsanlagen konzipiert, wo sie optimalen Kontrast gewährleistet und Schatten oder Blendung auf Zielobjekten minimiert. Sie nutzt LED-Arrays oder andere Lichtquellen mit spezifischen Wellenlängen und Intensitätssteuerung, synchronisiert mit der Kameraaufnahmezeit, um konsistente Bildbedingungen für Vision-Algorithmen zu gewährleisten. Das Gehäuse besteht typischerweise aus Aluminiumlegierung (z. B. 6061) mit eloxierter Oberfläche für Korrosionsbeständigkeit und umfasst optische Diffusoren und Wärmemanagementmaterialien für stabile Leistung. Zu den wichtigsten Parametern gehören eine einstellbare Beleuchtungsstärke von 5000 bis 100000 Lux, eine wählbare Farbtemperatur von 3000 bis 10000 K und eine Leistungsaufnahme von 5 bis 50 W. Die Eingangsspannung beträgt 24 V DC ±10 %, mit empfohlenem Konstantstromtreiber. Die Betriebstemperatur liegt zwischen -10 und 50 °C (mit Derating über 40 °C), die Lagertemperatur zwischen -20 und 70 °C. Die Schutzart ist IP54 bis IP65 nach IEC 60529, geeignet für staubige oder feuchte Umgebungen. Die Abmessungen betragen typischerweise 100×50×30 mm, das Gewicht variiert von 0,5 bis 2,0 kg. Das Linsenmaterial ist PMMA für hohe Lichtdurchlässigkeit. Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Spezifikationen mit dem Hersteller. Diese Komponente ist Teil eines größeren Systems, kein eigenständiges Produkt, und ihre Leistung hängt von korrekter Integration und Konfiguration ab.

Die Beleuchtungseinheit funktioniert durch Emission von Licht aus LED-Arrays oder anderen Quellen mit gesteuerter Intensität und Wellenlänge, um optimalen Kontrast auf dem Zielobjekt zu erzeugen. Sie reduziert Schatten und Blendung durch optische Diffusoren und präzise Positionierung. Die Einheit ist mit der Kameraaufnahmezeit synchronisiert, um während der Bildaufnahme konsistente Beleuchtung zu gewährleisten, was für zuverlässige Vision-Algorithmen entscheidend ist. Wärmemanagementmaterialien leiten Wärme ab, um eine stabile Lichtleistung zu erhalten und die LED-Lebensdauer zu verlängern. Der Benutzer kann Beleuchtungsstärke und Farbtemperatur an die Inspektionsaufgabe und Kameraempfindlichkeit anpassen, um genaue Erkennung und Messung zu gewährleisten.
