Bildverarbeitungsführungssystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Bildverarbeitungsführungssystem im Bereich Getränkeherstellung anhand von Erkennungsgenauigkeit bis Erkennungszeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Bildverarbeitungsführungssystem wird durch die Baugruppe aus Industriekamera und Bildverarbeitungssteuerung/-prozessor beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein computersehbasiertes System, das Roboterarme für präzises Palettieren von Getränkebehältern identifiziert, lokalisiert und führt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

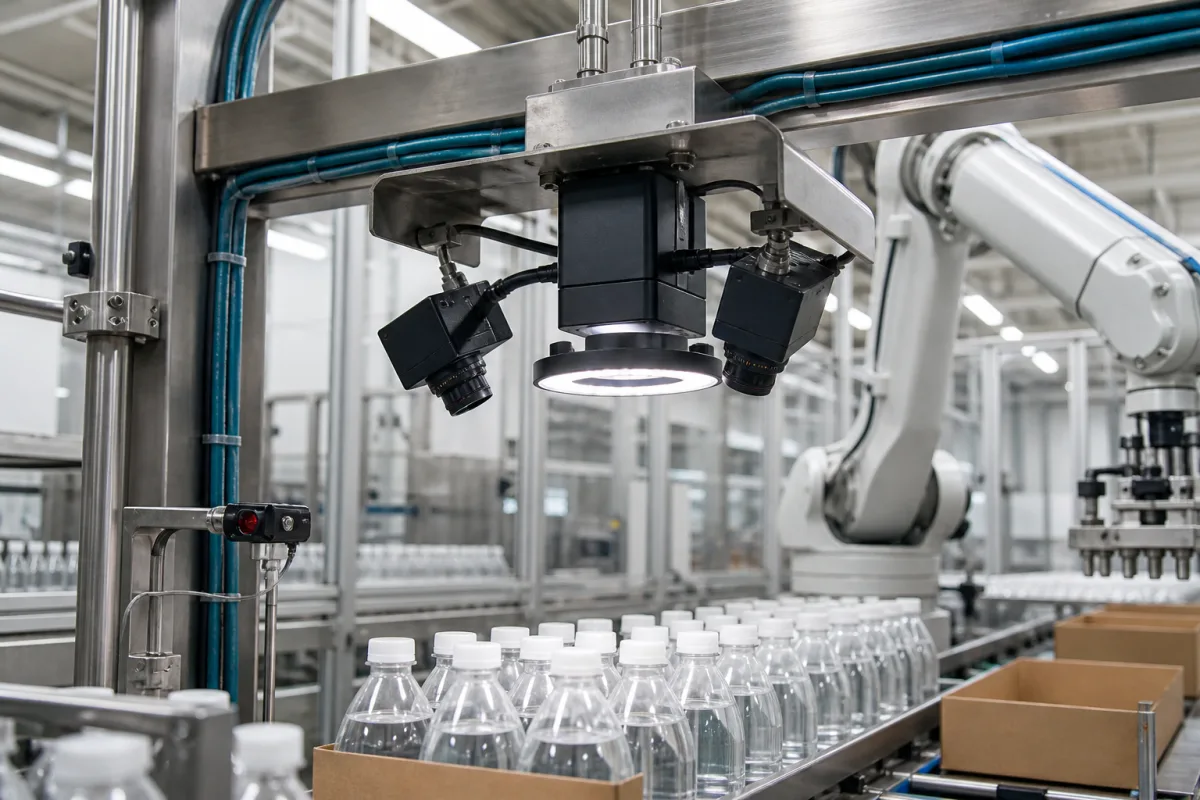

Bildverarbeitungsführungssystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Bildverarbeitungsführungssystem

Technische Definition

Das Bildverarbeitungsführungssystem ist eine kritische Komponente im automatisierten Palettiersystem für Getränkebehälter. Es nutzt Industriekameras, Beleuchtung und Bildverarbeitungsalgorithmen, um Echtzeitbilder von eingehenden Getränkebehältern (z. B. Flaschen, Dosen) zu erfassen. Das System analysiert diese Bilder, um die genaue Position, Ausrichtung und den Typ jedes Behälters zu bestimmen, und übermittelt diese Koordinatendaten an die Robotersteuerung. Dadurch kann der Roboterarm Behälter gemäß vordefinierten Mustern präzise aufnehmen und auf Paletten platzieren, was stabile, effiziente und hochdichte Palettenladungen ohne manuellen Eingriff gewährleistet. Das System ist für die Integration in bestehende Palettierlinien ausgelegt, mit einem Arbeitsabstand von 0,5–2,0 m und einem Sichtfeld von 0,8×0,6 m bis 1,2×0,9 m. Es erreicht eine Erkennungsgenauigkeit von ±0,1 mm und Erkennungszeiten von 0,2–0,5 Sekunden und unterstützt Fördergeschwindigkeiten, die Bildraten von 30–60 fps erfordern. Das System arbeitet in einem Temperaturbereich von 0–50 °C und bietet Schutzarten von IP54 bis IP65 (gemäß IEC 60529) für Abwaschumgebungen. Es benötigt eine 24-V-DC-Versorgung (±10 %) und verbraucht 15–30 W, mit einem Gewicht von 2,5–5,0 kg. Zu den Kommunikationsschnittstellen gehören Ethernet und PROFINET (gemäß IEC 61158) für die Integration mit SPS. Das Gehäuse besteht aus Aluminiumlegierung, mit optischen Glaslinsen, CMOS/CCD-Sensor-Silizium und einem Polycarbonat-Schutzfenster. Für spezifische Anwendungen verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das System arbeitet, indem es den Zielbereich mit strukturierter oder diffuser Beleuchtung ausleuchtet. Industriekameras erfassen hochauflösende Bilder, die von der Bildverarbeitungssoftware verarbeitet werden. Die Software wendet Algorithmen für Mustererkennung, Kantenerkennung oder Blob-Analyse an, um Behältermerkmale zu identifizieren. Sie berechnet die X-, Y-, Z-Koordinaten und den Rotationsversatz jedes Behälters relativ zum Roboter-Basissystem. Diese Posedaten werden über industrielle Kommunikationsprotokolle (z. B. Ethernet/IP, PROFINET) an die Robotersteuerung übertragen, die sie verwendet, um den Pfad des Roboters für präzises Greifen und Platzieren anzupassen.

Hauptmaterialien

Aluminiumlegierung (Gehäuse), Optisches Glas (Linsen), CMOS/CCD-Sensor-Silizium, Polycarbonat (Schutzfenster)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Erkennungsgenauigkeit	±0.1 mm	Higher accuracy required for tight palletizing patterns
Erkennungszeit	0.2–0.5 s	Faster recognition increases throughput
Arbeitsabstand	0.5–2.0 m	Must match robot reach and camera mounting
Sichtfeld	0.8×0.6–1.2×0.9 m	Larger FOV covers more pallet area
Auflösung	1280×1024–1920×1200 Pixel	Higher resolution improves detection of small features
Bildrate	30–60 fps	Higher frame rate for faster conveyor speeds
Betriebstemperatur	0–50 °C	Outside range may cause sensor drift
Schutzart	IP54–IP65	IP65 for washdown environmentsIEC 60529
Versorgungsspannung	24 ±10% V DC	Stable power required for consistent performance
Leistungsaufnahme	15–30 W	Includes camera and processing unit
Kommunikationsschnittstelle	Ethernet, PROFINET	PROFINET for Siemens PLC integrationIEC 61158
Gewicht	2.5–5.0 kg	Affects robot payload and mounting

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Industriekamera
Erfasst hochauflösende digitale Bilder des Zielbereichs.
Material: Gehäuse aus Aluminium, Objektiv aus Glas, Sensor aus Silizium
Bildverarbeitungssteuerung/-prozessor
Führt Bildverarbeitungssoftware-Algorithmen aus, um Bilder zu analysieren und Objektpositionen zu berechnen.
Material: Elektronische Bauteile (Leiterplatte, Chips)
Beleuchtungseinheit
Bietet gleichmäßige, kontrollierte Beleuchtung zur Hervorhebung von Behältermerkmalen und zur Reduzierung von Schatten/Blendung.
Material: LED-Array, Aluminiumgehäuse, Polycarbonat-Streuscheibe
Linse
Bündelt Licht auf den Kamerasensor; bestimmt das Sichtfeld und die Schärfentiefe.
Material: Optisches Glas
Industrielles Kommunikationsmodul
Sendet die berechnete Pose über den Feldbus der Anlage an die Robotersteuerung.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/A (Atmosphärischer Betrieb)
Durchflussrate:	N/A
Betriebstemperatur:	0°C bis 50°C (Betrieb), -20°C bis 70°C (Lagerung)

Montage- und Anwendungskompatibilität

Standard-PET-GetränkeflaschenAluminium-GetränkedosenGlas-Getränkebehälter mit konsistenter Etikettierung

Nicht geeignet: Hochgeschwindigkeits-Produktionslinien mit kontinuierlichem Nebel/Sprühnebel (z.B. Spülstationen von Abfülllinien)

Auslegungsdaten

Maximale zu verarbeitende Behälter pro Minute
Förderergeschwindigkeitsbereich (m/min)
Erforderliche Positioniergenauigkeit (mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-3,0 m

Belastungs- und Ausfallgrenzen

Beleuchtungsstärke unter 500 Lux oder Umgebungslicht über 10.000 Lux

Signal-Rausch-Verhältnis-Degradation aufgrund von Photonenschrotrauschen und Sensorsättigung, bestimmt durch die Poisson-Verteilung der Photonenankunft

Fertigungskontext

Bildverarbeitungsführungssystem wird innerhalb von Getränkeherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Bildsensor-Degradation

Ursache: Thermische Belastung durch Dauerbetrieb und Umgebungskontaminationen (Staub, Ölnebel), die sich auf Sensoroberflächen ablagern, was zu reduzierter Empfindlichkeit, Pixelfehlern und Kalibrierungsdrift führt.

Objektivsystem-Kontamination/Beschlag

Ursache: Exposition gegenüber luftgetragenen Partikeln, Feuchtigkeitseintritt durch unzureichende Dichtung oder chemische Dämpfe in Industrieumgebungen, was zu unscharfen Bildern, reduzierter Lichttransmission und ungenauer Objekterkennung führt.

Wartungsindikatoren

Inkonsistente oder unregelmäßige Teileerkennung/-ausrichtung während des Betriebs, was auf Kalibrierungsverlust oder Sensorprobleme hinweist.
Sichtbare Kondensation, Staubablagerung oder Kratzer auf Objektivoberflächen oder abnormale Erwärmung des Vision-Gehäuses.

Technische Hinweise

Implementieren Sie regelmäßige Reinigungs- und Inspektionspläne unter Verwendung zugelassener Objektivreiniger und Druckluft, während Sie Umgebungskontrollen (z.B. Gehäuse, Luftspülungen) gewährleisten, um die Kontaminationsexposition zu minimieren.
Etablieren Sie regelmäßige Kalibrierungs- und Softwarevalidierungsprotokolle, einschließlich Temperaturkompensationsanpassungen, um die Genauigkeit aufrechtzuerhalten und frühzeitige Leistungsverschlechterung zu erkennen.

Konformität und Fertigungsnormen

Referenznormen

ISO 9283:1998 - Leistungskriterien und Prüfverfahren für IndustrieroboterANSI/RIA R15.06 - Sicherheitsanforderungen für Industrieroboter und RobotersystemeCE-Kennzeichnung - Konformität mit EU-Maschinenrichtlinie 2006/42/EG

Fertigungsgenauigkeit

Positioniergenauigkeit: +/-0,05 mm
Wiederholgenauigkeit: +/-0,02 mm

Qualitätsprüfung

Kalibrierungsverifikationstest unter Verwendung zertifizierter Kalibrierungsziele
Umgebungsleistungstest (Temperatur, Feuchtigkeit, Vibration)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermischer Ausdehnungskoeffizienten-Mismatch des Objektivs (Δα = 8,0×10⁻⁶ K⁻¹), der eine Brennpunktebenenverschiebung verursacht → Bildunschärfe über 2-Pixel-RMS-Fehler bei Arbeitsabstand → Athermalisiertes Objektivdesign unter Verwendung von Calciumfluorid-Elementen mit dn/dT = -8,5×10⁻⁶

EMI-induziertes Takt-Jitter über 50 ps in der CMOS-Sensor-Taktsteuerungsschaltung → Pixel-Auslesesynchronisationsfehler, der räumliche Verzerrung >0,1 mm verursacht → Geschützte Taktverteilung mit H-Feld-Abschirmung, die 60 dB Dämpfung bei 900 MHz bietet

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Bildverarbeitungsführungssystem

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Bildverarbeitungsführungssystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Wie hoch ist die Erkennungsgenauigkeit des Bildverarbeitungsführungssystems?

Das System bietet eine Erkennungsgenauigkeit von ±0,1 mm, was für enge Palettiermuster geeignet ist. Die tatsächliche Leistung kann jedoch je nach Modell und Anwendung variieren; verifizieren Sie dies mit dem Hersteller.

Welche Kommunikationsschnittstellen unterstützt das System?

Das System unterstützt Ethernet und PROFINET (gemäß IEC 61158) für die Integration mit SPS und Robotersteuerungen. Bestätigen Sie die genauen Schnittstellenoptionen für Ihr Modell.

Was ist der Betriebstemperaturbereich?

Das System arbeitet im Bereich von 0–50 °C. Außerhalb dieses Bereichs kann es zu Sensorabweichungen kommen. Stellen Sie sicher, dass die Umgebung diese Bedingungen erfüllt, oder konsultieren Sie den Hersteller für erweiterte Bereiche.

Welche Schutzarten sind verfügbar?

Das System bietet Schutzarten von IP54 bis IP65 gemäß IEC 60529. IP65 ist für Abwaschumgebungen geeignet. Verifizieren Sie die Schutzart für Ihre spezifische Konfiguration.
