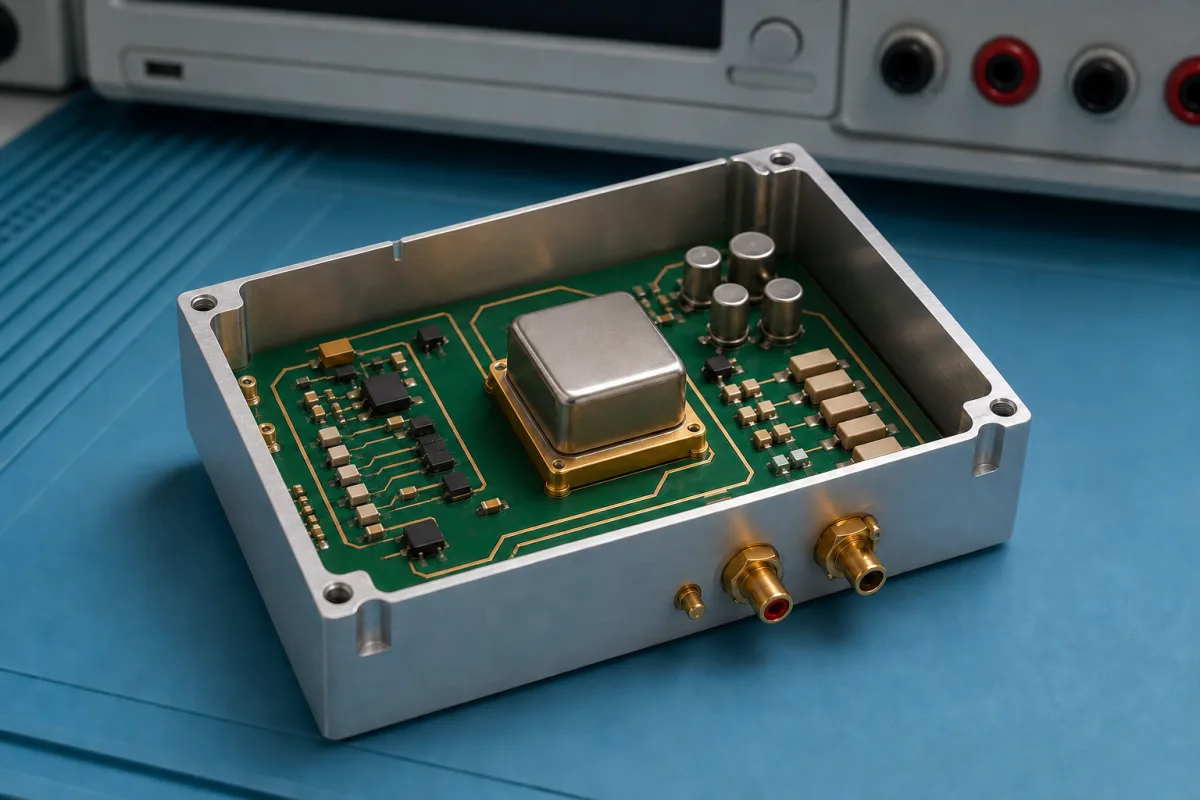

Referenzspannungsquelle

Eine Referenzspannungsquelle ist eine kritische Komponente in einem Analog-Digital-Wandler (ADC), die eine hochgenaue, stabile und temperaturunabhängige Gleichspannung erzeugt. Diese Spannung dient als absolute Referenz, mit der das analoge Eingangssignal verglichen und quantisiert wird, und bestimmt direkt die Genauigkeit, Linearität und Auflösung des digitalen Ausgangs. Im Kontext der Herstellung von Computern, elektronischen und optischen Produkten ist diese Komponente für die zuverlässige Signalumwandlung in verschiedenen elektronischen Systemen unerlässlich. Die Referenzspannungsquelle wird typischerweise mit Bandgap-Referenzschaltungen, Zener-Dioden oder vergrabenen Zener-Strukturen implementiert, die eine inhärente Stabilität gegenüber Schwankungen der Versorgungsspannung, Temperatur und Last bieten. Die Ausgangsspannung wird dann gepuffert und dem Komparator des ADC oder der Logik des sukzessiven Approximationsregisters (SAR) als Quantisierungsmaßstab zugeführt. Die Nennausgangsspannung ist eine wichtige Spezifikation, die üblicherweise in Werten wie 2,5 V oder 4,096 V erhältlich ist, aber der genaue Wert muss für das spezifische Modell und die Anwendung bestätigt werden. Die Komponente wird auf einem Silizium-Halbleitersubstrat mit Metallverbindungen hergestellt, was präzise elektrische Eigenschaften gewährleistet. Bei der Auswahl einer Referenzspannungsquelle müssen Ingenieure die Ausgangsspannung, den Temperaturkoeffizienten, die Anfangsgenauigkeit und die Langzeitstabilität gegen die Anforderungen ihres ADC-Designs verifizieren. Es ist wichtig zu beachten, dass die Leistung des ADC direkt von der Qualität der Referenzspannung beeinflusst wird, daher sind eine ordnungsgemäße Auswahl und Verifizierung entscheidend. Für den Einkauf bestätigen Sie immer die modellspezifischen Parameter und alle anwendbaren Normen mit dem Hersteller oder Lieferanten, da der Verzeichniseintrag nur zur Referenz dient und keine Zertifizierung oder Konformität impliziert.

Die Referenzspannungsquelle verwendet typischerweise Bandgap-Referenzschaltungen, Zener-Dioden oder vergrabene Zener-Strukturen, um eine Spannung zu erzeugen, die inhärent stabil gegenüber Schwankungen der Versorgungsspannung, Temperatur und Last ist. Diese stabile Spannung wird dann gepuffert und dem Komparator des ADC oder der Logik des sukzessiven Approximationsregisters (SAR) als Quantisierungsmaßstab zugeführt. Die Bandgap-Referenz nutzt die Temperaturabhängigkeit der Basis-Emitter-Spannung eines Transistors, um eine Spannung zu erzeugen, die über der Temperatur annähernd konstant ist. Zener-Dioden, insbesondere vergrabene Zener-Typen, bieten geringes Rauschen und hohe Stabilität. Die Pufferstufe stellt sicher, dass die Referenzspannung nicht durch die Last der internen Schaltung des ADC beeinflusst wird.
