RFID-Lesegerät/-Scanner

Auf Basis strukturierter CNFX-Herstellerprofile wird RFID-Lesegerät/-Scanner im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Arbeitsfrequenz bis Lesereichweite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches RFID-Lesegerät/-Scanner wird durch die Baugruppe aus HF-Transceiver und Antenne beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein elektronisches Gerät, das drahtlos Daten von und zu RFID-Tags liest und schreibt, die an Behältern angebracht sind, zur Identifikation und Verfolgung.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

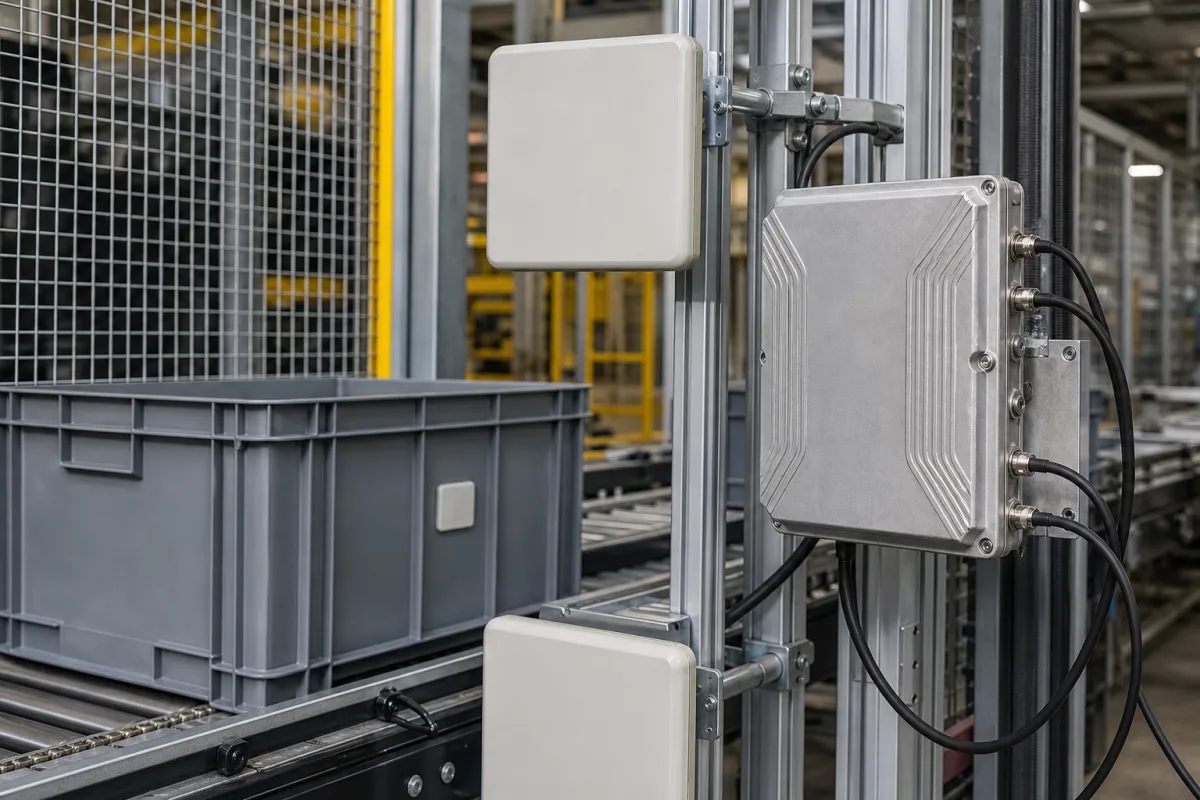

RFID-Lesegerät/-Scanner in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für RFID-Lesegerät/-Scanner

Technische Definition

Das RFID-Lesegerät/-Scanner ist eine Komponente in Container-Identifikationssystemen. Es nutzt Hochfrequenztechnologie, um Container automatisch zu identifizieren und zu verfolgen, indem es Daten von RFID-Tags liest und auf diese schreibt. Dieses Gerät ermöglicht Echtzeit-Sichtbarkeit, Bestandsverwaltung und automatische Datenerfassung in Lieferketten-, Logistik- und Fertigungsprozessen. Das Lesegerät erzeugt ein hochfrequentes elektromagnetisches Feld. Wenn ein RFID-Tag in dieses Feld gelangt, erhält er Energie (passive Tags) oder wird aktiviert (aktive Tags) und sendet seine gespeicherten Daten über modulierte Funkwellen zurück zum Lesegerät. Die Antenne des Lesegeräts erfasst das Signal, demoduliert es und dekodiert die Daten zur Verarbeitung durch ein angeschlossenes System. Zu den wichtigsten Parametern gehören: Betriebsfrequenz 860–960 MHz (UHF-Band, ISO/IEC 18000-63), Lesereichweite 0,5–10 m, Schreibreichweite 0,3–5 m, HF-Ausgangsleistung 10–30 dBm, Kommunikationsschnittstellen (RS232, RS485, USB, Ethernet), Versorgungsspannung 9–36 V DC, Leistungsaufnahme 5–15 W, Betriebstemperatur -20 bis 55 °C, Lagertemperatur -40 bis 85 °C, Luftfeuchtigkeit 10–90 % RH (nicht kondensierend), Schutzart IP54–IP65 (IEC 60529), Abmessungen 150×100×30 mm und Gewicht 300–500 g. Zu den Materialien gehören typischerweise eine Leiterplatte, ein Kunststoff-/Polymergehäuse und Kupferantennenspulen. Diese Werte sind Referenzbereiche und müssen für spezifische Modelle und Anwendungen mit dem Hersteller verifiziert werden. Das Gerät ist für industrielle Umgebungen ausgelegt, aber die tatsächliche Leistung hängt von Tag-Typ, Umgebung und Installation ab. Bestätigen Sie vor Beschaffung oder Einsatz immer modellspezifische Spezifikationen und Konformität mit relevanten Normen.

Funktionsprinzip

Das RFID-Lesegerät erzeugt über seine Antenne ein hochfrequentes elektromagnetisches Feld. Wenn ein RFID-Tag in dieses Feld gelangt, erntet er Energie (passive Tags) oder wird aktiviert (aktive Tags) und sendet seine gespeicherten Daten über modulierte Funkwellen zurück zum Lesegerät. Die Antenne des Lesegeräts erfasst das Signal, demoduliert es und dekodiert die Daten zur Verarbeitung durch das angeschlossene System. Dies ermöglicht automatische Identifikation und Verfolgung ohne Sichtkontakt.

Hauptmaterialien

Leiterplatte (PCB), Kunststoff-/Polymergehäuse, Kupferantennenspulen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Arbeitsfrequenz	860–960 MHz	UHF band for global useISO/IEC 18000-63
Lesereichweite	0.5–10 m	Depends on tag and environment
Schreibreichweite	0.3–5 m	Typically shorter than read range
HF Ausgangsleistung	10–30 dBm	Adjustable per region
Kommunikationsschnittstelle	RS232, RS485, USB, Ethernet	Multiple options for integration
Versorgungsspannung	9–36 V DC	Wide input range
Leistungsaufnahme	5–15 W	Typical operation
Betriebstemperatur	-20–55 °C	Industrietauglich
Lagertemperatur	-40–85 °C	Außer Betrieb
Luftfeuchtigkeit	10–90 % RH	nicht kondensierend
Schutzart	IP54–IP65	Dust and water resistantIEC 60529
Abmessungen	150×100×30 mm	Typical compact size
Gewicht	300–500 g	Depends on model

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

HF-Transceiver
Erzeugt das Sendesignal und empfängt das rückgestreute Signal vom RFID-Transponder.
Material: Halbleiterbauelemente auf Leiterplatte
Antenne
Strahlung des HF-Signals zur Erzeugung der Abfragezone und Erfassung der Rückkehrsignale von Etiketten.
Material: Kupfer
Mikrocontroller/Prozessor
Steuert Leserbetrieb, kodiert/dekodiert Signale und verwaltet Datenkommunikation mit dem Host.
Material: Halbleitersilizium

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (nicht unter Druck)
Weitere Spezifikationen:	Lesereichweite: 0-10 m, Schutzart: IP65/IP67
Betriebstemperatur:	-20°C bis +55°C (Betrieb), -40°C bis +85°C (Lagerung)

Montage- und Anwendungskompatibilität

KunststoffbehälterMetallfässerHolzpaletten

Nicht geeignet: Hochdichte Metallumgebungen (verursacht Signalstörungen)

Auslegungsdaten

Erforderliche Lesereichweite (Entfernung)
RFID-Tag-Typ/Frequenz (UHF, HF, LF)
Anzahl gleichzeitig zu lesender Tags

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-12 m

Belastungs- und Ausfallgrenzen

HF-Signalstärke unter -80 dBm an der Tag-Antenne

Freiraumdämpfung übersteigt 60 dB bei 915 MHz aufgrund der Friis-Übertragungsgleichung: Pr = Pt + Gt + Gr + 20log10(λ/(4πd)), wobei d > 12 m zu Pr < -80 dBm führt

Fertigungskontext

RFID-Lesegerät/-Scanner wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

HF-Signalverschlechterung

Ursache: Antennenschäden durch mechanische Einwirkung, Feuchtigkeitseintritt oder Kontaktkorrosion, die zu reduzierter Lesereichweite und -genauigkeit führen

Ausfall elektronischer Komponenten

Ursache: Überhitzung aufgrund unzureichender Belüftung, Spannungsspitzen oder längerer Exposition gegenüber rauen Umgebungsbedingungen, die zu Fehlfunktionen der Leiterplatte oder des Chips führen

Wartungsindikatoren

Unterbrochener oder vollständiger Verlust der Tag-Erkennung trotz korrekter Positionierung
Ungewöhnliches Brummen oder Klicken vom Gerät oder sichtbare physische Schäden an Antenne/Gehäuse

Technische Hinweise

Regelmäßige Reinigung und Inspektion von Antennen und Anschlüssen zur Vermeidung von Staub-/Feuchtigkeitsansammlungen durchführen und eine ordnungsgemäße Umgebungsabdichtung gemäß Herstellerspezifikationen sicherstellen
Überspannungsschutzgeräte und stabile Stromversorgungen verwenden, ausreichende Belüftung/Kühlung gewährleisten und Montagerichtlinien zur Vermeidung vibrationsbedingter Schäden befolgen

Konformität und Fertigungsnormen

Referenznormen

ISO/IEC 18000-6:2023 (RFID für Artikelmanagement)ANSI/CTA-2046-A (RFID-Interoperabilitätsstandards)CE EN 300 330 (Konformität mit Funkfrequenzspektrum für Kurzstreckengeräte)

Fertigungsgenauigkeit

Antennenausrichtung: +/-0,5° Winkelabweichung
Gehäuse-IP-Schutzart: Dichtungsspalt ≤0,1 mm maximal

Qualitätsprüfung

Konformitätstest für HF-Ausgangsleistung und Frequenzspektrum
Umgebungsbelastungstest (Temperaturwechsel + Vibration)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung über 8 kV am Antennenanschluss → Durchbruch des Gate-Oxids des LNA-Transistors im HF-Frontend → TVS-Diodenarray mit 5 ns Ansprechzeit und 15 kV Klemmspannung an der Antennenschnittstelle

Umgebungstemperatur über 85°C für >30 Minuten → Frequenzdrift des Oszillatorkristalls über ±50 ppm Toleranz hinaus → Temperaturkompensierter Kristalloszillator mit ±2,5 ppm Stabilität von -40°C bis 85°C

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von RFID-Lesegerät/-Scanner

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür RFID-Lesegerät/-Scanner

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Betriebsfrequenz dieses RFID-Lesegeräts?

Die Betriebsfrequenz beträgt 860–960 MHz, was im UHF-Band liegt und auf ISO/IEC 18000-63 referenziert ist. Dieser Bereich ist für den weltweiten Einsatz gedacht, aber die tatsächliche Frequenzzuteilung kann je nach Region variieren. Verifizieren Sie immer die spezifischen Frequenzeinstellungen mit dem Hersteller für Ihr Einsatzgebiet.

Welche Lesereichweite ist zu erwarten?

Die Lesereichweite ist mit 0,5 bis 10 Metern angegeben, abhängig von Tag-Typ und Umgebungsbedingungen. Faktoren wie Tag-Ausrichtung, Störungen und Leistungseinstellungen des Lesegeräts können die tatsächliche Reichweite beeinflussen. Es wird empfohlen, mit Ihren spezifischen Tags und in Ihrer Umgebung zu testen.

Welche Kommunikationsschnittstellen sind verfügbar?

Das Gerät unterstützt RS232, RS485, USB und Ethernet. Dies bietet Flexibilität für die Integration in verschiedene Systeme. Die Wahl der Schnittstelle hängt von Ihrer vorhandenen Infrastruktur und den Datenkommunikationsanforderungen ab. Bestätigen Sie die verfügbaren Optionen für das spezifische Modell.

Was sind die Umgebungsgrenzen für den Betrieb?

Der Betriebstemperaturbereich liegt bei -20 bis 55 °C, die Lagertemperatur bei -40 bis 85 °C und die Luftfeuchtigkeit bei 10–90 % RH (nicht kondensierend). Die Schutzart ist IP54–IP65, was Staub- und Wasserschutz bedeutet. Dies sind Referenzwerte; verifizieren Sie die genauen Werte für Ihr Modell.
