Signalverarbeitungsschaltung

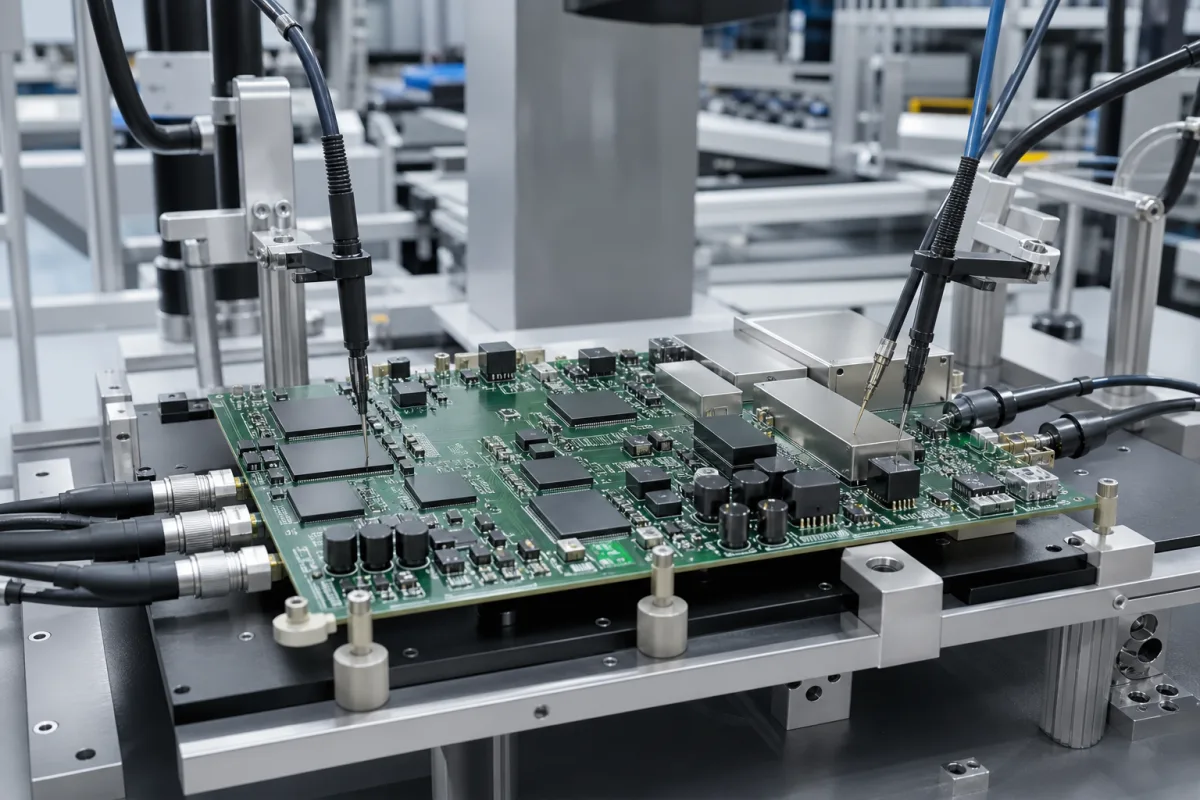

Die Signalverarbeitungsschaltung ist eine spezialisierte elektronische Komponente in Zeilenkameras. Sie empfängt rohe analoge Signale von Fotodetektoren, führt Verstärkung, Filterung, Analog-Digital-Umwandlung und erste Datenverarbeitung durch, um Bilddaten für weitere Analyse und Ausgabe vorzubereiten. Die Schaltung ist typischerweise auf einer Leiterplatte (PCB) mit integrierten Schaltkreisen (ICs), Kondensatoren und Widerständen implementiert. Sie arbeitet mit einem Eingangssignalbereich von 0,1–10 V, einer Abtastrate von 10–100 MS/s pro Kanal und einer ADC-Auflösung von 8–16 Bit (typisch 12 Bit). Das Signal-Rausch-Verhältnis beträgt mindestens 60 dB, und die analoge Bandbreite liegt bei 10–100 MHz, passend zur Pixelrate des Sensors. Die Eingangsimpedanz beträgt 50–75 Ω, um Kabel und Sensorausgang anzupassen. Die Schaltung ist für industrielle Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von -40 bis 85 °C (gemäß IEC 60068-2-1/2), einer Versorgungsspannung von 9–36 V DC und einer Leistungsaufnahme von ≤5 W bei 12 V Versorgung. Sie bietet Schutzarten von IP54–IP65 (gemäß IEC 60529) für staubige oder feuchte Fabrikböden. Digitale Ausgangsschnittstellen umfassen LVDS, Camera Link und GigE. Die Abmessungen der Platine betragen 100×80×25 mm, und das Gewicht liegt bei ≤200 g. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Die Schaltung ist eine Komponente, kein eigenständiges Produkt, und ihre Leistung hängt von der Integration in das Kamerasystem ab.

Die Schaltung empfängt schwache analoge Signale von Fotodetektoren, verstärkt sie auf nutzbare Pegel, wendet Rauschfilterung an, wandelt die analogen Signale über ADCs in digitale Werte um und kann erste Verarbeitung wie Verstärkungsanpassung, Offset-Korrektur oder Pixelkalibrierung durchführen, bevor sie die digitalen Daten an den Hauptprozessor der Kamera überträgt.
