Signalverarbeitungsplatine

Auf Basis strukturierter CNFX-Herstellerprofile wird Signalverarbeitungsplatine im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Versorgungsspannung bis Leistungsaufnahme eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Signalverarbeitungsplatine wird durch die Baugruppe aus Leiterplatte und Analog-Digital-Wandler beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die Signalverarbeitungsplatine ist eine spezialisierte elektronische Komponente im Fischgrätenerkennungs-Sensormodul.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen
Signalverarbeitungsplatine in einer industriellen Fertigungsumgebung

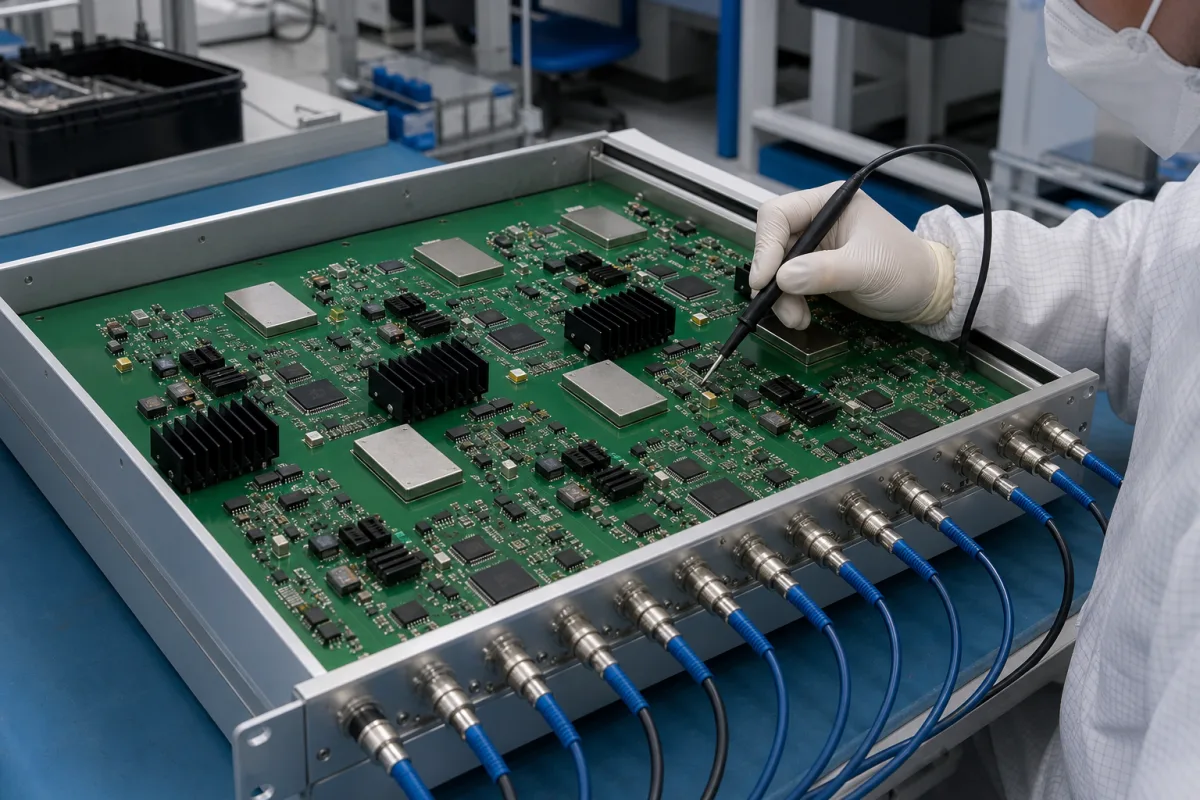

Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Signalverarbeitungsplatine ist eine spezialisierte elektronische Komponente im Fischgrätenerkennungs-Sensormodul. Sie empfängt rohe elektrische Signale von den Erkennungssensoren, konditioniert sie durch Verstärkung, Filterung und Rauschunterdrückung und wandelt sie über Analog-Digital-Wandler in digitale Daten um. Eingebettete Algorithmen verarbeiten die Daten, um Knochenmerkmale zu identifizieren, und die verarbeiteten Daten werden an das Steuerungssystem des Moduls zur Entscheidungsfindung über das Vorhandensein von Fischgräten in Lebensmitteln gesendet. Die Platine basiert auf einem FR-4-Leiterplattensubstrat mit Kupferbahnen und SMD-Komponenten und ist mit einer Silikon-Schutzbeschichtung versehen. Zu den wichtigsten Parametern gehören: Versorgungsspannung 24 V DC ±10 %, Leistungsaufnahme bis 15 W, 8 differenzielle analoge Eingangskanäle, 16-Bit-ADC-Auflösung, einstellbare Abtastraten von 100–1000 kSPS und ein Signal-Rausch-Verhältnis von mindestens 80 dB. Die Betriebstemperatur liegt zwischen -40 und 85 °C, die Lagertemperatur zwischen -55 und 125 °C, und die relative Luftfeuchtigkeit zwischen 5 % und 95 % ohne Kondensation. Die Schutzart beträgt IP54–IP65 gemäß IEC 60529, das Platinenmaterial ist FR-4 gemäß IPC-4101, die Abmessungen betragen 160×100 mm und das Gewicht bis 200 g. Diese Spezifikationen sind Referenzwerte; bitte prüfen Sie modellspezifische Details mit dem Hersteller.

Funktionsprinzip

Die Platine empfängt analoge Signale von den Fischgrätenerkennungssensoren. Sie wendet Signalaufbereitung an, einschließlich Verstärkung, Filterung und Rauschunterdrückung, um die Signalqualität zu verbessern. Die aufbereiteten Signale werden dann über Analog-Digital-Wandler in digitale Form umgewandelt. Eingebettete Algorithmen analysieren die digitalen Daten, um Merkmale zu identifizieren, die auf Fischgräten hinweisen. Die verarbeiteten Daten werden an das Steuerungssystem des Moduls zur weiteren Verarbeitung ausgegeben. Die Leistung der Platine hängt von der richtigen Konfiguration der Abtastrate und Verstärkungseinstellungen ab, die auf die Sensoreigenschaften und Anwendungsanforderungen abgestimmt sein müssen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Versorgungsspannung24 ±10% V DCOutside this range, the board may reset or malfunction.
Leistungsaufnahme≤15 WMaximum power draw under full load.
Anzahl analoger Eingänge8 chDifferential inputs for sensor signals.
ADC Auflösung16 bitHigher resolution improves detection accuracy.
Abtastrate100–1000 kSPSAdjustable per channel; higher rates for faster scanning.
Signal Rausch Verhältnis≥80 dBEnsures reliable detection in noisy environments.
Betriebstemperatur-40–85 °CExtended range for industrial environments.
Lagertemperatur-55–125 °CNon-operating survival range.
Relative Luftfeuchtigkeit5–95 % RHNon-condensing; condensation may cause short circuits.
SchutzartIP54–IP65Protects against dust and water jets.IEC 60529
LeiterplattenmaterialFR-4Glass epoxy; UL 94V-0 rated.IPC-4101
Platinenmaße160×100 mmStandard Eurocard form factor.
Gewicht≤200 gLightweight for easy integration.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

FR-4-Leiterplattensubstrat Kupferleiterbahnen SMD-Elektronikbauteile Silikon-Konformalbeschichtung

Komponenten / BOM

Components / BOM
  • Leiterplatte
    Die Platine selbst: das Substrat und die Kupferleiterbahnen, die Strom und Signale zwischen den darauf befindlichen Bauteilen führen.
  • Analog-Digital-Wandler
    Wandelt analoge Sensorsignale in digitale Daten zur Verarbeitung um
    Material: Halbleiter aus Silizium
  • Signalverstärkerschaltung
    Verstärkt schwache Sensorsignale auf nutzbare Pegel
    Material: Kupferleiterbahnen und Halbleiterbauelemente
  • Digitaler Signalprozessor
    Führt Algorithmen zur Analyse von Knochendetektionsmustern aus
    Material: Silizium-Halbleiter
  • Spannungsregelungsschaltung
    Stellt allen Leiterplattenkomponenten eine stabile Spannung bereit
    Material: Kupferleiterbahnen und elektronische Bauelemente

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektromagnetische Störungen von benachbarten 480-VAC-Motorantrieben → Signal-Rausch-Verhältnis-Degradation unter 20 dB, die zu Fehlerkennung führt → Geschirmte verdrillte Kabel mit Ferritkernen und Differenzsignalisierung
Kapazitoren-Elektrolyttrocknung bei 85 °C Umgebungstemperatur → Netzteilschwankungen über 100 mVss, die die ADC-Umwandlung stören → Festkörper-Polymerkondensatoren mit 105 °C und 5000-Stunden-Lebensdauer

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-5,0 V Eingangssignalbereich, -40 °C bis +85 °C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Eingangsspannung über 5,5 V führt zu Operationsverstärker-Sättigung, Temperatur über 90 °C löst thermische Abschaltung aus
Halbleitersperrschichtdurchbruch bei 5,5 V aufgrund des Zener-Effekts, Silizium-Thermal-Runaway über 90 °C
Fertigungskontext
Signalverarbeitungsplatine wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Signalverarbeitungsplatine Fischgrätenerkennung Sensor-Signalaufbereitung ADC Industriekomponente

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Fischgrätenerkennungs-Sensormodul
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nur atmosphärisch (geschlossenes System)
Weitere Spezifikationen:Signalfrequenzbereich: 1 kHz bis 10 MHz, Eingangsspannung: 5 V DC ±5%, Leistungsaufnahme: <2 W, Luftfeuchtigkeit: 10-90 % nicht kondensierend
Betriebstemperatur:0 °C bis 70 °C (Betrieb), -40 °C bis 85 °C (Lagerung)
Montage- und Anwendungskompatibilität
Süßwasser-VerarbeitungslinienSalzwasser-FiltrationssystemeLebensmittelgeeignete Edelstahlgehäuse
Nicht geeignet: Hochdruck-Reinigungsumgebungen mit direktem Wasserkontakt
Auslegungsdaten
  • Sensorausgangssignaltyp und Spannungsbereich
  • Erforderliche Verarbeitungsgeschwindigkeit (Abtastungen pro Sekunde)
  • Anzahl der gleichzeitig zu verarbeitenden Sensorkanäle

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Thermische Spannungsrisse
Ursache: Zyklische Temperaturschwankungen, die zu Lötstellenermüdung und Delamination der Leiterplatte führen
Elektrochemische Migration
Ursache: Feuchtigkeitseintritt in Kombination mit ionischer Kontamination, die zu dendritischem Wachstum und Kurzschlüssen führt
Wartungsindikatoren
  • Intermittierende Signalausgabe oder vollständiger Signalausfall während des Betriebs
  • Hörbares hochfrequentes Pfeifen oder Summen von Platinenkomponenten
Technische Hinweise
  • Implementieren Sie eine Konformalbeschichtung mit geeigneter Feuchtigkeitskontrolle, um feuchtigkeitsbedingte Ausfälle zu verhindern
  • Installieren Sie thermische Managementlösungen (Kühlkörper, erzwungene Luftkühlung), um stabile Betriebstemperaturen aufrechtzuerhalten

Konformität und Fertigungsnormen

Referenznormen
IEC 61000-6-2:2019 - Elektromagnetische Verträglichkeit (EMV)IPC-A-610H - Akzeptanzkriterien für elektronische Baugruppen
Fertigungsgenauigkeit
  • Leiterbahnbreite: +/-0,05 mm
  • Bauteilpositionierungsgenauigkeit: +/-0,1 mm
Qualitätsprüfung
  • Automatisierte Optische Inspektion (AOI)
  • In-Circuit-Test (ICT)

Hersteller von Signalverarbeitungsplatine
