Temperaturkompensationsmodul

Das Temperaturkompensationsmodul ist eine spezielle elektronische Komponente, die für die Integration in Referenzsensoren in industriellen Messsystemen entwickelt wurde. Seine Hauptfunktion besteht darin, die Messgenauigkeit über verschiedene thermische Bedingungen hinweg aufrechtzuerhalten, indem es kontinuierlich die Umgebungstemperatur überwacht und Korrekturalgorithmen auf das Ausgangssignal des Sensors anwendet. Dieses Modul adressiert thermische Drift, eine häufige Fehlerquelle in Sensorkomponenten, und gewährleistet konsistente und zuverlässige Messwerte in Umgebungen, in denen Temperaturschwankungen zu erwarten sind.

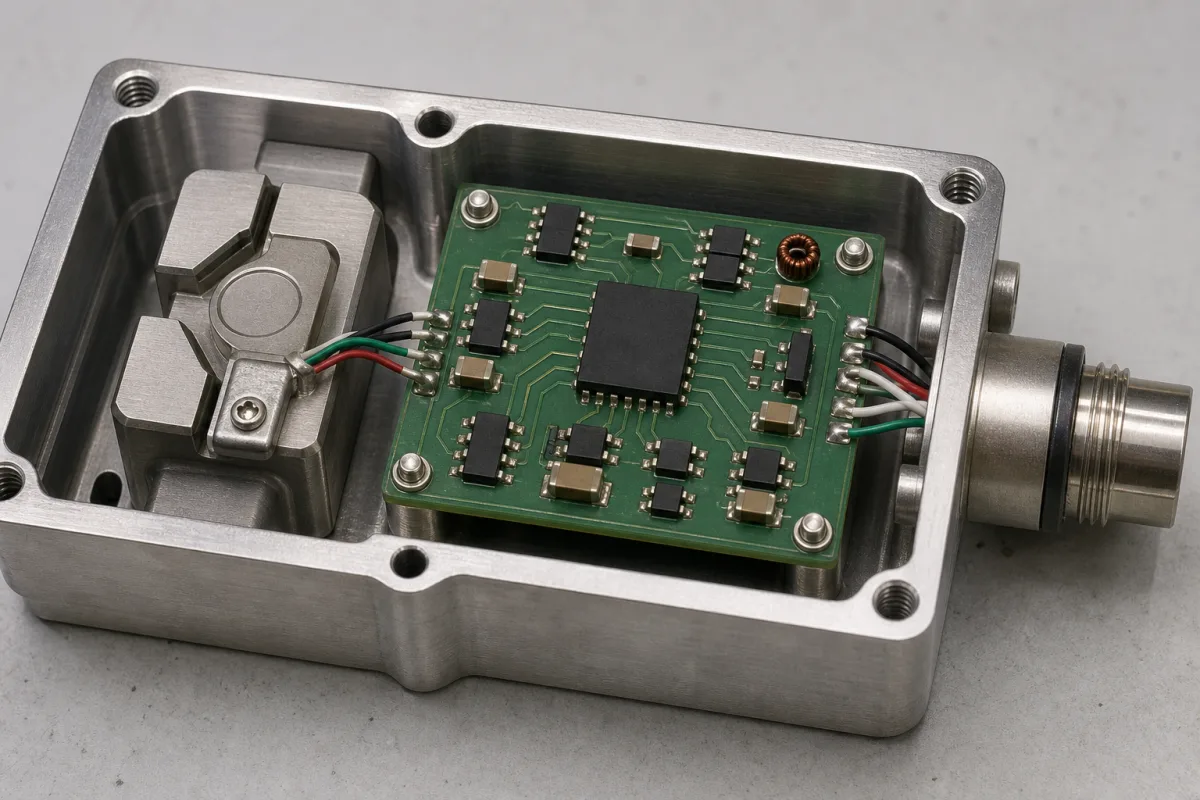

Das Modul ist auf einer Leiterplatte (PCB) aufgebaut und enthält Halbleiterkomponenten sowie Temperaturfühlelemente wie Thermistoren oder Widerstandsthermometer (RTDs). Diese Elemente erkennen Temperaturänderungen, und die Schaltung des Moduls wendet mathematische Kompensationsalgorithmen an – oft polynomial oder tabellenbasiert – um das Ausgangssignal des Primärsensors anzupassen. Dies gleicht temperaturabhängige Variationen der Sensoreigenschaften aus und verbessert so die Gesamtmessgenauigkeit.

Das Modul arbeitet über einen weiten Eingangsspannungsbereich von 9–36 V DC und eignet sich für verschiedene industrielle Stromversorgungen. Es bietet einen standardmäßigen analogen Ausgang von 4–20 mA für die nahtlose Integration in Prozesssteuerungssysteme. Die Genauigkeit beträgt ±0,1 % vom Messbereich (FS), einschließlich Linearität und Hysterese. Der Temperaturkompensationsbereich erstreckt sich von -40 bis 85 °C, mit einem Temperaturkoeffizienten von ±0,005 % FS/°C, was den Restfehler nach der Kompensation angibt. Die Ansprechzeit beträgt ≤10 ms, um 90 % des Endwerts zu erreichen, was zeitnahe Anpassungen gewährleistet.

Das Modul ist für industrielle Umgebungen ausgelegt und arbeitet bei Temperaturen von -40 bis 85 °C und kann bei -55 bis 125 °C gelagert werden. Es hält nicht kondensierender Luftfeuchtigkeit von 0–95 % relativer Luftfeuchtigkeit stand und bietet eine Schutzart von IP65 gemäß IEC 60529, was Staubdichtheit und Schutz gegen Wasserstrahlen bedeutet. Die medienberührten Teile bestehen aus Edelstahl 316L gemäß ASTM A240, was Korrosionsbeständigkeit gewährleistet. Das Modul ist leicht (≤200 g) und hat kompakte Abmessungen von 50×30×20 mm, was eine einfache Montage in platzbeschränkten Anwendungen erleichtert.

Für jede spezifische Anwendung ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche sind, die für das tatsächliche Modell bestätigt werden müssen.

Das Temperaturkompensationsmodul arbeitet mit eingebauten Temperatursensoren wie Thermistoren oder RTDs, um kontinuierlich die Umgebungstemperatur in der Nähe des Primärsensors zu messen. Wenn Temperaturänderungen erkannt werden, wendet die Schaltung des Moduls einen Kompensationsalgorithmus an – typischerweise polynomial oder tabellenbasiert – um das Ausgangssignal des Primärsensors anzupassen. Diese Anpassung gleicht die temperaturabhängigen Variationen der Sensoreigenschaften wie Widerstand oder Spannungsausgang aus und minimiert so Messfehler. Die Ansprechzeit des Moduls ist schnell, sodass Korrekturen zeitnah angewendet werden, um die Genauigkeit über den angegebenen Temperaturbereich zu erhalten.
