Signalaufbereitungsschaltung

Auf Basis strukturierter CNFX-Herstellerprofile wird Signalaufbereitungsschaltung im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Eingangssignalbereich bis Ausgangssignalbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Signalaufbereitungsschaltung wird durch die Baugruppe aus Operationsverstärker (Op-Verstärker) und Filter-Netzwerk (RC/LC) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schaltung, die rohe Sensorsignale für die Verarbeitung durch industrielle Steuerungssysteme aufbereitet

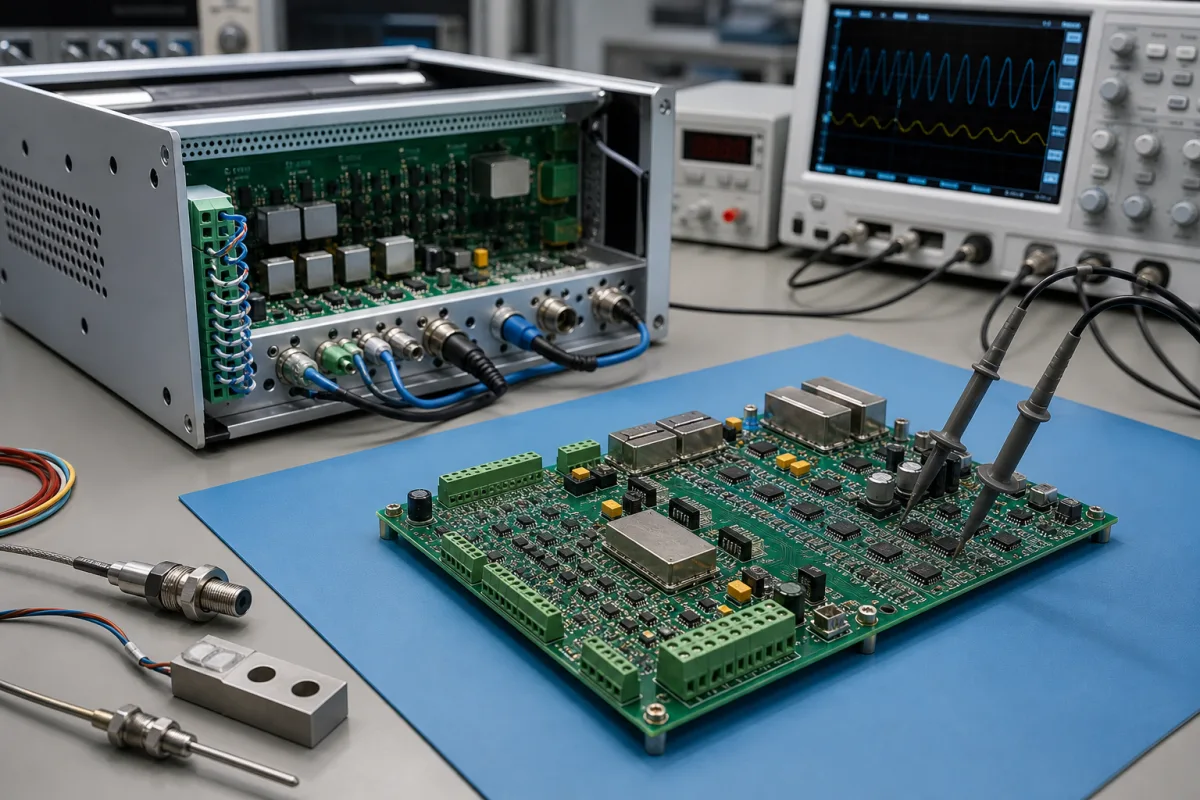

Signalaufbereitungsschaltung in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Eine Signalaufbereitungsschaltung ist eine spezialisierte elektronische Komponente, die in industriellen Systemen verwendet wird, um eine Schnittstelle zwischen Sensoren oder Messumformern und Steuerungs- oder Datenerfassungsgeräten bereitzustellen. Ihre Hauptfunktion besteht darin, schwache, verrauschte oder inkompatible elektrische Signale von Sensoren zu empfangen und in saubere, standardisierte Signale umzuwandeln, die für die Analog-Digital-Umwandlung und die anschließende Verarbeitung durch Steuerungen, SPSen oder Datenerfassungssysteme geeignet sind. Die Schaltung führt typischerweise Verstärkung durch, um die Signalstärke zu erhöhen, Filterung, um Rauschen und Störungen zu entfernen, Linearisierung, um Sensor-Nichtlinearitäten zu korrigieren, und Umwandlung in Standardausgabeformate wie 4–20 mA Stromschleifen oder 0–10 V Spannungssignale. Sie bietet auch Impedanzanpassung, um Signalreflexionen zu verhindern und eine genaue Übertragung zu gewährleisten. Das Gerät ist für industrielle Umgebungen ausgelegt, mit Funktionen wie Verpolungsschutz, Isolationsspannung bis zu 1500 V RMS (gemäß IEC 61010) und Schutzarten von IP54 bis IP65 (gemäß IEC 60529). Es arbeitet in einem Temperaturbereich von -40 bis 85 °C und kann bei -55 bis 125 °C gelagert werden. Die Schaltung wird typischerweise auf einer Hutschiene montiert und hat Abmessungen von 100×75×25 mm, mit einem Gewicht von etwa 150 g. Sie besteht aus einer Leiterplatte (PCB) mit Halbleiterkomponenten wie Operationsverstärkern und Transistoren sowie passiven Komponenten wie Widerständen, Kondensatoren und Induktivitäten. Der Eingangssignalbereich beträgt typischerweise 0–10 V, der Ausgangssignalbereich 4–20 mA, mit einer Genauigkeit von ±0,1 % vom Messbereich. Die Bandbreite reicht von 0 bis 100 kHz, und die Versorgungsspannung beträgt 24 V DC ±10 %. Der Lastwiderstand für den Stromausgang reicht von 0 bis 500 Ω. Dieses Produkt ist eine Komponente zur Integration in größere Systeme; es ist kein eigenständiges Messgerät. Benutzer müssen modellspezifische Werte und Normen vor der Beschaffung oder Installation mit dem rechtlichen Hersteller oder Lieferanten verifizieren.

Funktionsprinzip

Die Schaltung empfängt elektrische Signale von Sensoren über Eingangsklemmen. Diese Signale durchlaufen Verstärkungsstufen, die ihre Stärke auf brauchbare Werte erhöhen. Filterkomponenten, einschließlich Widerständen, Kondensatoren und Induktivitäten, entfernen Rauschen und Störungen aus dem Signal. Eine Impedanzanpassung wird durchgeführt, um Signalreflexionen zu verhindern und eine korrekte Übertragung zu gewährleisten. Das aufbereitete Signal wird dann über Ausgangsklemmen an nachgeschaltete Verarbeitungseinheiten ausgegeben. Diese physikalische Transformation gewährleistet Signalintegrität und Kompatibilität in der industriellen Umgebung.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Eingangssignalbereich0–10 VTypical analog sensor output
Ausgangssignalbereich4–20 mAStandard industrial current loop
Genauigkeit±0.1 % FSIncludes linearity and hysteresis
Bandbreite0–100 kHzFor dynamic sensor signals
Versorgungsspannung24 ±10% V DCReverse polarity protected
Betriebstemperatur-40–85 °CExtended industrial range
Lagertemperatur-55–125 °CNon-operating
SchutzartIP54–IP65For enclosureIEC 60529
Isolationsspannung1500 V RMSInput to outputIEC 61010
Lastwiderstand0–500 ΩFor current output
Abmessungen100×75×25 mmDIN rail mount
Gewicht150 gApproximate

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Leiterplatte (PCB) Halbleiterbauelemente (Operationsverstärker, Transistoren) Passive Bauelemente (Widerstände, Kondensatoren, Induktivitäten)

Komponenten / BOM

Components / BOM
  • Operationsverstärker (Op-Verstärker)
    Verstärkt das niedrige Sensorsignal auf ein höheres, nutzbares Spannungsniveau.
    Material: Silizium (Halbleiter)
  • Filter-Netzwerk (RC/LC)
    Entfernt hochfrequentes Rauschen oder spezifische Störungen vom Signal, um das Signal-Rausch-Verhältnis zu verbessern.
    Material: Widerstände, Kondensatoren, Induktivitäten
  • Analog-Digital-Umsetzer (ADU)
    Wandelt das konditionierte analoge Signal in ein digitales Format zur Verarbeitung durch digitale Steuerungen oder Mikroprozessoren um (falls im Schaltkreis enthalten).
    Material: Silizium (Halbleiter)
  • Spannungsregler / Referenz
    Stellt stabile Referenzspannungen für Verstärkungs- und Wandlerschaltungen bereit, um Ausgangsgenauigkeit und -stabilität zu gewährleisten.
    Material: Silizium (Halbleiter)
  • Eingangsschutzschaltung
    Schützt vor Spannungsspitzen, elektrostatischen Entladungen und umgekehrter Polarität
    Material: Dioden, Überspannungsableiter, Widerstände
  • Impedanzanpassungsnetzwerk
    Passt Ein-/Ausgangsimpedanz an, um Signalreflexion und -verlust zu verhindern
    Material: Widerstände, Kondensatoren, Induktivitäten in spezifischen Anordnungen
  • Stromversorgungsregelung
    Stellt allen Schaltungskomponenten eine stabile, saubere Stromversorgung bereit
    Material: Spannungsregler, Kondensatoren, Induktivitäten

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV HBM Avalanche-Durchbruch des Eingangsschutzdioden TVS-Dioden mit 5,6 V Klemmspannung in der Eingangsstufe
Gleichtaktspannung über 12 VDC Differenz Sättigung des Instrumentierungsverstärkers an der Versorgungsspannung Isolierter DC-DC-Wandler mit 1,5 kV Isolationsbarriere

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-10 VDC Eingang, -40°C bis +85°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Eingangsspannung über ±15 VDC verursacht Operationsverstärker-Sättigung, Temperatur über 125°C verursacht Halbleiter-Sperrschichtdurchbruch
Thermisches Durchgehen von Halbleitern bei 125°C Sperrschichttemperatur, Beschädigung der Operationsverstärker-Eingangsstufe durch Überspannung über 15 VDC
Fertigungskontext
Signalaufbereitungsschaltung wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Signal Conditioner Signal Conditioning Module Signal Processing Circuit

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nicht anwendbar (elektronische Komponente)
Weitere Spezifikationen:Eingangssignalbereich: 0-10V, 4-20mA, ±5V; Ausgangssignal: 0-10V, 4-20mA; Isolationsspannung: 1500V RMS min; Genauigkeit: ±0,1% vom Endwert
Betriebstemperatur:-40°C bis +85°C (Industriequalität), -20°C bis +70°C (Kommerzielle Qualität)
Montage- und Anwendungskompatibilität
Temperatursensoren (RTDs, Thermoelemente)Druckaufnehmer (Dehnungsmessstreifen, piezoelektrisch)Durchflussmesser (Turbinen-, magnetisch)
Nicht geeignet: Hochspannungs-Lichtbogenschweißumgebungen (EMV/Störstrahlungsinterferenz)
Auslegungsdaten
  • Sensorausgangssignaltyp und -bereich
  • Erforderlicher Ausgangssignaltyp für das Steuerungssystem
  • Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit, EMV-Schutz)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Signaldrift oder Offset
Ursache: Thermische Belastung von Bauteilen (z.B. Widerstände, Operationsverstärker) verursacht Parameteränderungen, Alterung von Elektrolytkondensatoren führt zu Leckage oder Kapazitätsänderung, oder Kontamination auf Leiterplattenbahnen verändert die Impedanz.
Rauschverstärkung oder Verzerrung
Ursache: Schlechte Erdung oder Abschirmung führt zu elektromagnetischen Störungen (EMV), verschlechterte Lötstellen verursachen intermittierende Verbindungen, oder Überspannung/elektrostatische Entladung (ESD) beschädigt empfindliche ICs wie Verstärker oder Filter.
Wartungsindikatoren
  • Unregelmäßige oder instabile Ausgangswerte an angeschlossenen Überwachungsgeräten (z.B. Messgeräte, SCADA-Systeme), die auf Signalinkonsistenz hinweisen.
  • Hörbares Summen oder Brummen von der Schaltung, das auf Bauteilvibration (z.B. von Induktivitäten) oder Lichtbogenbildung aufgrund von Isolationsversagen hindeutet.
Technische Hinweise
  • Regelmäßige Kalibrierung und Umgebungsüberwachung (z.B. Temperatur, Luftfeuchtigkeit) implementieren, um Drift frühzeitig zu erkennen und zu korrigieren, unter Verwendung stabiler, hochwertiger Bauteile, die für die Betriebsbedingungen ausgelegt sind.
  • Geeignete EMV-Abschirmung sicherstellen, sichere Montage zur Minimierung von Vibrationen und Verwendung von Überspannungsschutz oder Filtern zum Schutz vor Spannungsspitzen und elektrischem Rauschen.

Konformität und Fertigungsnormen

Referenznormen
DIN EN 61000-6-2:2019 (EMV-Störfestigkeit für industrielle Umgebungen)DIN EN 61010-1:2010 (Sicherheitsanforderungen für elektrische Betriebsmittel)
Fertigungsgenauigkeit
  • Widerstandstoleranz: +/-1% (für präzise Signalaufbereitung)
  • Temperaturstabilität: +/-0,5°C über den Betriebsbereich
Qualitätsprüfung
  • EMV-Störfestigkeitsprüfung (leitungsgeführte/abgestrahlte Störfestigkeit)
  • Signalgenauigkeitsprüfung über den gesamten Eingangsbereich

Hersteller von Signalaufbereitungsschaltung

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Kamera-Array

Ein Multikamerasystem, das synchronisierte Bilder aus mehreren Winkeln erfasst, um 3D-Raumdaten zu erzeugen.

Spezifikationen ansehen ->
3D-Optiksensorkopf

Die optische Sensorkomponente eines automatischen Lötpasten-Inspektionssystems (SPI), die 3D-Höhendaten von Lötpastenablagerungen auf Leiterplatten erfasst.

Spezifikationen ansehen ->
A/D-Wandler

Ein A/D-Wandler (Analog-Digital-Wandler) ist ein Bauteil, das in industriellen Steuerungs- und Überwachungssystemen verwendet wird, um kontinuierliche analoge Eingangssignale wie Spannung oder Strom in diskrete digitale Ausgangswerte umzuwandeln.

Spezifikationen ansehen ->
A/D-Wandler

Elektronisches Bauteil, das analoge Signale von Encodern in digitale Signale zur Verarbeitung umwandelt

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Eingangssignalbereich dieser Signalaufbereitungsschaltung?

Der typische analoge Sensoreingangsbereich beträgt 0–10 V. Überprüfen Sie jedoch immer den genauen Bereich für das spezifische Modell mit dem Hersteller.

Welches Ausgangssignal liefert diese Schaltung?

Der Standardausgang ist eine 4–20 mA Stromschleife, die in industriellen Anwendungen üblich ist. Bestätigen Sie den Ausgangstyp und -bereich für Ihr Modell.

Wie hoch ist die Isolationsspannung?

Die Isolationsspannung beträgt 1500 V RMS (Eingang zu Ausgang) gemäß IEC 61010. Dies ist ein Referenzwert; überprüfen Sie das Datenblatt für das spezifische Modell.

Kann diese Schaltung in rauen Umgebungen verwendet werden?

Sie hat eine Schutzart von IP54–IP65 (gemäß IEC 60529) und arbeitet von -40 bis 85 °C. Verifizieren Sie diese Werte für Ihr spezifisches Modell.
