Technische Definition

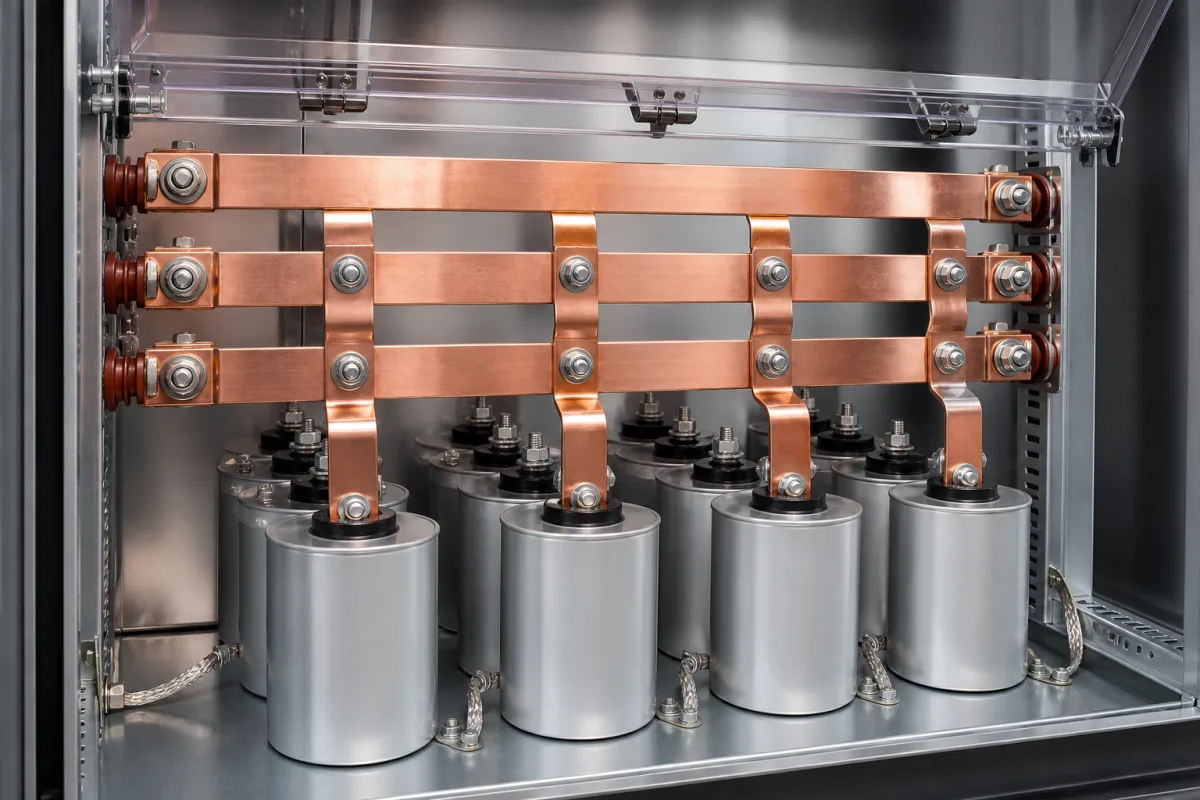

Verbindungssammelschienen sind starre, flache oder rohrförmige leitfähige Elemente aus Kupfer oder Aluminium, die niederohmige elektrische Verbindungen zwischen einzelnen Kondensatoreinheiten, Sicherungen, Entladewiderständen und anderen Komponenten innerhalb einer Leistungskondensatorbank herstellen. Sie gewährleisten eine zuverlässige Stromverteilung und mechanische Stabilität in der Baugruppe. Diese Sammelschienen sind für Dauerströme von 100 A bis 4000 A bei Bemessungsspannungen von 0,4 kV bis 1,2 kV ausgelegt, mit Bemessungs-Kurzzeitstromfestigkeit von 10 kA bis 100 kA für 1 Sekunde gemäß IEC 61439. Die Querschnitte reichen von 20×3 mm bis 120×10 mm, Längen von 200 mm bis 3000 mm, mit Toleranzen von ±0,5 mm auf Querschnittsmaße (ISO 2768-m). Die elektrische Leitfähigkeit beträgt mindestens 58 MS/m für Kupfer (C11000 nach ASTM B187) und mindestens 36 MS/m für Aluminium (optional 6061-T6). Die maximale Betriebstemperatur beträgt 105°C Dauerbetrieb, mit einem Spitzenwert von 120°C für 2 Stunden, und die minimale Betriebstemperatur beträgt -40°C für Außeninstallationen. Die Oberflächenbehandlung ist Verzinnung (5–15 μm) nach ISO 2093, optional Versilberung oder Vernickelung. Das Gewicht liegt je nach Querschnitt zwischen 0,5 und 15 kg/m. Die Sammelschiene selbst hat Schutzart IP00, das Gehäuse kann jedoch IP20 bis IP54 bieten. Diese Sammelschienen werden in Leistungskondensatorbänken für Anwendungen wie Blindleistungskompensation, Filterung und Blindleistungsbereitstellung eingesetzt. Die Auswahl erfolgt basierend auf erforderlichem Nennstrom, Spannung, Kurzschlussfestigkeit und mechanischer Anordnung. Die Überprüfung modellspezifischer Werte und die Einhaltung von Normen sind mit dem Hersteller oder Lieferanten zu bestätigen.
Funktionsprinzip
Sammelschienen fungieren als gemeinsame elektrische Leiter, die Strom zwischen mehreren Punkten in der Kondensatorbank führen. Sie minimieren Spannungsabfall und Wärmeentwicklung, indem sie einen hochleitfähigen Pfad mit ausreichendem Querschnitt bieten und so eine ausgewogene Stromverteilung unter parallelen Kondensatoreinheiten sicherstellen. Der Querschnitt der Sammelschiene ist so dimensioniert, dass die Temperaturerhöhung innerhalb der Grenzen bleibt, und ihre starre Struktur bietet mechanische Unterstützung. Bei Kurzschlüssen muss die Sammelschiene thermischen und mechanischen Belastungen standhalten, ohne sich zu verformen oder zu versagen. Korrekte Montage und Anzugsdrehmoment sind entscheidend, um einen niedrigen Kontaktwiderstand und Überhitzung zu vermeiden.
