Technische Definition

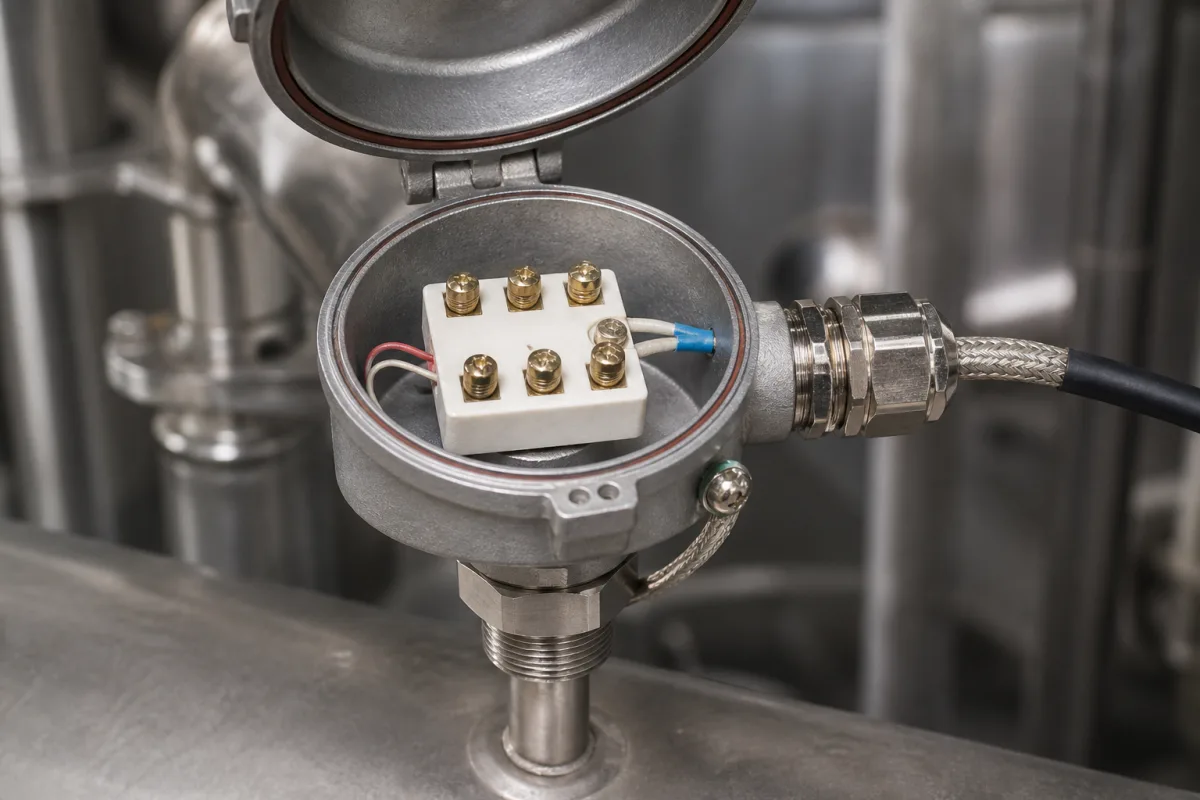

Ein Anschlusskopf oder Klemmenblock ist eine kritische Komponente von Temperatursensoren, die ein sicheres, isoliertes Gehäuse für elektrische Verbindungen zwischen der Sensorprobe und externen Steuer- oder Überwachungssystemen bietet. Es schützt die interne Verdrahtung des Sensors vor Umwelteinflüssen und gewährleistet eine zuverlässige Signalübertragung. Der Anschlusskopf enthält Klemmenblöcke oder Schraubklemmen, die die Sensorleitungen mechanisch sichern und elektrisch mit externen Kabeln verbinden. Es bietet Umweltschutz (IP-Schutzart) und kann Funktionen zur Zugentlastung und elektrischen Isolierung umfassen. Typische Materialien sind Thermoplast (PBT, PA66), Edelstahl und Messingklemmen. Wichtige Parameter sind Nennstrom (10–32 A), Nennspannung (250–600 V), Leiterquerschnitt (0,2–2,5 mm²), Polzahl (2–12), Kontaktwiderstand (≤5 mΩ), Isolationswiderstand (≥1000 MΩ bei 500 V DC), Spannungsfestigkeit (2,5–4 kV), Betriebstemperatur (-40–85 °C), Schutzart (IP20–IP65), Gehäusematerial (PA66, UL 94 V-0), Anzugsdrehmoment (0,5–0,8 N·m) und Gewicht (10–50 g). Diese Werte sind Referenzbereiche gemäß IEC 60947-7-1 und IEC 60529; überprüfen Sie modellspezifische Werte mit dem Hersteller. Die Auswahl des Anschlusskopfes basiert auf Sensortyp, Kabeleinführung, Umgebungsbedingungen und elektrischen Anforderungen. Er ist entscheidend für die Signalintegrität und Systemzuverlässigkeit. Wartungssignale umfassen lose Verbindungen, Korrosion oder Überhitzung. Fehlergrenzen umfassen Überschreitung von Nennstrom oder -spannung, falsches Anzugsdrehmoment oder Überschreitung der IP-Schutzart. Konsultieren Sie immer den Hersteller für spezifische Anwendungshinweise. Modellspezifische Werte und anwendbare Normen sind vor der Beschaffung mit dem rechtlichen Hersteller oder Lieferanten zu prüfen.
Funktionsprinzip
Der Anschlusskopf bietet ein sicheres, isoliertes Gehäuse für elektrische Verbindungen. Im Inneren klemmen Klemmenblöcke oder Schraubklemmen die Sensorleitungen und externen Kabel mechanisch fest und erzeugen einen niederohmigen elektrischen Pfad. Das Gehäuse schützt vor Feuchtigkeit, Staub und mechanischen Schäden, wobei die IP-Schutzart den Schutzgrad angibt. Zugentlastung verhindert das Herausziehen von Kabeln, und der Isolationswiderstand gewährleistet die Signalintegrität. Ein korrektes Anzugsdrehmoment (0,5–0,8 N·m) ist entscheidend, um Überhitzung oder lose Verbindungen zu vermeiden. Das Design ermöglicht eine einfache Verdrahtung und Wartung, während die elektrische Isolierung zwischen den Klemmen erhalten bleibt.
