Technische Definition

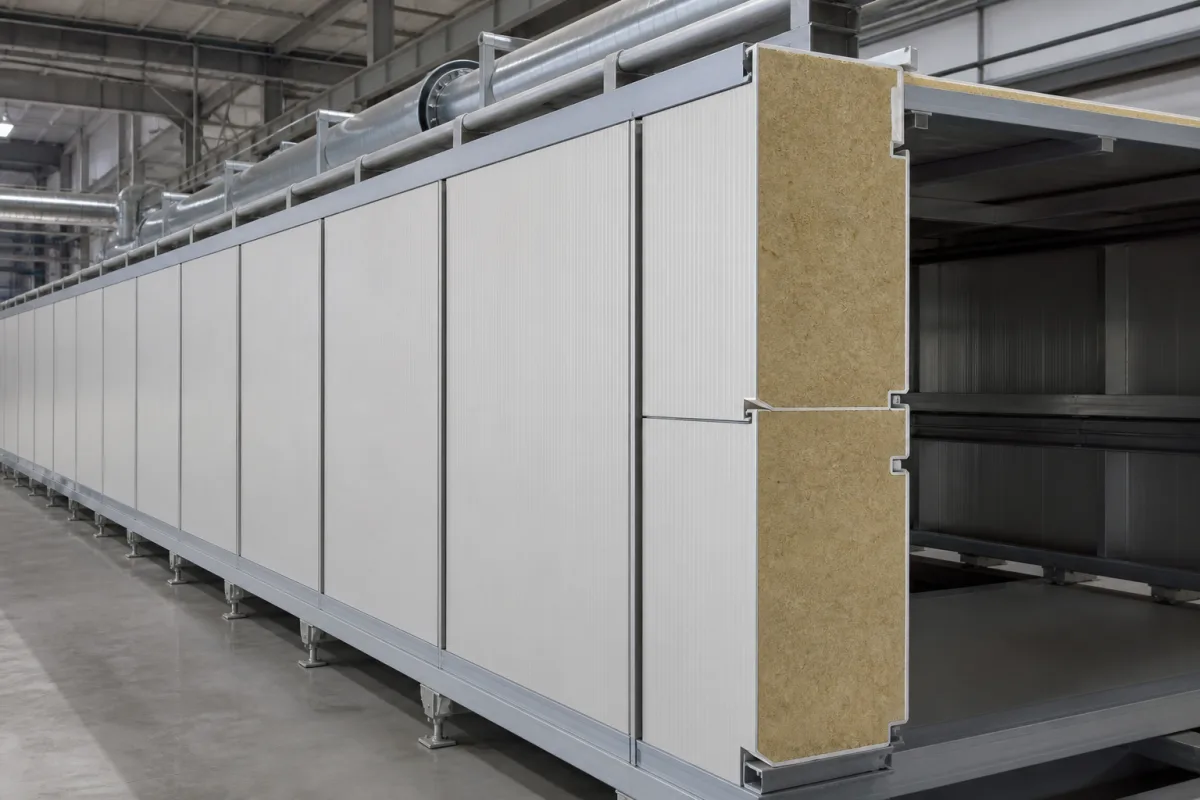

Isolierpaneele sind modulare Baukomponenten, die speziell für Tunnelbauanwendungen entwickelt wurden. Diese Paneele bilden das primäre Hüllsystem und bieten strukturelle Integrität, Wärmedämmung und Umweltschutz. In Tunnelbauwerken schaffen sie kontrollierte Umgebungen für verschiedene industrielle Prozesse, indem sie konstante Innentemperaturen aufrechterhalten und äußeren Bedingungen standhalten. Die Paneele werden in Sandwichbauweise hergestellt, bei der ein Dämmkern (typischerweise Polyurethan, Polystyrol oder Mineralwolle) zwischen zwei starren Deckschichten (in der Regel Stahl, Aluminium oder Verbundplatten) gebunden wird. Dieses Design erzeugt eine thermische Barriere, die den Wärmeübergang zwischen Innen- und Außenbereich der Struktur minimiert. Wichtige Leistungsparameter umfassen Wärmeleitfähigkeit (0,022–0,028 W/(m·K) nach ASTM C518), Druckfestigkeit (150–250 kPa nach ASTM C165), Dichte (38–42 kg/m³ nach ASTM D1622) und Wasseraufnahme (≤2,0 % nach ASTM C272). Die Paneeldicke reicht von 50–200 mm, die Breite von 1000–1200 mm und die Länge von 2000–12000 mm. Die Feuerwiderstandsklasse reicht von B bis A2 nach EN 13501-1, abhängig von Kern und Deckschicht. Der Einsatzbereich der Temperatur liegt bei -40 bis 80 °C. Oberflächenbeschichtungen umfassen PVDF, HDP und PE, während Kernmaterialien EPS, XPS und PUR umfassen. Das Gewicht reicht von 10–25 kg/m². Diese Werte sind Referenzbereiche und müssen für spezifische Modelle und Anwendungen verifiziert werden. Isolierpaneele werden in Tunnelbauwerken für industrielle Prozesse verwendet, die kontrollierte Klimabedingungen erfordern, wie z. B. Gerätegehäuse, Wartungsbereiche oder Lagerung. Die Auswahl erfolgt basierend auf thermischen, strukturellen und brandschutztechnischen Anforderungen. Eine ordnungsgemäße Installation und Abdichtung ist entscheidend, um die Leistung zu erhalten. Die Wartung umfasst die Inspektion auf Schäden, Feuchtigkeitseintritt und Dichtungsintegrität. Anzeichen für Versagen sind Delamination, Korrosion oder verringerte Dämmwirkung. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Isolierpaneele funktionieren durch eine Sandwichkonstruktion, bei der ein Dämmkern (typischerweise Polyurethan, Polystyrol oder Mineralwolle) zwischen zwei starren Deckschichten (in der Regel Stahl, Aluminium oder Verbundplatten) gebunden wird. Dies erzeugt eine thermische Barriere, die den Wärmeübergang zwischen Innen- und Außenbereich der Tunnelbauwerkstruktur minimiert. Der Kern bietet Wärmewiderstand, während die Deckschichten strukturelle Festigkeit und Schutz bieten. Die Verbindung zwischen den Schichten ist entscheidend für die strukturelle Integrität und die thermische Leistung. Die Paneele sind für die Installation als Wand- und Dachelemente konzipiert und bilden eine durchgehende Hülle. Die Wärmeleitfähigkeit des Kerns bestimmt die Dämmeffizienz, während das Deckschichtmaterial die Haltbarkeit und den Brandschutz beeinflusst. Eine ordnungsgemäße Installation, einschließlich der Abdichtung von Fugen, ist unerlässlich, um Wärmebrücken und Feuchtigkeitseintritt zu vermeiden.
