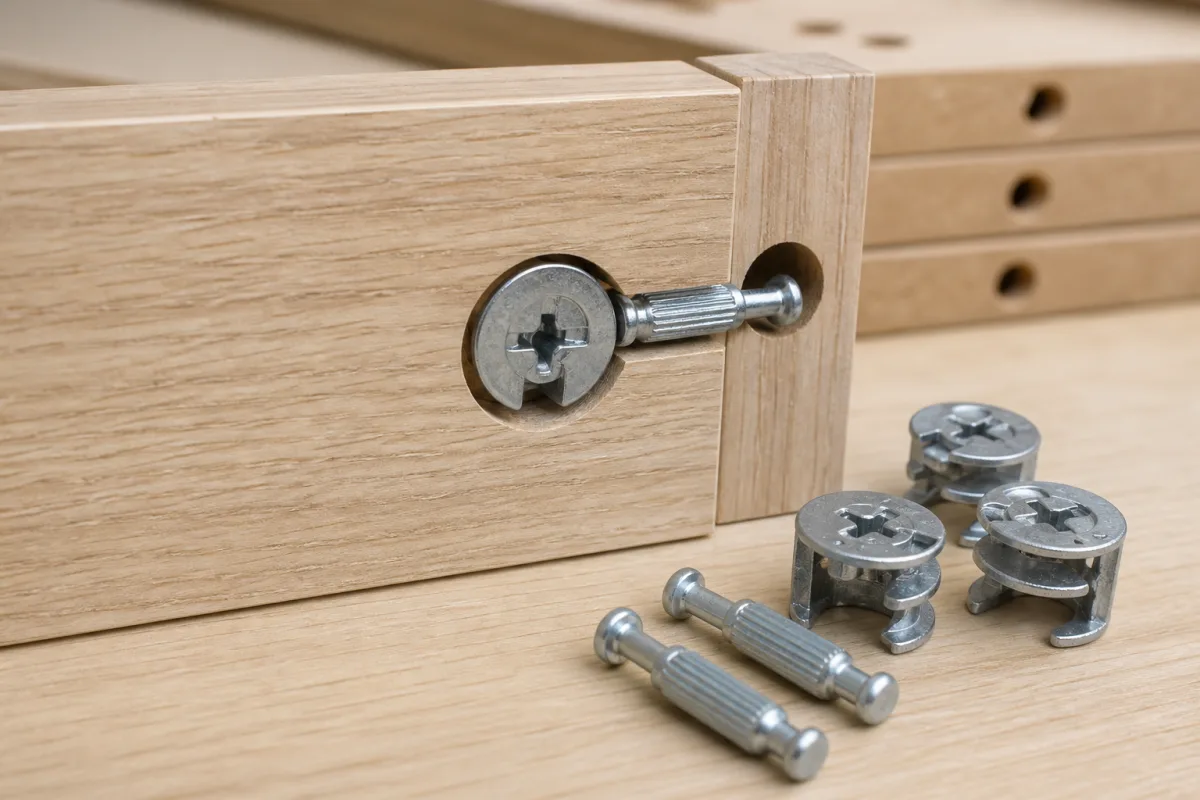

Präzisions-Möbel-Nockenschloss

Das Präzisions-Möbel-Nockenschloss ist ein mechanisches Verbindungselement, das für die Holzmöbelindustrie entwickelt wurde, um eine schnelle und sichere Montage modularer Holzkomponenten ohne Spezialwerkzeuge zu ermöglichen. Diese Komponente ist ein Eckpfeiler der modernen Flachmöbelproduktion, da sie Herstellern ermöglicht, Montagezeiten zu reduzieren und gleichzeitig die strukturelle Integrität zu wahren. Als kritisches B2B-Lieferkettenbauteil erleichtert es effiziente Logistik und Endmontage und gewährleistet gleichbleibende Qualität in massenproduzierten Möbellinien. Das Nockenschloss funktioniert durch eine rotierende Nocke, die mit einem Passstift oder Bolzen in Eingriff kommt und mechanische Interferenz erzeugt, die die Komponenten zusammenzieht und sicher verriegelt. Hergestellt aus Zinklegierung, Stahl und technischem Kunststoff bietet das Nockenschloss eine Balance aus Haltbarkeit und Wirtschaftlichkeit. Zu den wichtigsten Parametern gehören: Nockendurchmesser 15–25 mm, Gewindegrößen M6–M8 (ISO 261), Eingriffstiefe 8–12 mm, Drehmomentkapazität 2–5 N·m, Betriebstemperaturbereich -20 bis 60 °C und eine Lebensdauer von 10.000–20.000 Montage-/Demontagezyklen. Die Materialspezifikation für die Nocke ist Zinklegierung und Stahlschraube (ASTM B86), mit Oberflächenbehandlungen wie Verzinkung oder Vernickelung (ISO 4042). Das Gewicht liegt zwischen 5–15 g pro Stück, und kritische Maße werden mit einer Toleranz von ±0,1 mm (ISO 2768-m) gehalten. Die Feuchtigkeitsbeständigkeit wird gemäß IEC 60068-2-78 geprüft, mit keiner Korrosion nach 48 Stunden bei 95% relativer Luftfeuchtigkeit. Diese Werte sind Referenzbereiche für Verzeichniszwecke; die tatsächlichen Produktspezifikationen müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Das Nockenschloss eignet sich für Möbelmontagen, bei denen werkzeuglose Bedienung und wiederholte Demontage erforderlich sind, wie bei zerlegbaren Möbeln, modularen Regalen und Schranksystemen. Bei der Auswahl sollten Lastanforderungen, Plattenstärke und Umgebungsbedingungen berücksichtigt werden. Verifizierungsfragen umfassen die Prüfung der Drehmomentkapazität gegen Montagekräfte, die Bestätigung der Gewindekompatibilität und die Bewertung der Lebensdauer für die erwartete Nutzung. Wartungssignale umfassen reduzierte Verriegelungskraft oder sichtbaren Verschleiß an Nockenflächen. Fehlergrenzen sind definiert durch Drehmoment, das die Kapazität überschreitet, was zu Gewindeabriss oder Bruch führen kann, sowie durch Betrieb außerhalb des Temperaturbereichs, was die Materialeigenschaften beeinträchtigen könnte.

Das Nockenschloss besteht aus einer zylindrischen Nocke mit einer gekrümmten Nut und einem Passstift oder Bolzen. Wenn die Nocke mit einem Schraubendreher oder Inbusschlüssel gedreht wird, zwingt das Profil der Nut den Stift zu einer linearen Bewegung, wodurch die beiden Möbelplatten zusammengezogen werden. Die exzentrische Form der Nocke erzeugt einen mechanischen Vorteil, der eine hohe Klemmkraft mit minimalem Eingangsdrehmoment ermöglicht. Sobald die Nocke ihre Endposition erreicht, hält sie durch eine Rastung oder Reibung ihre Position und verhindert ein Lösen. Die Eingriffstiefe und der Nockendurchmesser bestimmen den Hub und die Klemmkraft. Der Mechanismus ist für wiederholte Montage und Demontage ausgelegt, wobei der Verschleiß allmählich über viele Zyklen auftritt. Die Materialien und Oberflächenbehandlungen sind so gewählt, dass sie Korrosionsbeständigkeit und reibungslosen Betrieb im angegebenen Temperaturbereich bieten.
