Zugangstür mit Dichtung

Auf Basis strukturierter CNFX-Herstellerprofile wird Zugangstür mit Dichtung im Bereich Maschinen- und Anlagenbau anhand von Nenndurchmesser bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Zugangstür mit Dichtung wird durch die Baugruppe aus Türblech und Dichtungsdichtung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine abgedichtete Zugangstür für den kontrollierten Eintritt in eine Desoxygenierungskammer bei Aufrechterhaltung der atmosphärischen Isolierung.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

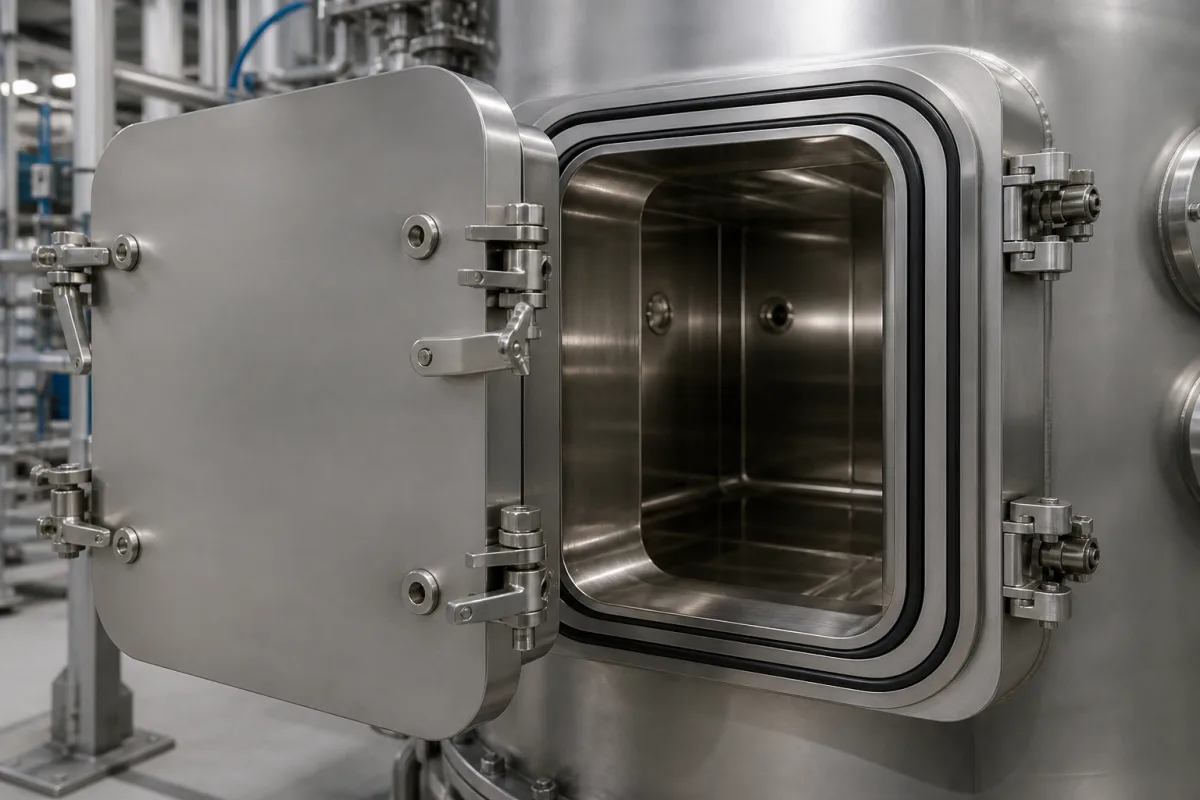

Zugangstür mit Dichtung in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Zugangstür mit Dichtung

Technische Definition

Diese Zugangstür ist eine spezielle Komponente für Desoxygenierungskammer-Systeme, die einen sicheren, abgedichteten Eintritt für Personal oder Material ermöglicht. Ihre Hauptfunktion besteht darin, die sauerstoffarme Umgebung der Kammer während Wartungs-, Inspektions- oder Be- und Entladevorgängen aufrechtzuerhalten. Die Tür verfügt über einen robusten Dichtmechanismus, der das Eindringen von Sauerstoff verhindert und die Integrität der kontrollierten Atmosphäre gewährleistet. Sie ist aus Edelstahl (304 oder 316L) mit einer Silikonkautschuk- oder EPDM/FKM-Dichtung gefertigt und für Langlebigkeit und Korrosionsbeständigkeit ausgelegt. Die Tür funktioniert über einen Scharnier- oder Schiebemechanismus mit einer Kompressionsdichtung (Dichtung oder O-Ring), die beim Schließen und Verriegeln eine luftdichte Barriere bildet. Zu den wichtigsten Parametern gehören ein Nenndurchmesser von 400–600 mm, ein Betriebsdruck von 1,0–1,6 MPa und ein Dichtungstemperaturbereich von -20 bis 80 °C (bei höheren Temperaturen FKM). Die Leckrate beträgt ≤0,01 mbar·L/s (Klasse AH nach ISO 15848-1), und die Tür ist bei ordnungsgemäßer Wartung für mindestens 10.000 Betriebszyklen ausgelegt. Die Oberflächengüte kann für hygienische Anwendungen Ra ≤ 0,8 μm betragen. Die Tür ist auf Anfrage in Sondergrößen erhältlich, das Gewicht variiert je nach Größe und Material zwischen 45 und 70 kg. Sie entspricht relevanten Normen wie ISO 5210, ISO 15848-1, ASTM A240, ASTM D2000, ISO 1302 und EN 1092-1 (PN16 Flanschnennweite). Bitte verifizieren Sie modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Die Tür wird über einen Scharnier- oder Schiebemechanismus an der Kammerwand montiert. Beim Schließen wird eine Kompressionsdichtung (Dichtung oder O-Ring) zwischen Tür und Rahmen zusammengedrückt, wodurch eine luftdichte Barriere entsteht. Der Verriegelungsmechanismus übt ausreichend Kraft aus, um die Dichtung unter Betriebsdruck zu halten. Dies verhindert das Eindringen von Sauerstoff und bewahrt die sauerstoffarme Umgebung. Das Dichtungsmaterial (EPDM oder FKM) wird basierend auf den Temperaturanforderungen ausgewählt, und die strukturelle Integrität der Tür wird durch die Edelstahlkonstruktion gewährleistet.

Hauptmaterialien

Edelstahl, Silikongummi

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenndurchmesser	400–600 mm	Custom sizes available on requestISO 5210
Dichtungstemperaturbereich	-20–80 °C	EPDM seal; outside range use FKM
Leckrate	≤0.01 mbar·L/s	Class AH per ISO 15848-1ISO 15848-1
Werkstoff	304/316L	316L für korrosive UmgebungenASTM A240
Dichtungsmaterial	EPDM/FKM	FKM for high temperatureASTM D2000
Gewicht	45–70 kg	Abhängig von Größe und Werkstoff
Oberflächenrauheit	Ra ≤ 0.8 μm	Required for hygienic applicationsISO 1302
Betriebszyklen	≥10000 Zyklen	With proper maintenance
Nenndruck	PN16	Flange ratingEN 1092-1

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Türblech
Primäres Strukturbauteil zum Verschließen der Zugangsöffnung
Material: Edelstahl
Dichtungsdichtung
Erzeugt eine luftdichte Kompressionsdichtung zwischen Tür und Rahmen
Material: Silikonkautschuk
Scharnier-Mechanismus
Ermöglicht das sichere Auf- und Zuschwingen der Tür
Material: Edelstahl
Verriegelungssystem
Sichert Tür in geschlossener Position und übt Druck auf die Dichtung aus
Material: Edelstahl
Sichtfenster
Optionale transparente Abdeckung zur visuellen Inspektion ohne Öffnen
Material: Einscheibensicherheitsglas (ESG)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 2 bar (Überdruck)
Weitere Spezifikationen:	Schlammkonzentration bis zu 40 % Feststoffe nach Gewicht, Durchflussrate: 0-5 m/s
Betriebstemperatur:	-40°C bis +150°C

Montage- und Anwendungskompatibilität

Inertgase (N2, Ar)TrockenpulverNicht korrosive Schlämme

Nicht geeignet: Sauerstoffreiche Umgebungen (>21 % O2)

Auslegungsdaten

Kammeröffnungsdurchmesser (mm)
Erforderlicher Dichtungsdruck (bar)
Türbetätigungsart (manuell/automatisiert)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-2,0 bar Differenzdruck

Belastungs- und Ausfallgrenzen

2,5 bar Differenzdruck für >30 Sekunden aufrechterhalten

Dichtungsmaterial (EPDM-Gummi) überschreitet die elastische Verformungsgrenze bei 2,5 bar, was zu einer dauerhaften Kompressionssetzung >15 % und Verlust der Dichtungskraft führt.

Fertigungskontext

Zugangstür mit Dichtung wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Dichtungsverschlechterung

Ursache: Chemischer Angriff durch Prozessflüssigkeiten oder Reinigungsmittel, thermische Zyklen, die zu Materialversprödung führen, oder UV-Einstrahlung, die zu Elastizitätsverlust und nachlassenden Dichtungseigenschaften führt.

Scharnier-/Verriegelungsmechanismusausfall

Ursache: Korrosion durch Feuchtigkeitseintritt, mechanischer Verschleiß durch wiederholten Betrieb ohne Schmierung oder Fehlausrichtung, die zu Blockierung und übermäßiger Belastung führt.

Wartungsindikatoren

Sichtbare Lücken oder Lichteinfall um die Dichtung herum, wenn die Tür geschlossen ist.
Ungewöhnlicher Widerstand, Schleifgeräusche oder Lockerheit beim Betätigen des Türverschlusses/-scharniers.

Technische Hinweise

Regelmäßige Dichtungsinspektionen und Austauschpläne mit herstellere mpfohlenen Materialien implementieren, die mit der Betriebsumgebung kompatibel sind.
Vorbeugende Wartung für Scharnier-/Verriegelungsmechanismen etablieren, einschließlich Schmierung, Ausrichtungsprüfungen und Drehmomentüberprüfung der Befestigungselemente.

Konformität und Fertigungsnormen

Referenznormen

ANSI/BHMA A156.115 - Beschläge für ZugangstürenCE-Kennzeichnung - EU-Richtlinie 305/2011 (BauPVO) für Bauprodukte

Fertigungsgenauigkeit

Türrahmen-Rechtwinkligkeit: +/- 1,5 mm pro Meter
Dichtungskompression: +/- 0,5 mm unter spezifizierter Last

Qualitätsprüfung

Luftdichtheitsprüfung (ASTM E283) - Dichtungsintegritätsverifizierung
Maßliche Verifizierung - Laserscanning für Passform und Ausrichtung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Akkumulation von Dichtungskompressionssetzung durch thermische Zyklen (tägliche Zyklen von 80°C bis -20°C). → Dichtungsanpressdruck fällt unter 0,7 MPa, was zu 0,1 L/min Luftleckage bei 1,5 bar Differenzdruck führt. → Doppelte redundante Dichtungen mit gestaffelten thermischen Ausdehnungskoeffizienten installieren (EPDM primär, Silikon sekundär).

Scharnierzapfenverschleiß durch 10.000+ Türzyklen, der zu 0,5 mm radialem Spiel führt. → Türfehlausrichtung erzeugt einen 0,3 mm Dichtungsspalt auf der Scharnierseite, was den maximal zulässigen Wert von 0,05 mm überschreitet. → Selbstschmierende Lagerbuchsen mit PTFE-Beschichtung und Verschleißsensoren implementieren, die Wartung nach 8.000 Zyklen auslösen.

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Zugangstür mit Dichtung

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Zugangstür mit Dichtung

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien werden für Tür und Dichtung verwendet?

Die Tür besteht aus Edelstahl (304 oder 316L), die Dichtung in der Regel aus EPDM oder FKM (für hohe Temperaturen). Silikonkautschuk ist ebenfalls möglich. Bestätigen Sie die genaue Materialgüte mit dem Lieferanten.

Wie hoch ist die maximale Leckrate?

Die Leckrate beträgt ≤0,01 mbar·L/s, entsprechend Klasse AH nach ISO 15848-1. Dies gewährleistet einen minimalen Gasaustausch, aber die tatsächliche Leistung sollte für das spezifische Modell verifiziert werden.

Kann die Tür für hygienische Anwendungen verwendet werden?

Ja, eine Oberflächengüte von Ra ≤ 0,8 μm ist für hygienische Anwendungen verfügbar. Diese Oberfläche reduziert Bakterienhaftung und erleichtert die Reinigung. Bestätigen Sie dies mit dem Hersteller für Ihre spezifischen Anforderungen.

Was ist der Betriebstemperaturbereich?

Der Standard-Dichtungstemperaturbereich liegt bei -20 bis 80 °C mit EPDM. Für höhere Temperaturen werden FKM-Dichtungen verwendet. Überprüfen Sie immer die Temperaturgrenzen für Ihre Anwendung.
