Technische Definition

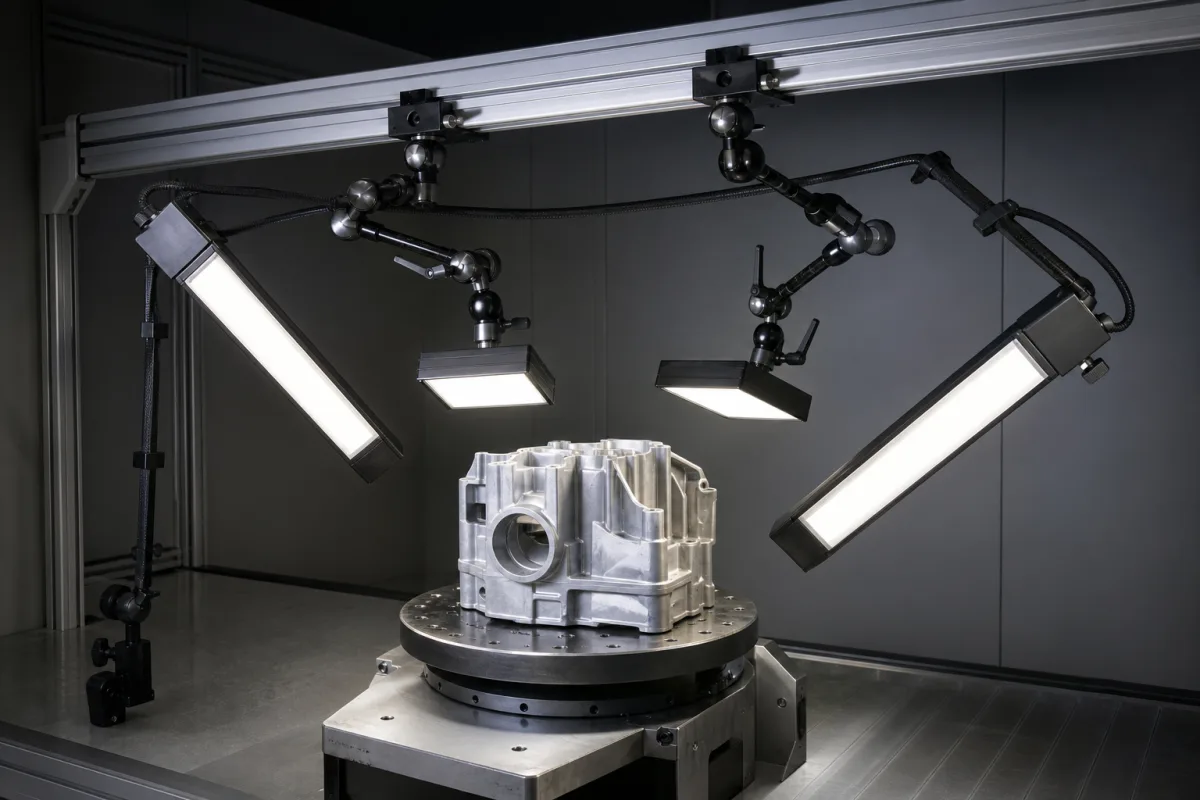

Das verstellbare Beleuchtungssystem ist eine Komponente für Endkontrollplätze in der Maschinen- und Anlagenfertigung. Es bietet kontrollierte Beleuchtung zur Unterstützung der visuellen Qualitätsprüfung. Das System ermöglicht es Bedienern, Lichtintensität, Strahlwinkel und Position anzupassen, um Schatten und Blendung zu reduzieren und Defekte oder Merkmale an geprüften Produkten hervorzuheben. Diese Anpassungsfähigkeit soll verschiedene Produktgrößen, -formen und Oberflächenbeschaffenheiten berücksichtigen und zu einer konsistenten Prüfqualität beitragen.
Das System besteht typischerweise aus LED- oder Leuchtstofflampen, die an verstellbaren Armen oder Schienen montiert sind. Bediener können die Intensität über Dimmer oder Steuerungen und die Position über Drehgelenke, Teleskoparme oder Schiebemechanismen einstellen. Diese Flexibilität hilft, Licht optimal auf den Prüfbereich zu richten.
Wichtige Parameter umfassen Lichtstrom (800–3200 lm), Farbtemperatur (3000–6500 K), Farbwiedergabeindex (≥90 Ra), Beleuchtungsstärke (500–3000 lx bei 1 m Arbeitsabstand), Abstrahlwinkel (10–60°), Neigungsbereich (0–180°), Schwenkbereich (0–360°), Eingangsspannung (100–240 V AC), Leistungsaufnahme (30–120 W), Betriebstemperatur (-10–40 °C), Schutzart (IP54–IP65), Gehäusematerial (Aluminium 6061) und Gewicht (2,5–4,0 kg). Diese Werte sind Referenzbereiche und sollten für spezifische Modelle verifiziert werden.
Normen wie ISO 8995, CIE 13.3, IEC 62368-1, IEC 60068-2-1, IEC 60529 und ASTM B221 sind als Referenz aufgeführt, nicht als Nachweis einer Zertifizierung. Bestätigen Sie modellspezifische Werte und Konformität mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das System besteht aus Lichtquellen, typischerweise LED-Modulen, die an verstellbaren mechanischen Strukturen montiert sind. Bediener steuern die Lichtintensität über Dimmer oder elektronische Steuerungen und passen die physische Position über Drehgelenke, Teleskoparme oder Schiebemechanismen an. Dadurch kann Licht in verschiedenen Winkeln und Abständen auf den Prüfbereich gerichtet werden. Der Abstrahlwinkel kann für Punkt- oder Flutlicht eingestellt werden. Das System ist darauf ausgelegt, ausreichende Beleuchtungsstärke und Farbwiedergabe für die visuelle Prüfung zu bieten, mit Anpassungen an verschiedene Produkteigenschaften.
