Technische Definition

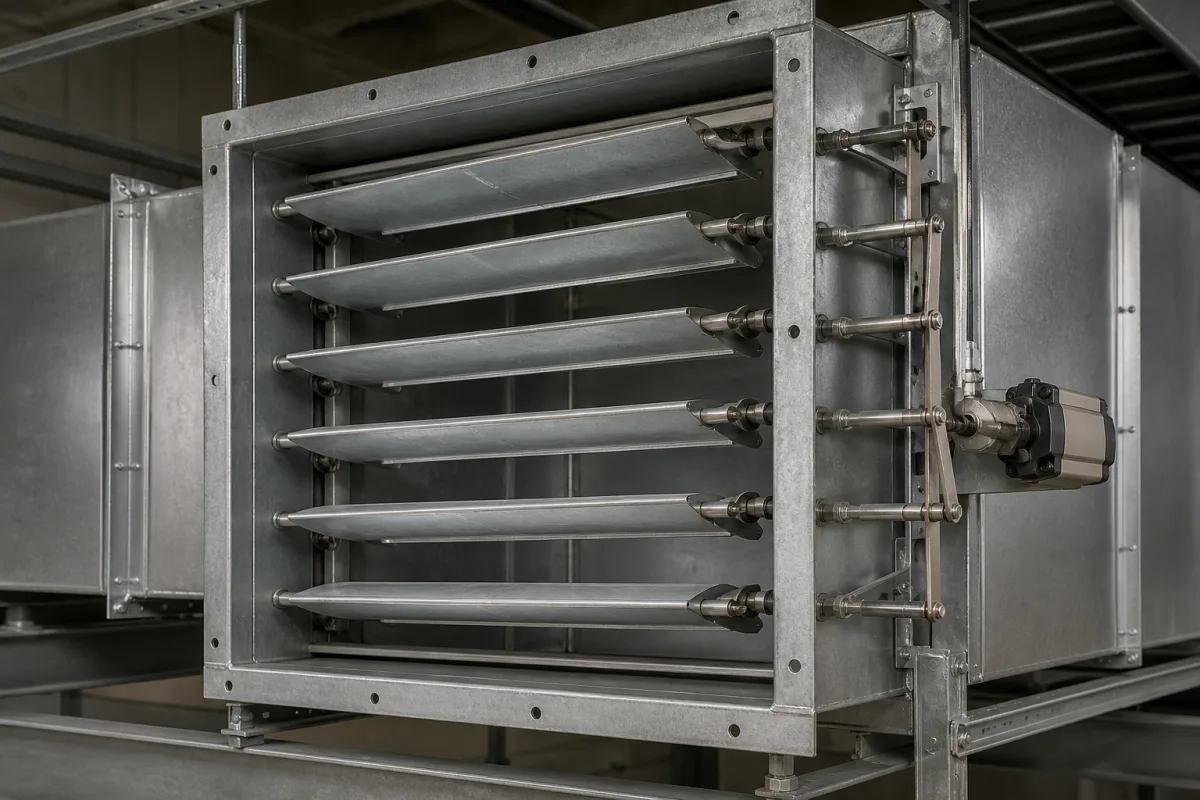

Luftstromregelklappen sind wesentliche Komponenten in Luftzirkulationssystemen, die das Volumen, die Richtung und die Verteilung der Luft präzise steuern. Sie fungieren als verstellbare Ventile oder Lamellen, die in Kanälen installiert werden, um den Luftdruck auszugleichen, bestimmte Zonen zu isolieren und Umgebungsbedingungen wie Temperatur, Luftfeuchtigkeit und Luftqualität zu kontrollieren. Ihr Betrieb ist entscheidend für die Effizienz des Systems, die Sicherheit und die Erfüllung spezifischer Prozessanforderungen in industriellen Umgebungen. Diese Klappen sind in verschiedenen Ausführungen erhältlich, darunter Drossel-, Lamellen- und Guillotine-Typen, und werden aus Materialien wie verzinktem Stahl, Edelstahl oder Aluminium hergestellt, um unterschiedlichen Umgebungsbedingungen gerecht zu werden. Zu den wichtigsten Parametern gehören Nenndurchmesser (100–2000 mm), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-20 bis 80 °C), Leckagerate (0,1–1,0 %), Stellmoment (5–200 N·m), Steuersignal (0–10 V DC), Versorgungsspannung (24 V AC/DC ±10 %), Lamellendicke (1,5–3,0 mm), Gehäusematerial (Q235–304 Stahlgüten), Schutzart (IP54–IP65) und Gewicht (5–150 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 7805, ISO 1751, GB/T 700 und IEC 60529 werden für Anforderungen an Abmessungen, Druck, Leckage, Material und Schutz referenziert. Die Auflistung einer Norm impliziert jedoch keine Zertifizierung oder Konformität; sie dient als Referenz für Beschaffung und Verifizierung. Käufer sollten mit dem gesetzlichen Hersteller oder Lieferanten bestätigen, dass die ausgewählte Klappe die erforderlichen Normen und Leistungsspezifikationen für den vorgesehenen Verwendungszweck erfüllt. Die richtige Auswahl beinhaltet die Bewertung von Kanalgröße, Systemdruck, Temperatur, erforderlicher Dichtheit und Kompatibilität der Stellantriebssteuerung. Installation und Wartung sollten gemäß den Herstellerrichtlinien erfolgen, um einen zuverlässigen Betrieb zu gewährleisten. Eine regelmäßige Inspektion von Dichtungen, Lamellen und Stellantrieben wird empfohlen, um Verschleiß oder Fehlfunktionen frühzeitig zu erkennen. Eine unzureichende Wartung der Klappen kann zu verringerter Effizienz, unausgeglichenem Luftstrom oder Systemabschaltung führen. Konsultieren Sie immer den Hersteller für modellspezifische Daten und Installationsanweisungen.
Funktionsprinzip
Luftstrom-Regelklappen funktionieren, indem sie die Querschnittsfläche des Kanals physisch verengen. Ein Stellantrieb (manuell, elektrisch oder pneumatisch) verstellt die Position von Lamellen, Jalousien oder einer Schieberplatte. Wenn die Klappe von vollständig geöffnet auf vollständig geschlossen moduliert, erhöht sie den Strömungswiderstand und reduziert dadurch das Luftvolumen, das durch diesen Abschnitt des Systems strömt. Dies ermöglicht eine präzise Steuerung der Luftverteilung auf verschiedene Zonen oder Prozesse. Der Grad der Verengung bestimmt die Luftmenge und ermöglicht Ausgleichs- und Isolationsfunktionen. Das Stellmoment und die Steuersignalanforderungen müssen mit der Klappengröße und den Systemanforderungen übereinstimmen.
