Technische Definition

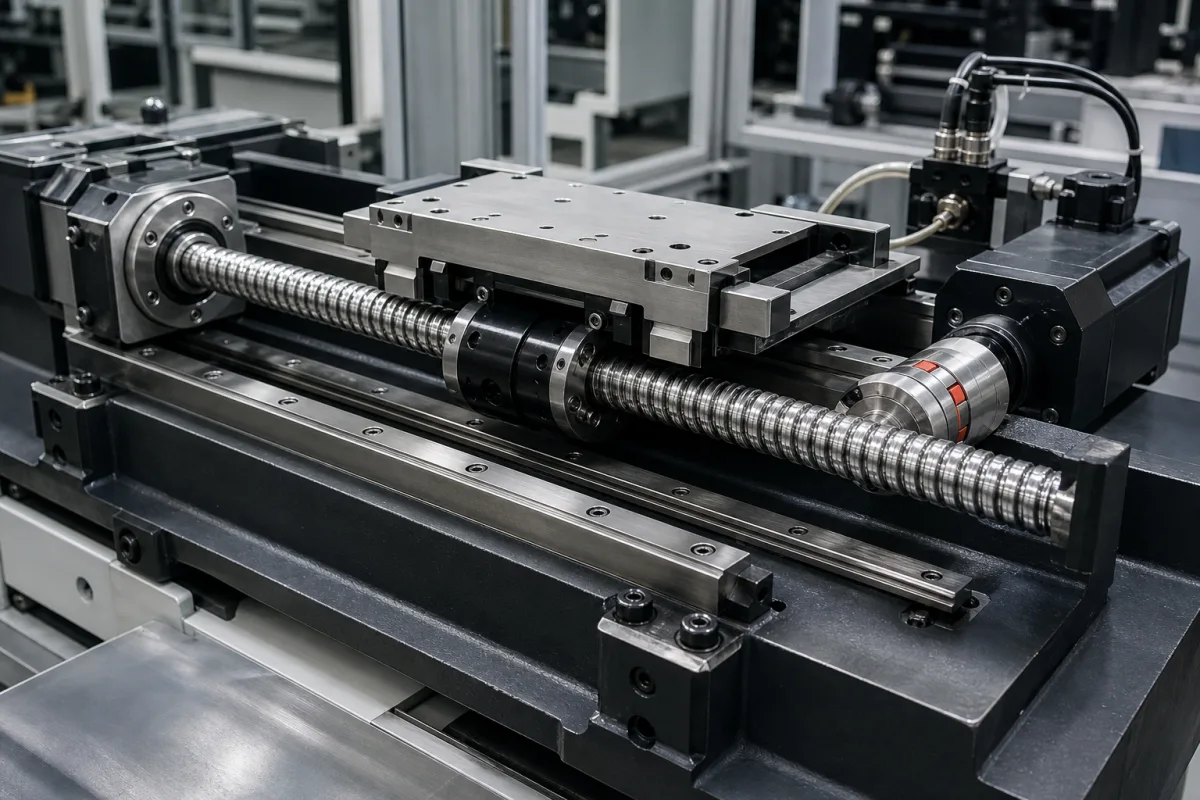

Kugelgewindetriebe und Linearmotoren sind kritische Antriebskomponenten in mehrachsigen Positioniertischen, die präzise lineare Bewegungen ermöglichen. Kugelgewindetriebe nutzen umlaufende Kugellager, um Drehbewegung in lineare Bewegung mit hoher Effizienz und Genauigkeit umzuwandeln. Sie bestehen aus einer Gewindespindel und einer Mutter, wobei Kugeln zwischen ihnen rollen, um Reibung zu reduzieren und Drehmoment in Schub umzuwandeln. Linearmotoren erzeugen lineare Kraft direkt durch elektromagnetische Prinzipien, wodurch mechanische Umwandlung entfällt. Dies ermöglicht Hochgeschwindigkeits- und Hochbeschleunigungspositionierung mit minimalem Spiel und reduziertem Wartungsaufwand. Beide Komponententypen sind in Anwendungen mit präziser Positionierung unerlässlich, wie z. B. CNC-Maschinen, Halbleiterfertigung und automatisierte Montagesysteme. Die Auswahl zwischen Kugelgewindetrieben und Linearmotoren hängt von Faktoren wie erforderlicher Geschwindigkeit, Beschleunigung, Lastkapazität und Präzision ab. Kugelgewindetriebe bieten typischerweise hohe Steifigkeit und Lastkapazität, während Linearmotoren in Geschwindigkeit und dynamischer Reaktion überzeugen. Häufig verwendete Materialien umfassen hochgekohlten Chrom-Wälzlagerstahl für Spindeln und Muttern, Edelstahl für Korrosionsbeständigkeit, Aluminiumlegierung für Leichtbaustrukturen, Seltenerd-Permanentmagnete und Kupferwicklungen für Motoren. Wichtige Parameter sind Spindeldurchmesser (16–80 mm), Steigung (5–40 mm), dynamische Tragzahl (5–120 kN nach ISO 3408), statische Tragzahl (10–250 kN nach ISO 3408), Genauigkeitsklasse (C3–C7 nach ISO 3408-3), Wiederholgenauigkeit (±0,005–±0,02 mm), maximale Drehzahl (3000–6000 U/min), Betriebstemperatur (-20 bis 80 °C), Schutzart (IP54–IP65 nach IEC 60529), Spindel- und Muttermaterial (GCr15 nach GB/T 18254) und Gewicht (2–50 kg). Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle verifiziert werden. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor dem Kauf.
Funktionsprinzip
Kugelgewindetriebe arbeiten über eine Gewindespindel und Mutter mit umlaufenden Kugellagern, die zwischen ihnen rollen und Drehmoment in Schub umwandeln. Die Kugeln reduzieren Reibung und sorgen für hohe Effizienz. Linearmotoren arbeiten nach elektromagnetischen Prinzipien, bei denen ein von Spulen erzeugtes Magnetfeld mit Permanentmagneten interagiert, um direkte lineare Kraft ohne mechanischen Kontakt zu erzeugen. Dieser Direktantrieb eliminiert Spiel und ermöglicht hohe Beschleunigung und Geschwindigkeit.
