Technische Definition

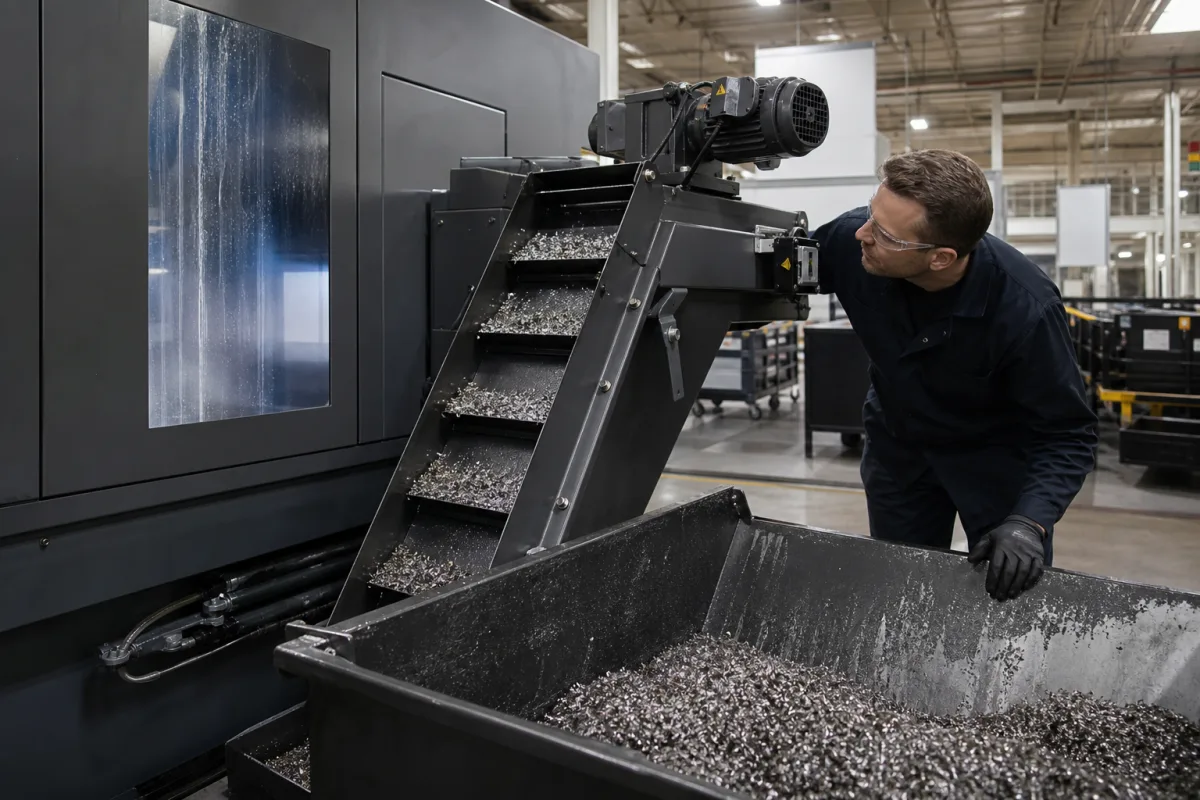

Ein Spanförderer ist eine wesentliche Komponente einer industriellen CNC-Fräsmaschine für Aluminium, die dazu dient, Aluminiumspäne, Abfall und Kühlmittel kontinuierlich und effizient aus dem Bearbeitungsbereich zu entfernen. Er verhindert Spanansammlungen, die Maschinenkomponenten beschädigen, Schneidwerkzeuge beeinträchtigen oder Sicherheitsrisiken darstellen könnten, und erhält so optimale Bearbeitungsbedingungen und verlängert die Lebensdauer der Ausrüstung. Der Förderer verwendet typischerweise ein Kratzketten-, Magnetsystem oder eine Schneckenschnecke, um Späne aus dem Sumpf oder Arbeitsbereich der Maschine zu sammeln. Während des Betriebs fallen Späne in den Förderertrog, wo bewegliche Elemente sie nach oben transportieren und in einen Sammelbehälter oder ein zentrales Spanhandhabungssystem entladen, oft unter Trennung von Kühlmitteln zum Recycling. Verfügbare Materialien umfassen Edelstahl, Kohlenstoffstahl und verschleißfeste Polymerkomponenten. Zu den wichtigsten Parametern gehören Förderleistung (500–5000 kg/h), Fördergeschwindigkeit (1–10 m/min), Spanngrößenkapazität (≤50 mm), Betriebstemperatur (-10–60 °C), Motorleistung (0,75–5,5 kW), Versorgungsspannung (380 ±10 % V AC, IEC 60038), Schutzart (IP54–IP65, IEC 60529), Geräuschpegel (≤75 dB(A) bei 1 m, ISO 11202), Fördererlänge (1000–6000 mm), Breite (200–800 mm), Gewicht (200–1500 kg) und Material (Q235 oder 304 Edelstahl, gemäß GB/T 700 oder GB/T 3280). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Förderer wird basierend auf Spanart, Volumen, Maschinenlayout und Kühlmittelmanagement ausgewählt. Er verbindet sich mit dem Spanauslass der Maschine und kann in zentrale Spanhandhabungssysteme integriert werden. Zu den Verifikationsfragen gehören die Bestätigung der tatsächlichen Förderleistung für die Spanart, die Prüfung der Kompatibilität mit den Sumpfmaßen der Maschine und die Sicherstellung, dass die Stromversorgung den Motoranforderungen entspricht. Wartungssignale umfassen ungewöhnliche Geräusche, reduzierte Förderrate oder sichtbaren Verschleiß an beweglichen Teilen. Fehlergrenzen umfassen den Betrieb außerhalb des angegebenen Temperaturbereichs, der Motor und Dichtungen beeinträchtigen kann, sowie das Überschreiten der maximalen Spanngröße, was zu Verstopfungen führen kann. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Förderer verwendet typischerweise ein Kratzketten-, Magnetsystem oder eine Schneckenschnecke, um Späne aus dem Sumpf oder Arbeitsbereich der Maschine zu sammeln. Während des Betriebs fallen Späne in den Förderertrog, wo bewegliche Elemente sie nach oben transportieren und in einen Sammelbehälter oder ein zentrales Spanhandhabungssystem entladen, oft unter Trennung von Kühlmitteln zum Recycling. Der Antriebsmotor treibt die beweglichen Elemente an, und die Geschwindigkeit ist einstellbar, um die Spanerzeugungsrate anzupassen. Das System ist für die Handhabung von Aluminiumspänen und Abfall ausgelegt, mit einer maximalen Spanngröße von 50 mm für zuverlässigen Transport. Länge und Breite des Förderers werden an das Maschinenlayout angepasst, und die Schutzart gewährleistet Beständigkeit gegen Kühlmittel und Staub. Der Betriebstemperaturbereich muss eingehalten werden, um Schäden an Motor und Dichtungen zu vermeiden.
