Technische Definition

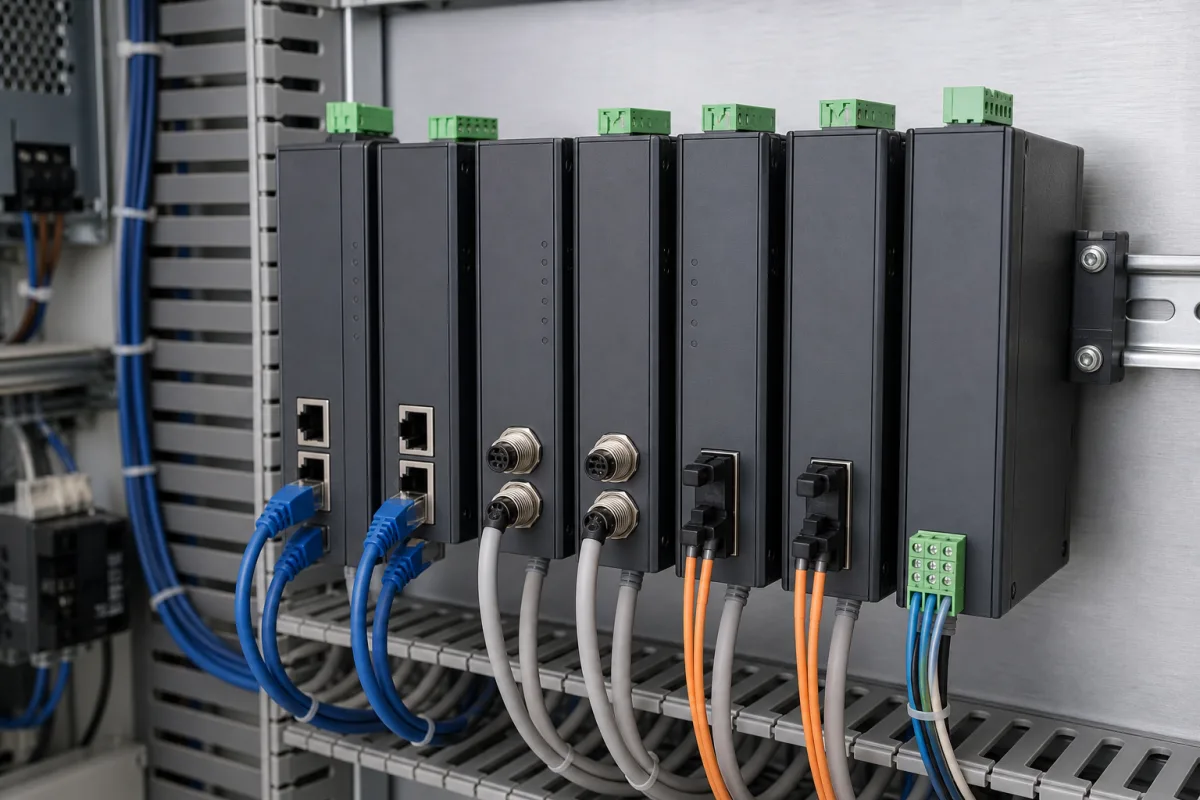

Kommunikationsschnittstellenmodule sind spezialisierte Hardwarekomponenten innerhalb eines zentralen Steuerungssystems, die die bidirektionale Datenübertragung zwischen der zentralen Steuerung und verschiedenen Peripheriegeräten, Sensoren, Aktoren oder übergeordneten Überwachungssystemen ermöglichen. Sie übernehmen Protokollumwandlung, Signalaufbereitung und Netzwerkanbindung, um eine zuverlässige und standardisierte Kommunikation in der industriellen Automatisierungsumgebung zu gewährleisten. Diese Module sind für Anwendungen im Maschinen- und Anlagenbau konzipiert und dienen als Schnittstelle zwischen dem Steuerungssystem und Feldgeräten. Sie unterstützen mehrere industrielle Kommunikationsprotokolle, darunter PROFINET, EtherNet/IP und Modbus TCP, und sind mit 2 bis 8 Kanälen erhältlich, um unterschiedliche Verdrahtungskonfigurationen zu ermöglichen. Die Module arbeiten mit einer Versorgungsspannung von 24 V DC ±10% (gemäß IEC 61131-2) und verbrauchen zwischen 2,5 und 5 W, wobei ein höherer Verbrauch möglicherweise eine externe Kühlung erfordert. Die Datenrate liegt zwischen 10 und 100 Mbit/s (gemäß IEEE 802.3), wobei bei längeren Entfernungen niedrigere Raten gelten. Sie bieten eine Isolationsspannung von 1500 V AC (gemäß IEC 61010-1) zum Schutz vor Spannungsspitzen. Der Betriebs- und Lagertemperaturbereich beträgt -40 bis 85 °C (gemäß IEC 60068-2-1 bzw. IEC 60068-2-2), und sie arbeiten bei nicht kondensierender Luftfeuchtigkeit von 5 bis 95% RH (gemäß IEC 60068-2-78). Die Schutzart reicht von IP20 bis IP65 (gemäß IEC 60529), wobei IP65 für Abwaschumgebungen geeignet ist. Das Gehäuse besteht aus Aluminium oder ABS (gemäß UL 94), wobei Aluminium für die Wärmeableitung verwendet wird. Die Module wiegen zwischen 150 und 300 g und haben Abmessungen von 45 x 100 x 115 mm (B x H x T) und sind für die Hutschienenmontage ausgelegt. Diese Module bestehen typischerweise aus einer Leiterplatte (PCB), elektronischen Bauteilen (ICs, Widerstände, Kondensatoren) und Steckverbindergehäusen. Bei der Auswahl sind das erforderliche Protokoll, die Anzahl der Kanäle und die Umgebungsbedingungen zu prüfen. Bestätigen Sie immer die modellspezifischen Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Diese Module empfangen typischerweise digitale oder analoge Signale von der zentralen Steuerung, wandeln sie in spezifische industrielle Kommunikationsprotokolle um (wie PROFIBUS, Modbus, EtherNet/IP oder Feldbusstandards) und übertragen sie an angeschlossene Geräte. Sie empfangen auch Daten von externen Quellen, führen Protokollübersetzung und Fehlerprüfung durch und leiten Informationen zur Verarbeitung und Entscheidungsfindung an die zentrale Steuerung zurück. Die Module übernehmen die Signalaufbereitung, um sicherzustellen, dass die Signale innerhalb der geeigneten Spannungs- und Strompegel für die angeschlossenen Geräte liegen. Sie verwalten auch die Netzwerkanbindung, sodass die zentrale Steuerung mit übergeordneten Überwachungssystemen kommunizieren kann. Die Module führen Fehlerprüfungen durch, um Übertragungsfehler zu erkennen und die Datenintegrität zu gewährleisten. Sie sind für den Betrieb innerhalb spezifizierter elektrischer und umgebungsbedingter Grenzen ausgelegt, und Abweichungen von diesen Grenzen können zu Fehlfunktionen führen. Beispielsweise kann eine Versorgungsspannung außerhalb von 24 V DC ±10% zu unzuverlässigem Betrieb führen. Ebenso kann das Überschreiten des Temperaturbereichs von -40 bis 85 °C die Leistung beeinträchtigen. Die Module bieten eine Isolierung zum Schutz vor Spannungsspitzen, und ihre Schutzart bestimmt ihre Eignung für verschiedene Umgebungen. Eine ordnungsgemäße Installation und Konfiguration sind für eine zuverlässige Kommunikation unerlässlich.
