Komponentenmagazin/-regal

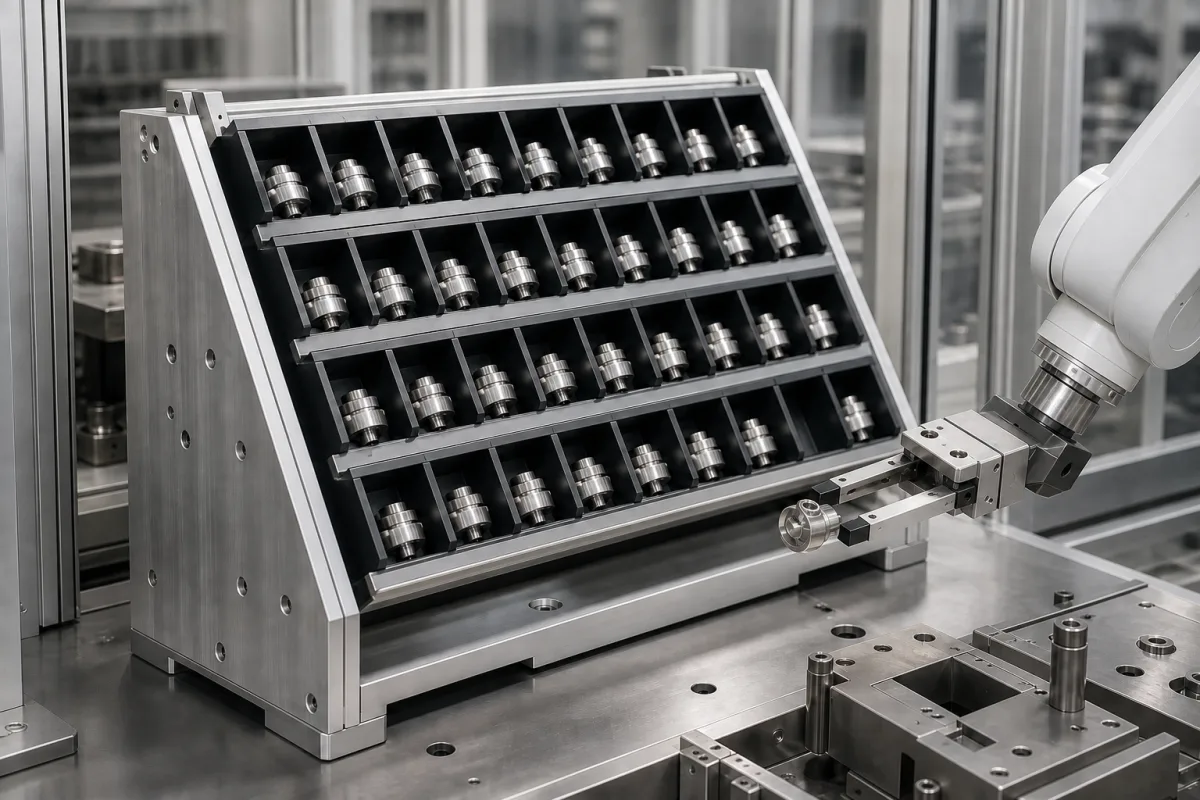

Das Komponentenmagazin/-regal ist ein wesentlicher Bestandteil des automatischen Komponentenzuführsystems. Es dient dazu, elektronische oder mechanische Komponenten (wie Widerstände, Kondensatoren, ICs oder Kleinteile) strukturiert zu lagern, zu organisieren und bereitzustellen. Es stellt sicher, dass die Komponenten korrekt ausgerichtet und für Pick-and-Place-Roboter, Montagearme oder andere automatische Mechanismen leicht zugänglich sind, und ermöglicht so eine effiziente und fehlerfreie Komponentenzuführung während Fertigungsprozessen wie der Leiterplattenbestückung oder Montagelinien. Das Magazin/Regal besteht typischerweise aus mehreren Schlitzen, Tabletts oder Fächern, die in einem Raster oder linear angeordnet sind. Die Komponenten werden manuell oder über automatische Zuführer in diese Schlitze geladen. Während des Betriebs bewegt sich der Roboterarm oder das Shuttle-System des Zuführsystems zu den vorgegebenen Schlitzkoordinaten (oft softwaregesteuert), entnimmt die Komponente mit Vakuumdüsen oder Greifern und transferiert sie zum Montagepunkt. Einige fortschrittliche Regale können Sensoren enthalten, um das Vorhandensein oder die Ausrichtung von Komponenten zu erkennen. Die Einheit ist in Konfigurationen mit 12 bis 48 Stationen erhältlich und bietet eine Gesamtkomponentenkapazität von 100 bis 500 Stück. Der Stationsabstand reicht von 20 bis 80 mm, die Positioniergenauigkeit beträgt ±0,05 mm und die Wiederholbarkeit ±0,02 mm. Jede Station kann eine maximale Last von 5 bis 20 kg tragen. Der Betriebstemperaturbereich liegt zwischen -10 und 60 °C, und die relative Luftfeuchtigkeit sollte zwischen 10 % und 90 % ohne Kondensation gehalten werden. Das Gehäuse bietet eine Schutzart von IP54 bis IP65 gemäß IEC 60529. Übliche Materialien umfassen Aluminiumlegierung (z. B. 6061-T6 nach ASTM B211), Edelstahl und technischen Kunststoff. Oberflächenbehandlungen wie Eloxieren nach MIL-A-8625 können zur Verbesserung der Verschleiß- und Korrosionsbeständigkeit angewendet werden. Das Gewicht des Regals reicht von 15 bis 60 kg, und die Gesamtabmessungen (B×T×H) variieren von 600×400×300 mm bis 1200×800×600 mm. Diese Spezifikationen sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden.

Das Magazin/Regal organisiert Komponenten in einem Raster oder einer linearen Anordnung von Schlitzen. Ein Roboterarm oder Shuttle bewegt sich zu den Schlitzkoordinaten, entnimmt die Komponente mittels Vakuum oder Greifern und transferiert sie zum Montagepunkt. Sensoren können Vorhandensein und Ausrichtung überprüfen. Die präzise Positionierung und Wiederholbarkeit des Regals gewährleisten einen zuverlässigen Abruf.
