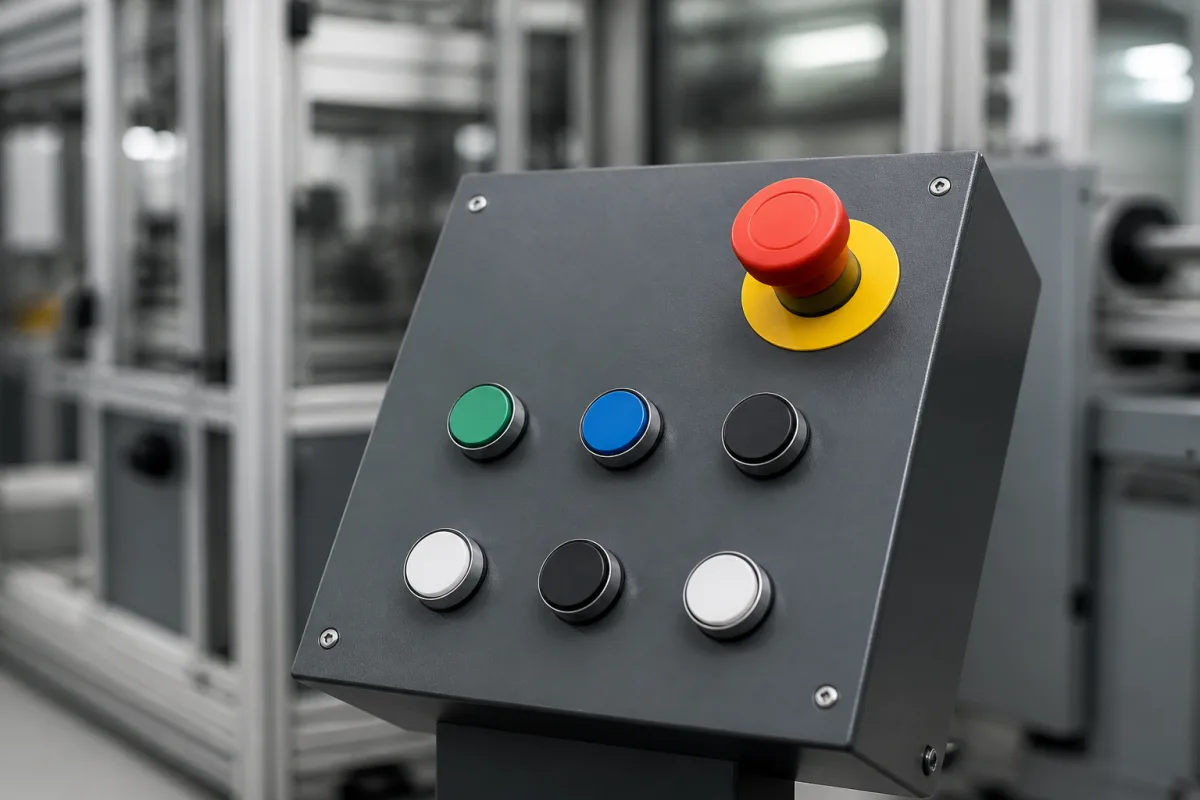

Bedientasten/Not-Halt

Die Bedientasten/Not-Halt ist eine kritische Unterbaugruppe eines Steuer- und Überwachungspults. Sie umfasst Standard-Drucktaster (z. B. Start, Stopp, Moduswahl) für den normalen Maschinenbetrieb und einen deutlich hervorgehobenen, verriegelnden Not-Halt-Taster (E-Stop). Ihre Hauptaufgabe besteht darin, die Mensch-Maschine-Schnittstelle (HMI) für die Befehlseingabe bereitzustellen und als primäre, ausfallsichere manuelle Übersteuerung zu dienen, um sofort die Stromzufuhr zu unterbrechen oder gefährliche Bewegungen zu stoppen, um Personal, Ausrüstung und Prozesse zu schützen. Die Einheit ist für die Integration in industrielle Steuerungstafeln und -pulte ausgelegt, mit Standard-Montagemaßen und Anschlussarten. Sie arbeitet innerhalb spezifizierter elektrischer Nennwerte, einschließlich einer Bemessungsbetriebsspannung von 24–240 V AC/DC, einer Bemessungsisolationsspannung von 250–690 V und einem Bemessungsdauerstrom von 10–16 A. Der Kontaktwiderstand beträgt ≤50 mΩ, was eine zuverlässige Signalübertragung gewährleistet. Die mechanische Haltbarkeit beträgt ≥1.000.000 Schaltspiele, die elektrische Haltbarkeit ≥500.000 Schaltspiele bei Nennlast. Der Betriebstemperaturbereich liegt bei -25 bis 70 °C, mit einer Schutzart von IP54 bis IP65, je nach Konfiguration. Der Betätigerdurchmesser reicht von 22 bis 30 mm, mit einem Standard-Bohrungsdurchmesser von 22,5 mm. Anschlussarten umfassen Schraub- oder Federzugklemmen, und das Gewicht liegt zwischen 50 und 150 g pro Einheit. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Das Produkt verweist auf die Normen IEC 60947-5-1 und IEC 60529 als Referenz für Beschaffung und Verifizierung, bedeutet jedoch keine Zertifizierung. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Bedientaster sind Moment- oder Dauer-Kontaktschalter, die beim Drücken einen Stromkreis schließen oder öffnen und ein Niederspannungssignal an die speicherprogrammierbare Steuerung (SPS) des Pults senden. Der Not-Halt ist ein verriegelnder Drucktaster mit direkt wirkendem Mechanismus. Wenn der Pilzkopf gedrückt wird, öffnet er mechanisch eine Gruppe von Öffnern (NC-Kontakten) im Sicherheitskreis und unterbricht die Steuerspannung zu den Maschinenantrieben. Er bleibt im ausgelösten (offenen) Zustand, bis er manuell durch Drehen oder Ziehen zurückgesetzt wird, wodurch sichergestellt wird, dass die Maschine nicht unbeabsichtigt neu startet.
