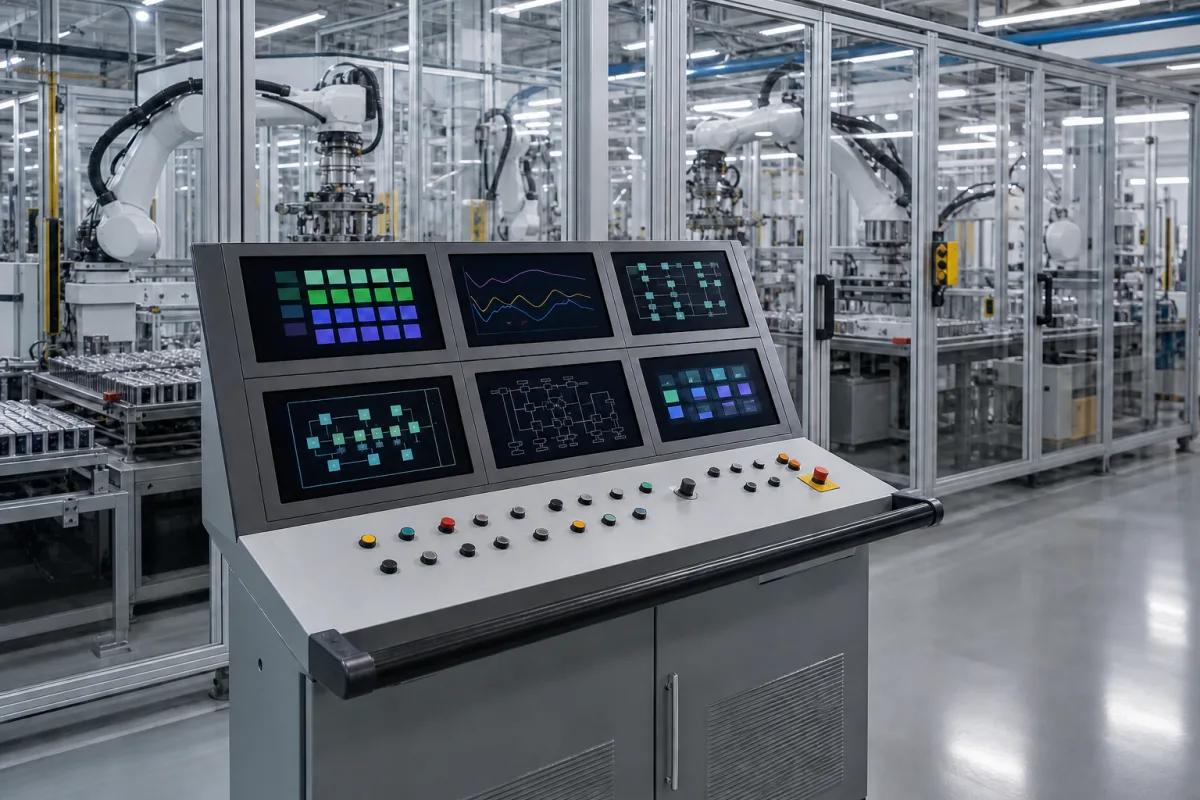

Steuer- und Überwachungskonsole

Die Steuer- und Überwachungskonsole ist eine spezialisierte Komponente innerhalb des Montage- und Testsystems für Lithium-Ionen-Batteriemodule. Sie bietet Bedienern eine zentrale Schnittstelle zur Steuerung der Montagelinienmaschinen, zur Echtzeitüberwachung von Testparametern (Spannung, Strom, Temperatur), zur Datenerfassung und zur Systemdiagnose, um Produktionsqualität und Sicherheit zu gewährleisten. Die Konsole integriert sich über industrielle Kommunikationsprotokolle mit Sensoren, speicherprogrammierbaren Steuerungen (SPS) und Testgeräten. Sie empfängt Echtzeitdaten, verarbeitet sie über spezielle Software und zeigt sie auf einem hochauflösenden Touchscreen an. Bediener können Steuerbefehle senden, um Montageparameter anzupassen, Tests zu starten oder Prozesse basierend auf vordefinierten Schwellenwerten und Sicherheitsprotokollen anzuhalten. Die Konsole ist in einem pulverbeschichteten Stahlgehäuse mit Polycarbonat-Bildschirm untergebracht und enthält elektronische Komponenten wie Leiterplatten und Steckverbinder. Zu den wichtigsten technischen Parametern gehören: Nennspannung 220/380 V AC (Drehstrom, gemäß IEC 60038), Leistungsaufnahme ≤500 W, Betriebstemperaturbereich 0–50 °C (IEC 60068-2-1), Lagertemperaturbereich -20–60 °C (IEC 60068-2-2), relative Luftfeuchtigkeit 20–80% nicht kondensierend (IEC 60068-2-78), Schutzart IP54 (IEC 60529), Displayauflösung 1920×1080 Pixel (Full HD), Messgenauigkeit ±0,5% vom Messbereich (IEC 61557-12), Kommunikationsschnittstellen einschließlich Ethernet, RS-485 und USB (IEC 61850), Gewicht ≤50 kg, Abmessungen (B×H×T) 600×800×300 mm und Eingangsspannungsbereich 187–253 V AC für Hilfsstrom (IEC 61000-4-30). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das jeweilige Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Die Konsole ist für den Einsatz in industriellen Umgebungen vorgesehen und sollte von qualifiziertem Personal installiert und gewartet werden.

Die Konsole arbeitet, indem sie über industrielle Kommunikationsprotokolle wie Ethernet, RS-485 und USB mit Sensoren, SPS und Testgeräten verbunden ist. Sie empfängt kontinuierlich Echtzeitdaten zu Spannung, Strom und Temperatur aus den Montage- und Testprozessen. Die integrierte Software verarbeitet diese Daten und zeigt sie auf dem HMI-Touchscreen an, sodass Bediener den Systemstatus überwachen können. Bediener können Steuerbefehle ausgeben, um Montageparameter anzupassen, Tests zu starten oder zu stoppen und auf Alarme basierend auf vordefinierten Schwellenwerten und Sicherheitsprotokollen zu reagieren. Die Konsole protokolliert Daten für spätere Analysen und unterstützt die Fernsteuerung über Netzwerkschnittstellen.
