Steuergerät / Sicherheitsrelais

Auf Basis strukturierter CNFX-Herstellerprofile wird Steuergerät / Sicherheitsrelais im Bereich Maschinen- und Anlagenbau anhand von Nennspannung bis Leistungsaufnahme eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Steuergerät / Sicherheitsrelais wird durch die Baugruppe aus Mikroprozessor und Sicherheitsrelais-Kontakte beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronisches Steuermodul, das Signale von Sicherheitslichtgittern verarbeitet und bei Erkennung von Eindringlingen Sicherheitsabschaltungen auslöst.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

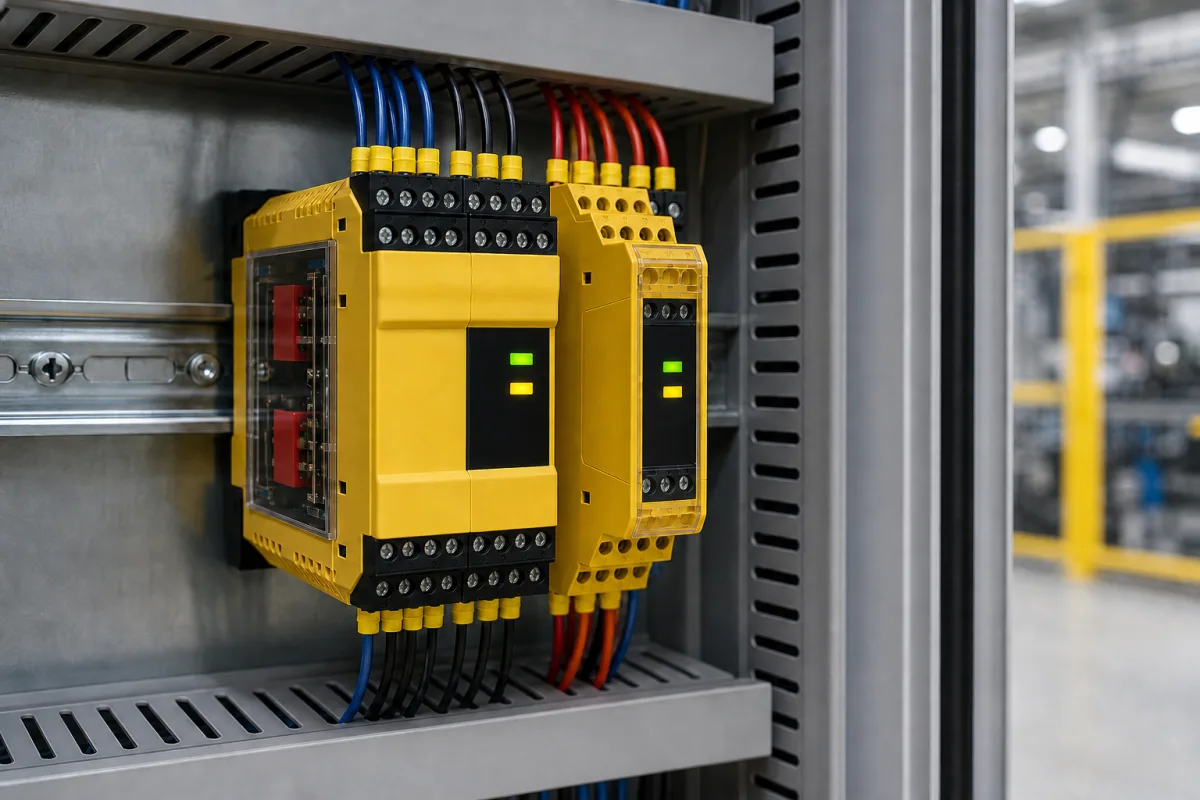

Steuergerät / Sicherheitsrelais in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Steuergerät / Sicherheitsrelais

Technische Definition

Das Steuergerät / Sicherheitsrelais ist eine kritische Sicherheitskomponente in Sicherheitslichtgittersystemen. Es empfängt und analysiert Signale von Sender- und Empfängereinheiten des Lichtgitters. Wenn der Lichtstrahl unterbrochen wird, verarbeitet dieses Gerät das Signal und löst über sicherheitsbewertete Relaisausgänge eine sofortige Abschaltung gefährlicher Maschinen aus, um den Bedienerschutz in industriellen Umgebungen zu gewährleisten. Das Gerät überwacht kontinuierlich den Status angeschlossener Sicherheitslichtgitter. Wenn die Infrarotlichtstrahlen durch ein Eindringen unterbrochen werden, empfängt das Gerät dieses Signal, führt eine Sicherheitslogikverarbeitung durch (einschließlich Quervergleich redundanter Signale) und aktiviert Sicherheitsrelaiskontakte, um gefährliche Maschinen innerhalb von Millisekunden stromlos zu schalten und Unfälle zu verhindern. Zu den wichtigsten Parametern gehören eine Nennspannung von 24 V DC ±10 % (gemäß IEC 61131-2), Leistungsaufnahme ≤5 W, zweikanalige Sicherheitsausgänge, Ausgangsnennwert 250 V AC / 6 A pro Kanal, Ansprechzeit ≤20 ms (gemäß IEC 61496-1), Betriebstemperatur -25 bis 55 °C (gemäß IEC 60068-2-1/2), Schutzart IP54 (gemäß IEC 60529), Abmessungen 45 x 100 x 115 mm, Gewicht ≤200 g und Sicherheitsintegritätslevel SIL 3 (gemäß IEC 61508) mit Performance Level PL e und Kategorie 4 (gemäß ISO 13849-1). Das Gerät ist für die Hutschienenmontage geeignet und für industrielle Umgebungen konzipiert. Es ist für Sicherheitsanwendungen ausgelegt und verfügt über eine redundante Architektur. Für die Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Das Steuergerät überwacht kontinuierlich den Status angeschlossener Sicherheitslichtgitter. Wenn die Infrarotlichtstrahlen durch ein Eindringen unterbrochen werden, empfängt das Gerät dieses Signal, führt eine Sicherheitslogikverarbeitung durch (einschließlich Quervergleich redundanter Signale) und aktiviert Sicherheitsrelaiskontakte, um gefährliche Maschinen innerhalb von Millisekunden stromlos zu schalten und Unfälle zu verhindern.

Hauptmaterialien

Leiterplatte, Elektronische Bauteile, Kunststoffgehäuse, Metallkontakte

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennspannung	24 ±10% V DC	Operating range for control supplyIEC 61131-2
Leistungsaufnahme	≤5 W	Max power draw at rated voltage
Anzahl Sicherheitsausgänge	2 Kanäle	Dual-channel redundant outputs
Nennwert Sicherheitsausgänge	250 V AC / 6 A	Max switching capacity per channel
Ansprechzeit	≤20 ms	From signal change to output offIEC 61496-1
Betriebstemperatur	-25–55 °C	Full function within rangeIEC 60068-2-1/2
Schutzart	IP54	Suitable for industrial environmentsIEC 60529
Abmessungen (B x H x T)	45 x 100 x 115 mm	DIN rail mountable
Gewicht	≤200 g	Leichtgewicht für einfache Montage
Sicherheits Integritätslevel	SIL 3	Suitable for safety applicationsIEC 61508
Performance Level	PL e	Highest performance levelISO 13849-1
Kategorie	Cat. 4	Redundant architectureISO 13849-1

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Mikroprozessor
Verarbeitet Sicherheitssignale und führt Sicherheitslogik aus
Material: Silizium
Sicherheitsrelais-Kontakte
Unterbricht die Stromversorgung von gefährlichen Maschinen physisch
Material: Silberlegierung
Statusanzeigen
Visuelle Anzeige von Systemstatus und Fehlern
Material: LEDs und Kunststofflinsen
Klemmenblöcke
Anschlusspunkte für Sicherheitseinrichtungen und Stromversorgung
Material: Kunststoff und Messing

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (elektronisches Modul)
Weitere Spezifikationen:	IP65 Schutzart, 24 V DC Nennspannung (±10 %), 2 A max. Kontaktbelastbarkeit
Betriebstemperatur:	-25°C bis +55°C

Montage- und Anwendungskompatibilität

Industrielle MaschinensicherheitsschaltungenAutomatisierte FertigungslinienRoboterarbeitszellen

Nicht geeignet: Explosionsgefährdete Bereiche (ATEX-Zonen) ohne zusätzliche Zertifizierung

Auslegungsdaten

Anzahl der erforderlichen Sicherheits-Lichtvorhangstrahlen
Anforderung an die Ansprechzeit (typischerweise <20 ms)
Anzahl der benötigten Sicherheitsausgänge für Abschalteinrichtungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

24 VDC ±10 % (21,6–26,4 VDC), 0–40 °C Umgebungstemperatur, 0–95 % relative Luftfeuchtigkeit nicht kondensierend

Belastungs- und Ausfallgrenzen

Eingangsspannung <18 VDC oder >30 VDC, Umgebungstemperatur >60 °C, Kontaktprellen >5 ms Dauer

Thermisches Durchgehen der Halbleitersperrschicht bei >125 °C Siliziumtemperatur, dielektrischer Durchschlag bei >500 VDC Isolationsspannung, Kontaktverschweißung bei >10 A Einschaltstrom

Fertigungskontext

Steuergerät / Sicherheitsrelais wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kontaktverschweißung/-fusion

Ursache: Übermäßiger Einschaltstrom angeschlossener Lasten (z.B. Magnetventile, Schütze) oder häufiges schnelles Schalten, das Lichtbogenbildung und Wärmeentwicklung an den Relaiskontakten verursacht, was zu Materialtransfer und dauerhaftem Festkleben führt.

Spulenausfall/-abschaltung

Ursache: Spannungsspitzen/Überspannungen (Transienten) aus der Stromversorgung oder benachbarter Geräte, die die Isolierung verschlechtern, oder dauerhafter Betrieb außerhalb der spezifizierten Spannungs-/Temperaturbereiche, der Überhitzung und offene/kurzgeschlossene Wicklungen in der Spule verursacht.

Wartungsindikatoren

Hörbares Rattern oder Summen aus dem Relaisgehäuse während des Betriebs, das auf lockere Verbindungen, Kontaktlichtbögen oder Spulenprobleme hinweist.
Visuelle Anzeichen von Überhitzung: Verfärbung (Bräunung/Vergilbung) des Relaisgehäuses oder der Leiterplatte oder ein Brandgeruch in der Nähe der Einheit.

Technische Hinweise

Installieren Sie einen ordnungsgemäß dimensionierten Überspannungsschutz oder RC-Funkenlöschkreis parallel zur Relaisspule und zu den Kontakten, um Spannungstransienten abzufangen und Lichtbogenbildung zu reduzieren, was die Lebensdauer von Kontakten und Spule verlängert.
Implementieren Sie periodische Infrarot-Thermografieinspektionen während des Betriebs, um abnormale Erwärmung an Verbindungen oder Komponenten zu erkennen, und ermöglichen Sie so proaktive Eingriffe vor einem Ausfall.

Konformität und Fertigungsnormen

Referenznormen

ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenANSI/UL 508: Industrielle SteuerungsgeräteDIN EN 60204-1: Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen

Fertigungsgenauigkeit

Kontaktabstand: +/-0,1 mm
Spulenwiderstand: +/-5 % des Nennwerts

Qualitätsprüfung

Dielektrischer Festigkeitstest (Hochspannungstest)
Funktionale Sicherheitsprüfung mit simulierten Fehlerbedingungen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektromagnetische Störungen von benachbarten 480 VAC Motorstartern, die eine Feldstärke von >50 V/m induzieren → Fehlauslösung von Sicherheitsausgängen während des Normalbetriebs → Abgeschirmtes Gehäuse mit 40 dB Dämpfung bei 10–100 MHz, Ferritkerne an allen E/A-Leitungen

Kondensatansammlung auf der Leiterplatte aufgrund von 15 °C/Stunde Temperaturwechsel in unversiegelten Gehäusen → Oberflächenleckströme >1 mA zwischen hochohmigen Sensoreingängen → Konformbeschichtung nach IPC-CC-830B Klasse 3, stickstoffgespülte Klemmenabteile

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Steuergerät / Sicherheitsrelais

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Steuergerät / Sicherheitsrelais

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Wie hoch ist die Ansprechzeit dieses Steuergeräts?

Die Ansprechzeit von Signaländerung bis Ausgang aus beträgt ≤20 ms gemäß IEC 61496-1. Dies gewährleistet eine schnelle Abschaltung gefährlicher Maschinen bei Unterbrechung des Lichtgitters.

Welche Sicherheitsintegritätsstufe erfüllt dieses Gerät?

Das Gerät ist mit SIL 3 gemäß IEC 61508 bewertet, mit Performance Level PL e und Kategorie 4 gemäß ISO 13849-1. Diese Bewertungen zeigen die Eignung für sicherheitskritische Anwendungen.

Was sind die elektrischen Spezifikationen?

Die Nennspannung beträgt 24 V DC ±10 % (gemäß IEC 61131-2), mit einer Leistungsaufnahme von ≤5 W. Es verfügt über zweikanalige Sicherheitsausgänge mit einer Nennleistung von 250 V AC / 6 A pro Kanal.

Welchen Umgebungsbedingungen hält es stand?

Der Betriebstemperaturbereich liegt bei -25 bis 55 °C (gemäß IEC 60068-2-1/2), und die Schutzart ist IP54 (gemäß IEC 60529), geeignet für typische industrielle Umgebungen.
