Technische Definition

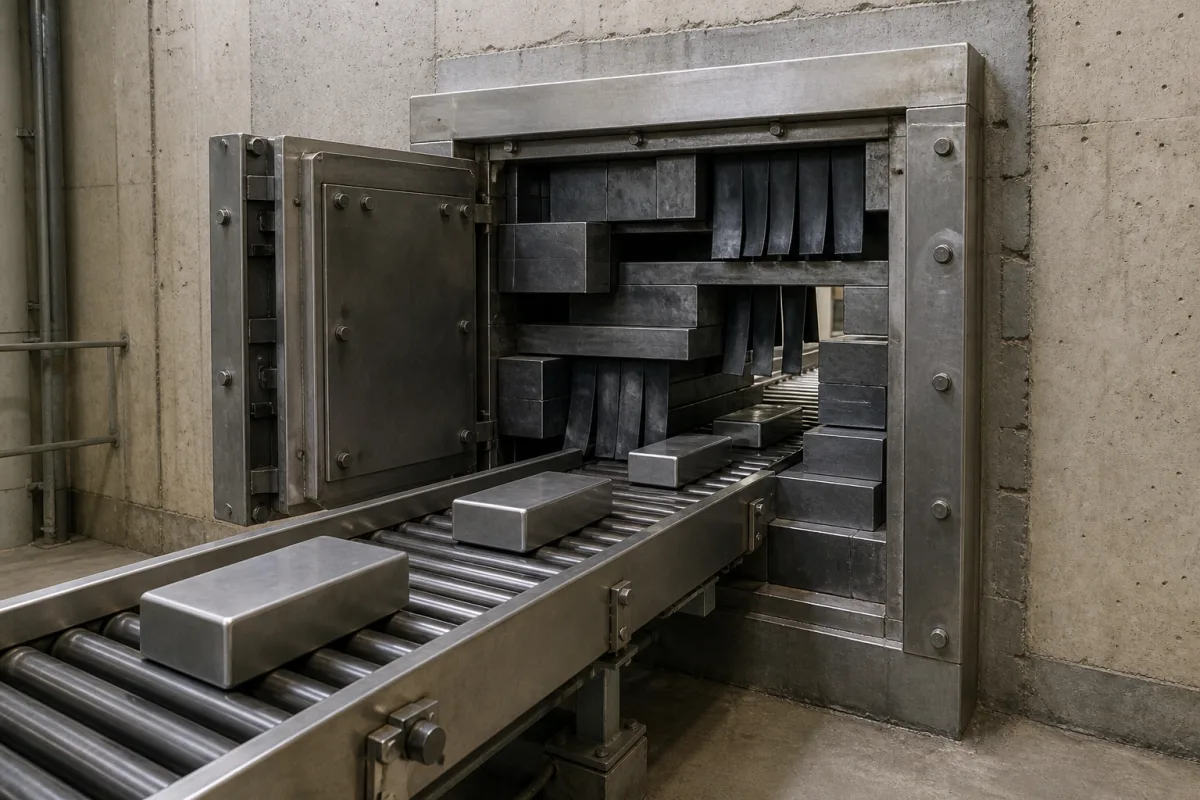

Die Förderband-Portabschirmung ist eine kritische Komponente von Strahlenschutzstrukturen, die speziell entwickelt wurde, um Förderbandöffnungen abzudichten, durch die Materialien in abgeschirmte Bereiche gelangen oder diese verlassen. Sie erhält die Strahlungscontainment-Integrität aufrecht, während sie einen kontinuierlichen Materialfluss durch Fördersysteme in radioaktiven Umgebungen ermöglicht. Die Abschirmung ist in Nennweiten von DN100 bis DN600 erhältlich, die gemäß ISO 6708 Standardöffnungen von Förderbandports entsprechen. Sie arbeitet bei Drücken zwischen 1,0 und 1,6 MPa, mit einer Leckrate von nicht mehr als 1×10⁻⁶ Pa·m³/s, verifiziert durch Helium-Lecktest nach ISO 15848-1. Die Betriebstemperatur reicht von -40°C bis 85°C, oberhalb derer eine Verschlechterung der Dichtungen auftreten kann. Die Strahlungsabschirmdicke variiert von 50 bis 150 mm, typischerweise unter Verwendung von Blei oder borhaltigem Polyethylen, während das Strukturmaterial aus Edelstahl SS304 oder SS316L (ASTM A240) für Korrosionsbeständigkeit besteht. Die Oberflächengüte beträgt Ra 0,8–1,6 μm (ISO 4287) zur Reinigungsfreundlichkeit. Die Abschirmung wiegt zwischen 50 und 500 kg, abhängig von Größe und Abschirmanforderungen. Sie bietet Schutzart IP54–IP65 (IEC 60529) für Staub- und Wasserschutz. Die Betätigung kann manuell oder pneumatisch erfolgen, wobei pneumatische Versionen eine 24-V-DC-Versorgung ±10% für Magnetventile und ein 4–20-mA-Steuersignal (IEC 60381-1) für Positionsrückmeldung benötigen. Diese Spezifikationen dienen als Referenzbereiche; tatsächliche modellspezifische Werte und Konformität müssen mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die Abschirmung ist so konzipiert, dass sie in Strahlenschutzstrukturen integriert wird und sicherstellt, dass Förderbandöffnungen die Containment-Integrität nicht beeinträchtigen. Ihr Funktionsprinzip beruht auf dichten Materialien und ineinandergreifenden Konstruktionen, die Strahlung abschwächen und gleichzeitig die Bewegung des Förderbands ermöglichen. Die Auswahl erfordert die Berücksichtigung von Portgröße, Druck, Temperatur, Strahlungsniveau und Materialkompatibilität. Die Verifizierung sollte Lecktests, Materialzertifikate und Maßprüfungen umfassen. Wartungssignale umfassen erhöhte Leckraten, Dichtungsverschleiß oder Korrosion. Versagensgrenzen umfassen das Überschreiten von Temperatur- oder Druckgrenzen, was die Dichtungsintegrität beeinträchtigen kann.
Funktionsprinzip
Die Abschirmung erzeugt eine strahlungsdichte Barriere um Förderbandports unter Verwendung dichter Materialien, die Strahlung abschwächen. Sie verwendet typischerweise überlappende oder ineinandergreifende Konstruktionen, die die Abschirmwirkung aufrechterhalten und gleichzeitig die Bewegung des Förderbands und den Materialdurchgang ermöglichen. Das dichte Material, wie Blei oder Wolframlegierung, absorbiert oder streut Strahlung und verhindert so ein Leck durch den Port. Das Design ermöglicht einen kontinuierlichen Materialfluss, während die Integrität der Abschirmung nicht beeinträchtigt wird. Dichtungen und Dichtungsringe sorgen für einen dichten Verschluss, und der Betätigungsmechanismus ermöglicht bei Bedarf einen Fernbetrieb. Die Wirksamkeit der Abschirmung wird durch Helium-Lecktest verifiziert, um sicherzustellen, dass die Leckrate innerhalb der festgelegten Grenzen bleibt.
