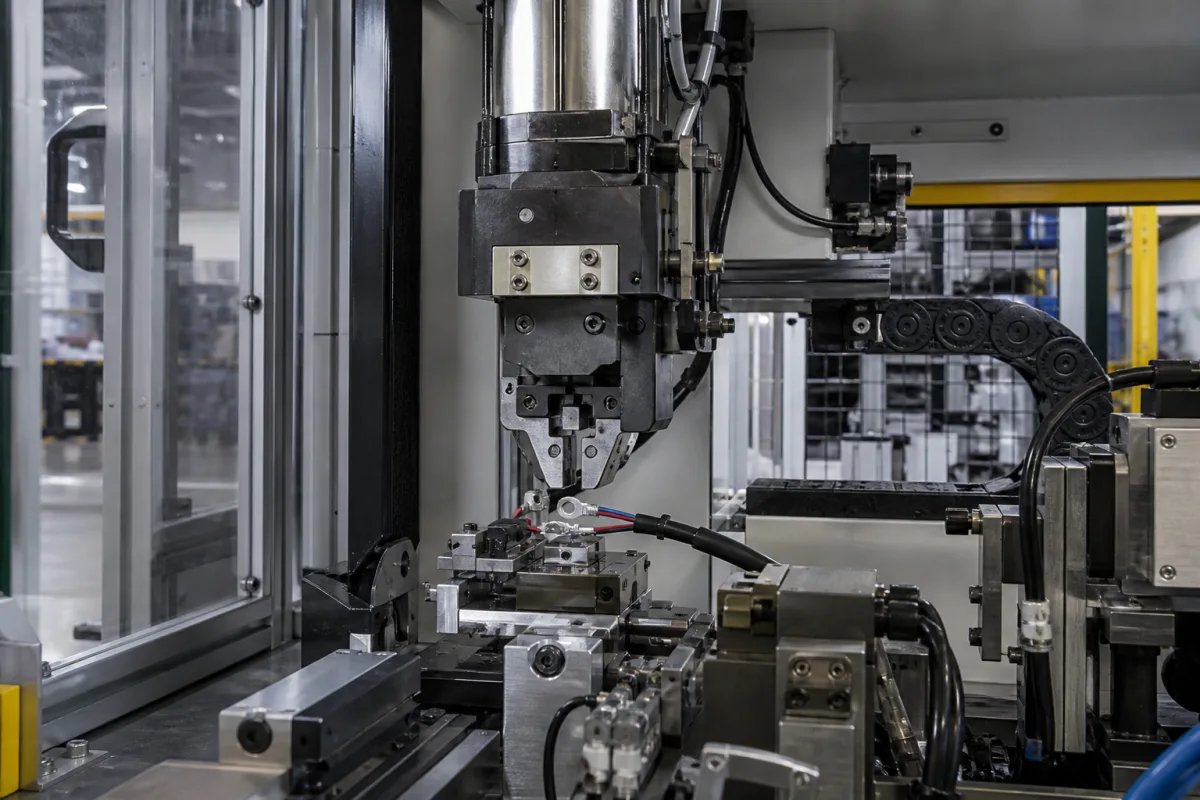

Crimpkopf-Baugruppe

Die Crimpkopf-Baugruppe ist eine präzise mechanische Komponente in einer automatischen Kabelbaum-Crimpmaschine. Sie ist für die kritische Aufgabe verantwortlich, kontrollierte Kraft aufzubringen, um einen Metallanschluss oder Steckverbinder um ein abisoliertes Drahtende zu verformen und so eine sichere, gasdichte und elektrisch leitfähige Verbindung zu schaffen. Diese Baugruppe interagiert direkt mit dem Zuführsystem und der Steuereinheit der Maschine, um den Crimpzyklus auszuführen. Die Baugruppe besteht typischerweise aus einem Rahmen, einem Stempel oder Stößel, einem Werkzeugsatz und einem Antriebsmechanismus (hydraulisch, pneumatisch oder servoelektrisch). Sie ist so ausgelegt, dass sie verschiedene Anschlussgrößen und Drahtquerschnitte aufnehmen kann, mit einstellbarer Crimphöhe und Crimpkraft. Die verwendeten Materialien wie Werkzeugstahl, Hartmetall und hochfester legierter Stahl gewährleisten Haltbarkeit und Verschleißfestigkeit. Zu den wichtigsten Parametern gehören ein Crimpkraftbereich von 20–50 kN, ein Einstellbereich für die Crimphöhe von 0,5–3,0 mm und eine Crimpgenauigkeit von ±0,02 mm. Die Zyklusrate kann je nach Modell 60–120 Zyklen pro Minute erreichen. Der Betriebsdruck ist mit 0,5–0,8 MPa angegeben, und der Betriebstemperaturbereich liegt bei 5–50 °C. Die Baugruppe hat eine Schutzart von IP54–IP65 (IEC 60529) und ist mit DIN-48083-Werkzeugsätzen kompatibel. Das Gewicht liegt zwischen 8–15 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Die Leistung der Baugruppe wirkt sich direkt auf die Qualität der Crimpverbindung aus, weshalb eine korrekte Auswahl, Installation und Wartung entscheidend sind.

Die Baugruppe erhält einen Anschluss vom Zuführsystem und positioniert einen abisolierten Draht darin. Ein hydraulischer, pneumatischer oder servoelektrischer Aktuator treibt einen Stempel oder Stößel an, der die Crimpflügel des Anschlusses in ein Präzisionswerkzeug drückt. Diese plastische Verformung des Anschlussmaterials um die Drahtlitzen erzeugt eine dauerhafte mechanische und elektrische Verbindung. Die Baugruppe gibt dann den fertigen Crimp frei.
