Technische Definition

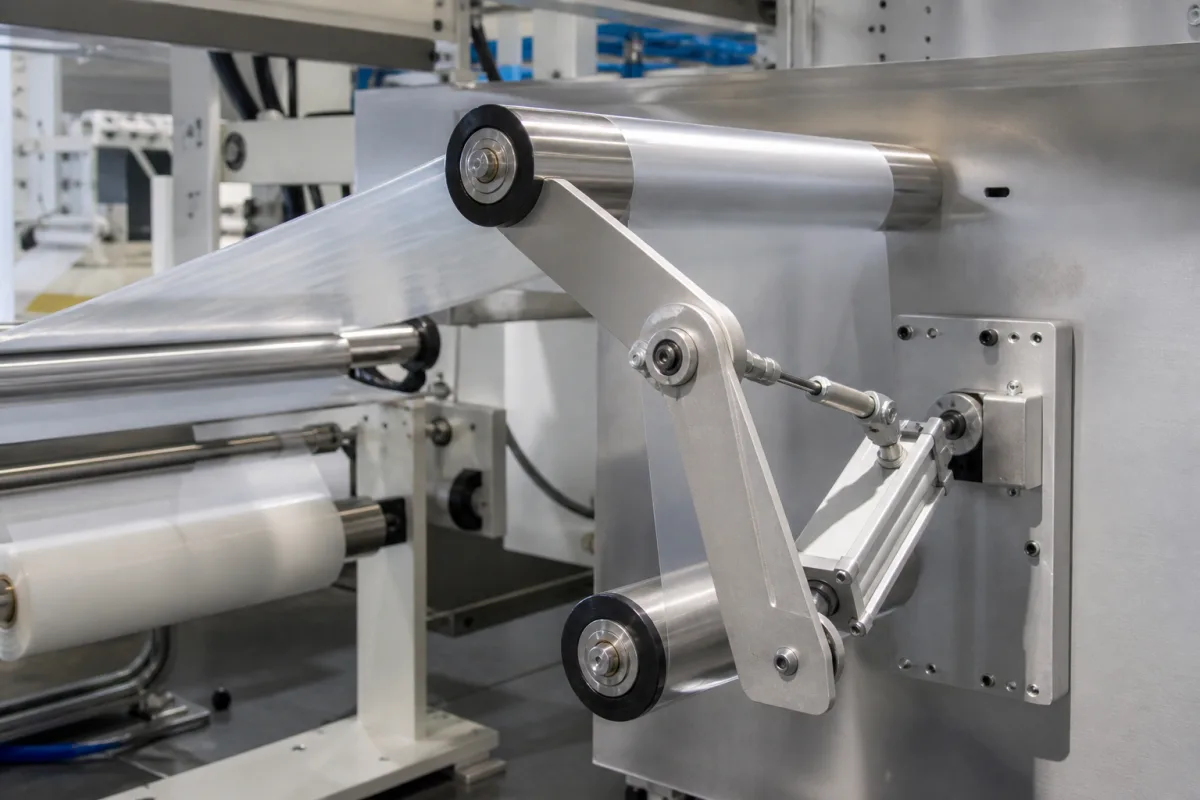

Die Tänzerarm-Baugruppe ist eine kritische Komponente in Gewebespannungs-Regelsystemen, die dazu dient, die Tänzerwalze zu stützen und präzise zu positionieren. Sie ermöglicht es der Tänzerwalze, sich als Reaktion auf Spannungsschwankungen im Gewebeband zu bewegen und so Echtzeit-Feedback an den Spannungsregelmechanismus zu liefern. Diese Baugruppe umfasst typischerweise Montagehalterungen, Drehpunkte und Verbindungsmechanismen, die eine reibungslose, kontrollierte Bewegung bei gleichzeitiger Aufrechterhaltung der korrekten Ausrichtung ermöglichen. Die Baugruppe ist in Materialien wie Kohlenstoffstahl, Edelstahl und Aluminiumlegierung erhältlich, wobei für Aluminiumlegierungsversionen die Materialgüte 6061-T6 (ASTM B221) spezifiziert ist. Zu den wichtigsten Parametern gehören Walzendurchmesser (80–200 mm), Walzenbreite (500–3000 mm), maximale Belastbarkeit (500–5000 N), Armlänge (150–600 mm), Schwenkbereich (±15° bis ±45°), Lagertoleranz des Drehpunkts (±0,05 mm, ISO 286), Betriebstemperatur (-10°C bis 60°C) und Gewicht (5–50 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Baugruppe wird in der Maschinen- und Anlagenherstellung eingesetzt, insbesondere bei Bahnverarbeitungsprozessen wie Drucken, Beschichten und Konfektionieren. Es handelt sich um ein Komponentenprodukt, nicht um eine eigenständige Maschine. Bei der Beschaffung ist es wichtig, die genauen Spezifikationen mit dem Hersteller oder Lieferanten zu bestätigen, da die aufgeführten Parameter typische Bereiche sind und nicht für jede Konfiguration garantiert werden. Das Design der Baugruppe gewährleistet, dass sich die Tänzerwalze reibungslos als Reaktion auf Spannungsänderungen bewegt, aber die tatsächliche Leistung hängt von der Integration in das gesamte Spannungsregelsystem ab. Korrekte Installation, Ausrichtung und Wartung sind entscheidend, um Probleme wie Armdurchbiegung, Lagerausfall oder übermäßiges Spiel zu vermeiden. Die Lagertoleranz des Drehpunkts ist ein Schlüsselfaktor für die Regelgenauigkeit, und der Betriebstemperaturbereich muss eingehalten werden, um eine ordnungsgemäße Schmierung und Dichtungsintegrität zu gewährleisten. Das Gewicht der Baugruppe beeinflusst Trägheit und dynamisches Verhalten, was für Hochgeschwindigkeitsanwendungen wichtig ist. Konsultieren Sie immer die Herstellerdokumentation für modellspezifische Daten und die Einhaltung relevanter Normen.
Funktionsprinzip
Die Tänzerarm-Baugruppe funktioniert, indem sie sich als Reaktion auf Änderungen der Gewebespannung dreht oder linear bewegt. Wenn die Spannung zunimmt, zieht das Gewebe an der Tänzerwalze, wodurch sich der Arm in eine Richtung bewegt. Diese Bewegung wird von Positionssensoren oder Potentiometern erfasst, die Signale an das Spannungsregelsystem senden, um entsprechend anzupassen. Wenn die Spannung abnimmt, bringen Federn oder Gegengewichte den Arm in seine neutrale Position zurück, wodurch eine konstante Spannung über das Gewebeband aufrechterhalten wird. Das mechanische Design der Baugruppe, einschließlich Drehpunkten und Verbindungen, gewährleistet eine reibungslose und kontrollierte Bewegung bei gleichzeitiger Aufrechterhaltung der korrekten Ausrichtung der Tänzerwalze.
