Technische Definition

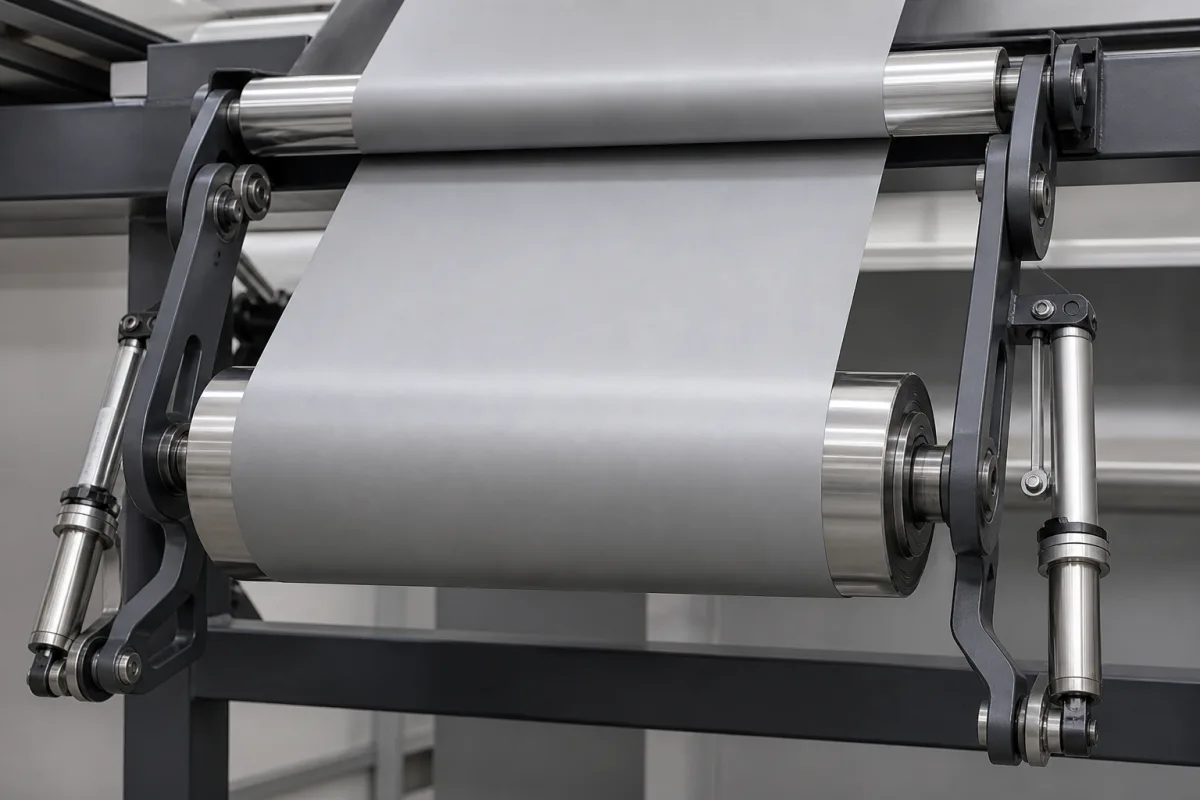

Die Tänzerwalze ist eine kritische Komponente in Bahnspannungs-Regelsystemen, die mechanische Bewegung nutzt, um die Spannung über flexible Materialien (Bahnen) während Abwickel-, Verarbeitungs- oder Aufwickelvorgängen zu regulieren und zu stabilisieren. Sie besteht typischerweise aus einer frei drehbaren Walze, die auf einem Schwenkarm oder Schlitten montiert ist, mit Positionssensoren, die Rückmeldung an Spannungsregelmechanismen geben. Die Bewegung der Walze kompensiert Schwankungen der Bahnspannung und gewährleistet eine gleichbleibende Produktqualität. Übliche Materialien umfassen Kohlenstoffstahl, Edelstahl, Aluminiumlegierung, Polyurethan und Keramikbeschichtung. Wichtige Parameter umfassen Walzendurchmesser (100–300 mm), Walzenbreite (500–2000 mm), maximale Bahngeschwindigkeit (300–800 m/min), Spannungsbereich (50–500 N), Spannungsgenauigkeit (±2%), Walzenrundlauf (±0,05 mm gemäß ISO 1101), Betriebstemperatur (-10 bis 60 °C), Betriebsdruck (0,4–0,8 MPa), Schutzart (IP54–IP65 gemäß IEC 60529), Walzenmaterial (6061-T6 Aluminiumlegierung gemäß ASTM B221), Oberflächenbehandlung (harteloxiert gemäß MIL-A-8625) und Gewicht (50–200 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Tänzerwalze wird in Branchen wie Druck, Konfektionierung, Papier, Folie und Metallfolienverarbeitung eingesetzt. Sie ist entscheidend für die Aufrechterhaltung der richtigen Spannung, um Falten, Risse oder Registerfehler zu vermeiden. Die Auswahl erfordert die Berücksichtigung von Bahnbreite, Geschwindigkeit, Spannungsanforderungen und Umgebungsbedingungen. Verifizierungsfragen umfassen die Prüfung von Rundlauf, Oberflächenbeschaffenheit und Lagerzustand. Wartungssignale umfassen ungewöhnliche Vibrationen, Geräusche oder inkonsistente Spannung. Fehlergrenzen umfassen übermäßigen Rundlauf, Lagerabnutzung oder Sensorfehlfunktion, die zu Bahnschäden oder Prozessstillstand führen können. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten für modellspezifische Werte und Normen.
Funktionsprinzip
Die Tänzerwalze arbeitet, indem sie auf Änderungen der Bahnspannung durch mechanische Verschiebung reagiert. Wenn die Bahnspannung zunimmt, wird die Walze nach oben (oder außen) gedrückt, wodurch die effektive Weglänge reduziert und die Spannung verringert wird. Wenn die Spannung abnimmt, ziehen Schwerkraft oder Federn die Walze nach unten (oder innen), wodurch die Weglänge vergrößert und die Spannung erhöht wird. Diese Bewegung wird von Positionssensoren überwacht, die Rückmeldung an Antriebsregler geben und so ein geschlossenes Spannungsregelsystem schaffen.
