Technische Definition

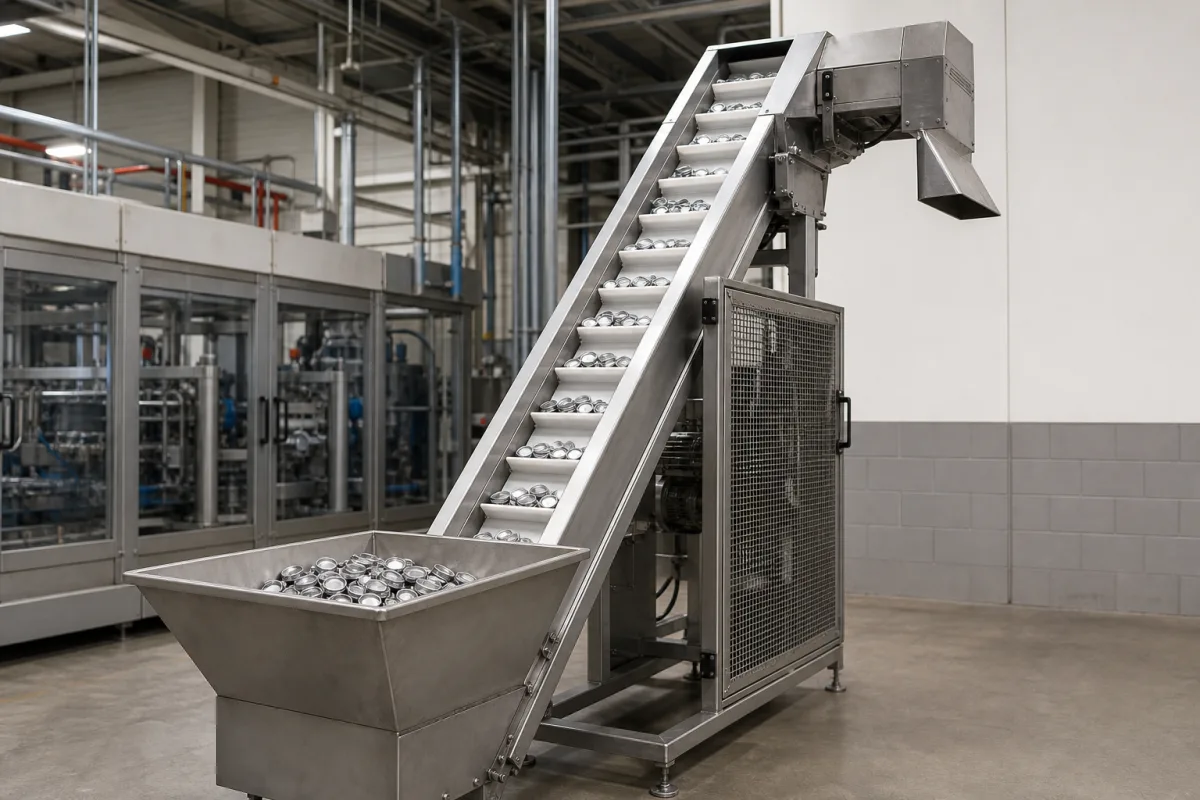

Der Elevatorförderer ist eine kritische Unterbaugruppe in Verschluss-Sortier-/Elevatormaschinen, die speziell für die vertikale Bewegung von Verschlüssen (wie Flaschenverschlüsse, Deckel oder Schließungen) ausgelegt ist. Er verbindet sich mit Zuführsystemen, um Verschlüsse aufzunehmen, und liefert sie an nachfolgende Stationen wie Sortiermechanismen, Orientierungsvorrichtungen oder Verpackungslinien, wodurch ein kontinuierlicher Materialfluss in der automatisierten Produktion gewährleistet wird. Der Förderer besteht typischerweise aus einem Band oder einer Kette mit Mitnehmern oder Flügeln, die entlang eines vertikalen oder geneigten Pfads geführt werden. Verschlüsse werden über einen Zuführschacht oder einen Vibrationsförderer geladen und nach oben transportiert; die Mitnehmer verhindern ein Zurückrutschen während des Aufstiegs. An der Spitze werden die Verschlüsse auf eine abfallende oder horizontale Strecke entladen, um weiterverarbeitet zu werden. Das System wird von einem Elektromotor mit Geschwindigkeitsregelung angetrieben, um den Anforderungen der Produktionslinie zu entsprechen. Zu den wichtigsten Parametern gehören Förderleistung (500–2000 Verschlüsse/min), Verschlussdurchmesserbereich (20–80 mm), Hubhöhe (2–6 m), Fördergeschwindigkeit (0,5–1,5 m/s), Motorleistung (0,75–3,0 kW), Versorgungsspannung (380–480 V AC, IEC 60038), Betriebstemperatur (0–40 °C), relative Luftfeuchtigkeit (≤85 %, nicht kondensierend), Schutzart (IP54–IP65, IEC 60529), Förderbandmaterial (PU/PVC, optional lebensmittelecht), Rahmematerial (SS304/SS316, ASTM A240), Geräuschpegel (≤75 dB(A) bei 1 m, ISO 3746) und Maschinengewicht (300–800 kg). Zu den hinterlegten Materialien gehören Edelstahl, lebensmittelechtes Polymerband und Aluminiumrahmen. Diese Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für spezifische Modelle und Anwendungen verifiziert werden. Der Elevatorförderer ist eine Komponente, keine eigenständige Maschine, und seine Leistung hängt von der Integration in das gesamte Verschlusshandhabungssystem ab.
Funktionsprinzip
Verschlüsse werden typischerweise über einen Zuführschacht oder einen Vibrationsförderer auf den Förderer geladen. Der Förderer, oft ein Band oder eine Kette mit Mitnehmern oder Flügeln, bewegt sich vertikal entlang eines geführten Pfads. Die Mitnehmer oder Flügel verhindern, dass Verschlüsse während des Aufstiegs zurückrutschen. An der Spitze werden die Verschlüsse auf eine abfallende oder horizontale Strecke entladen, um weiterverarbeitet zu werden. Das System wird von einem Elektromotor mit Geschwindigkeitsregelung angetrieben, um den Anforderungen der Produktionslinie zu entsprechen.
