Technische Definition

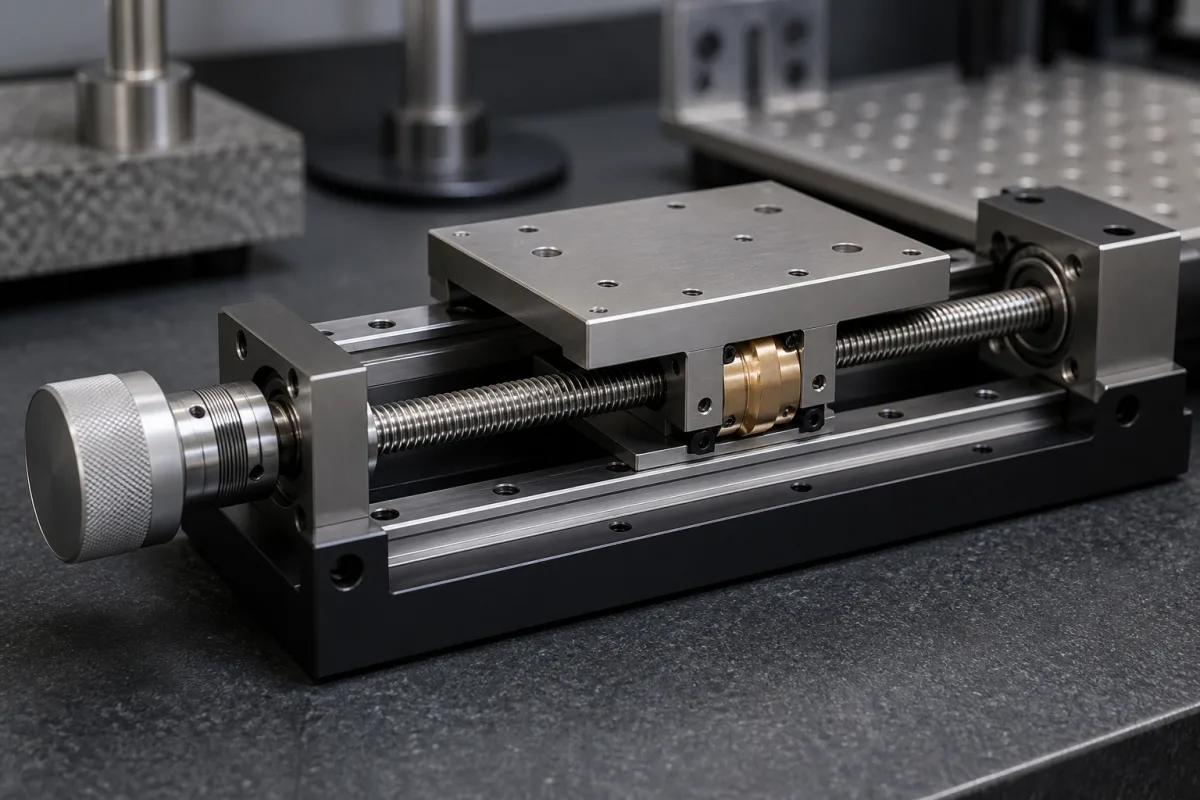

Eine Feingewinde-Spindel ist ein Präzisionsbauteil, das Drehbewegung in lineare Bewegung mit hoher Auflösung und Genauigkeit umwandelt. Sie ist ein kritisches Element in Mikroverstellmechanismen, da ihre feine Gewindesteigung eine minimale lineare Bewegung pro Umdrehung ermöglicht und so eine äußerst präzise Positionierung erlaubt. Dadurch ist sie in Anwendungen unverzichtbar, die hohe Präzision und minimales Spiel erfordern, wie in Laborgeräten, optischen Instrumenten, der Halbleiterfertigung und der Präzisionsbearbeitung. Die Spindel wird typischerweise mit einer Mutter kombiniert; wenn sich die Spindel dreht, bewegt sich die Mutter linear entlang der Spindelachse. Die feine Steigung reduziert den linearen Weg pro Umdrehung und ermöglicht eine feine Steuerung. In automatisierten Systemen wird sie häufig von einem Schritt- oder Servomotor angetrieben. Das Produkt ist in verschiedenen Materialien erhältlich, darunter Edelstahl, legierter Stahl und Bronze (für Muttern). Zu den wichtigsten Parametern gehören Nenndurchmesser (6–60 mm), Steigung (0,5–10 mm), Länge (100–3000 mm), Genauigkeitsklasse (C3–C7 nach ISO 3408-3), Steigungsgenauigkeit (±0,005–±0,05 mm/300mm), maximale Lineargeschwindigkeit (0,5–2 m/s), maximale dynamische Belastung (5–50 kN), Betriebstemperatur (-20–80 °C), Werkstoffgüten (C45–40CrMo4 nach DIN EN 10083), Oberflächenhärte (58–62 HRC), Gewinderichtung (rechts/links) und Gewicht (0,5–50 kg/m). Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung bestätigt werden. Das Produkt wird nach relevanten Normen konstruiert und gefertigt, aber die Konformität muss mit dem Lieferanten verifiziert werden. Konsultieren Sie immer den Hersteller für modellspezifische Spezifikationen und Anwendungseignung.
Funktionsprinzip
Die Feingewinde-Spindel arbeitet nach dem Prinzip der Umwandlung von Drehbewegung in lineare Bewegung. Wenn sich die Spindel dreht, bewegt sich die eingreifende Mutter linear entlang der Spindelachse. Die feine Gewindesteigung reduziert den linearen Weg pro Umdrehung und ermöglicht so eine hochpräzise Positionierung. In automatisierten Systemen wird sie typischerweise von einem Schritt- oder Servomotor angetrieben, was kontrollierte und wiederholbare Bewegungen ermöglicht. Die Genauigkeit der linearen Bewegung hängt von der Steigungsgenauigkeit und der mechanischen Steifigkeit der Baugruppe ab.
