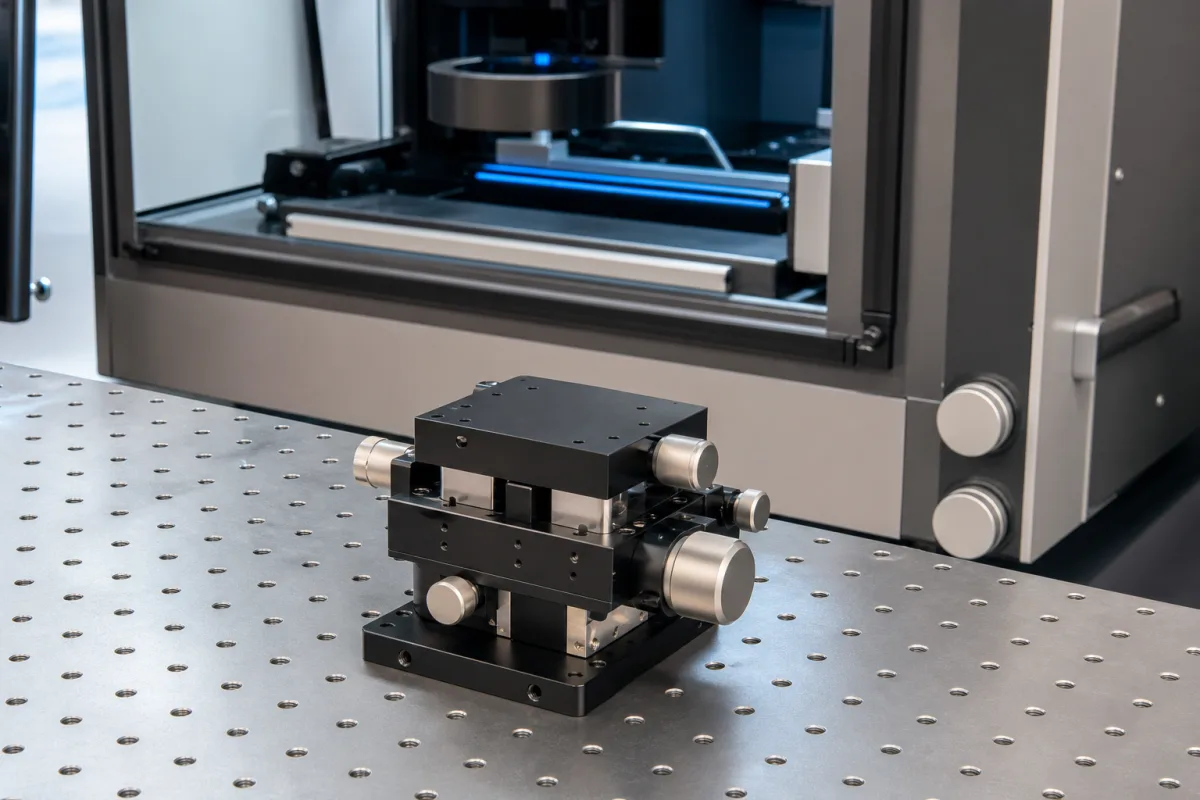

Mikrojustiermechanismus

Der Mikrojustiermechanismus ist eine kritische Unterbaugruppe in Präzisions-Zentriermaschinen für optische Linsen. Er ist verantwortlich für die Erzielung und Aufrechterhaltung der exakten Ausrichtung optischer Linsen während des Zentrierprozesses. Er bietet positionskontrolle auf Nanometerebene, um winzige Abweichungen in der Linsenorientierung zu korrigieren und eine optimale Ausrichtung der optischen Achse für hochpräzise Anwendungen wie Kameraobjektive, Mikroskope und wissenschaftliche Instrumente sicherzustellen. Der Mechanismus verwendet typischerweise feingängige Gewindekomponenten, piezoelektrische Aktuatoren oder präzise Linearlager, die kleine Rotations- oder elektrische Eingaben in präzise lineare oder winklige Verschiebungen umsetzen. Rückkopplungssysteme (häufig optische Encoder oder kapazitive Sensoren) überwachen die Position und bieten eine Regelung mit geschlossenem Regelkreis, um die gewünschte Ausrichtung mit minimaler Hysterese und minimalem Spiel aufrechtzuerhalten. Der Mechanismus besteht aus Materialien wie Edelstahl, Aluminiumlegierung oder Keramik und ist auf Stabilität und Langlebigkeit ausgelegt. Zu den wichtigsten Parametern gehören ein Einstellbereich von ±5 mm, eine Auflösung von 0,001 mm und eine Wiederholbarkeit von ±0,002 mm. Er kann axiale Lasten von 50 bis 200 N ohne Verformung aufnehmen. Der Betriebstemperaturbereich liegt zwischen -10 und 50 °C, die Lagertemperatur zwischen -20 und 60 °C, und die relative Luftfeuchtigkeit bis zu 85 % (nicht kondensierend). Die Schutzart beträgt IP40 bis IP54 gemäß IEC 60529, abhängig von der Konfiguration. Der Aluminiumlegierungskörper ist typischerweise 6061-T6 gemäß ASTM B221. Das Gewicht liegt zwischen 0,5 und 2,0 kg, und die typischen Abmessungen betragen 80×50×30 mm. Zu den Antriebsarten gehören manuelle Mikrometerschrauben oder Differenzschrauben. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden.

Der Mikrojustiermechanismus funktioniert, indem er kleine Rotations- oder elektrische Eingaben in präzise lineare oder winklige Verschiebungen umsetzt. Dies wird durch feingängige Gewindekomponenten, piezoelektrische Aktuatoren oder präzise Linearlager erreicht. Rückkopplungssysteme wie optische Encoder oder kapazitive Sensoren überwachen die Position und bieten eine Regelung mit geschlossenem Regelkreis, um die gewünschte Ausrichtung mit minimaler Hysterese und minimalem Spiel aufrechtzuerhalten. Der Mechanismus gewährleistet eine positionskontrolle auf Nanometerebene und korrigiert winzige Abweichungen in der Linsenorientierung während des Zentrierprozesses.
