Hydraulisches Schneidwerk

Auf Basis strukturierter CNFX-Herstellerprofile wird Hydraulisches Schneidwerk im Bereich Maschinen- und Anlagenbau anhand von Betriebsdruck bis Schnittkraft eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Hydraulisches Schneidwerk wird durch die Baugruppe aus Hydraulikzylinder und Schneidmesser / Schermesser beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein hydraulisch angetriebenes Schneidbauteil, das präzise Materialtrennungen in einem automatisierten Cut-to-Length-System durchführt.

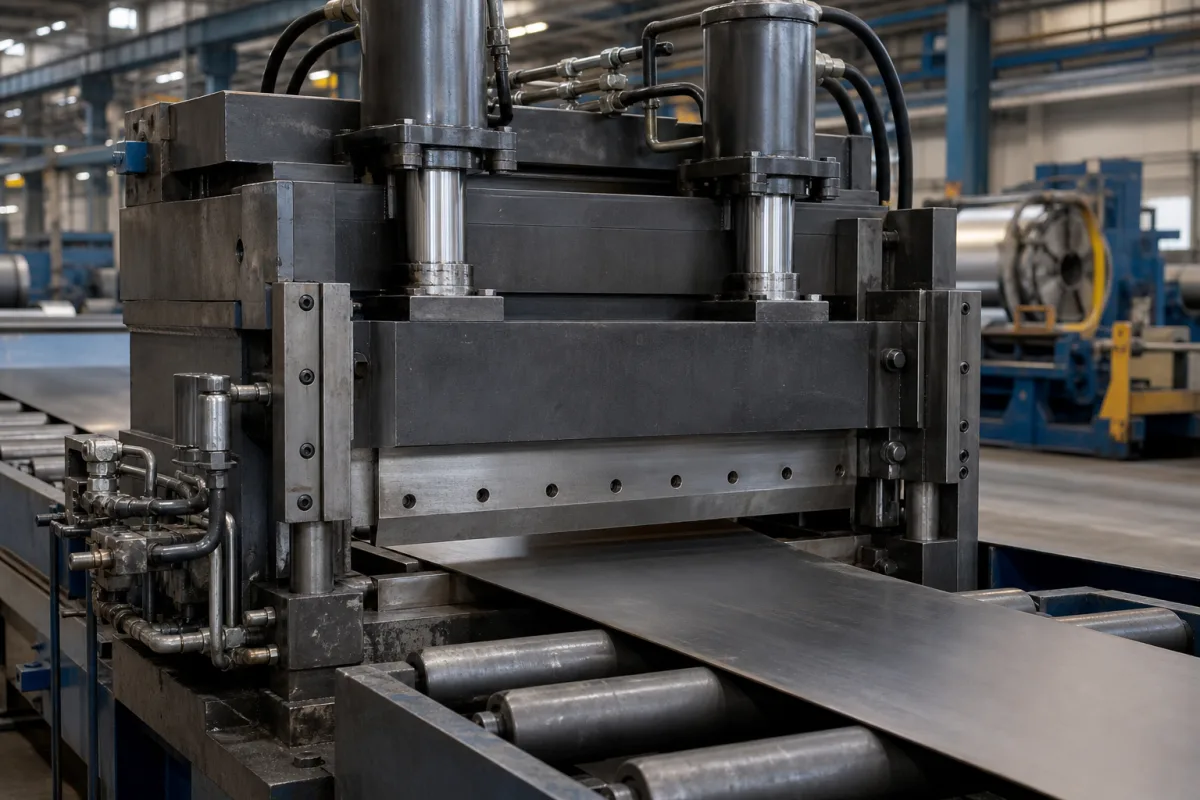

Hydraulisches Schneidwerk in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das hydraulische Schneidwerk ist eine kritische Komponente der automatisierten Cut-to-Length-Einheit und verantwortlich für saubere, präzise Schnitte an Materialien (wie Metallstangen, Rohren oder Profilen), nachdem diese gemessen und positioniert wurden. Es nutzt hydraulischen Druck, um ein Schneidblatt oder eine Schere durch das Werkstück zu treiben, wodurch eine konstante Schnittkraft und Genauigkeit gewährleistet werden, die für automatisierte Produktionslinien unerlässlich sind. Das Schneidwerk wandelt den Druck der Hydraulikflüssigkeit von einer Pumpe in lineare mechanische Kraft um. Diese Kraft betätigt einen Kolben oder Zylinder, der ein Schneidblatt (z. B. eine Schere, Guillotine oder Kreissäge) durch das Material treibt. Ein Steuerventil reguliert den Durchfluss und den Druck der Hydraulikflüssigkeit, um die Geschwindigkeit und Kraft des Schnitthubs zu steuern, was präzise, wiederholbare Schnitte ermöglicht. Die Komponente ist für die Integration in automatisierte Systeme ausgelegt, mit Parametern wie Betriebsdruck (1,0–1,6 MPa), Schnittkraft (50–200 kN), Schnittgeschwindigkeit (0,1–0,5 m/s), Positioniergenauigkeit (±0,05 mm nach ISO 230-2), Wiederholgenauigkeit (±0,02 mm nach ISO 230-2), Versorgungsspannung (24 V DC ±10 % nach IEC 61131-2), Betriebstemperatur (-40–85 °C), Schutzart (IP54–IP65 nach IEC 60529), Zylinderbohrungsdurchmesser (50–100 mm nach ISO 6020-2), Hublänge (100–500 mm), Gewicht (150–350 kg) und Grundfläche (800×600×1200 mm). Zu den hinterlegten Materialien gehören hochfester legierter Stahl, gehärteter Werkzeugstahl und Dichtungen (z. B. Nitril, Polyurethan). Diese Spezifikationen sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Das Schneidwerk eignet sich für den Einsatz in Cut-to-Length-Linien, wo präzise, wiederholbare Schnitte erforderlich sind. Es ist keine eigenständige Maschine, sondern eine Komponente, die eine ordnungsgemäße Hydraulikversorgung, Steuerung und Integration erfordert. Wartungssignale umfassen Dichtungsverschleiß, Druckabfall und inkonsistente Schnittqualität. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Druck-, Temperatur- oder Kraftbereiche, was zu Dichtungsversagen oder strukturellen Schäden führen kann. Konsultieren Sie immer die Herstellerdokumentation für Installations-, Betriebs- und Wartungsrichtlinien.

Funktionsprinzip

Das Schneidwerk wandelt den Druck der Hydraulikflüssigkeit von einer Pumpe in lineare mechanische Kraft um. Diese Kraft betätigt einen Kolben oder Zylinder, der ein Schneidblatt (z. B. eine Schere, Guillotine oder Kreissäge) durch das Material treibt. Ein Steuerventil reguliert den Durchfluss und den Druck der Hydraulikflüssigkeit, um die Geschwindigkeit und Kraft des Schnitthubs zu steuern, was präzise, wiederholbare Schnitte ermöglicht.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Betriebsdruck1.0–1.6 MPa
Schnittkraft50–200 kNDetermines max material thickness
Schnittgeschwindigkeit0.1–0.5 m/sAffects cycle time
Positioniergenauigkeit±0.05 mmCritical for cut length consistencyISO 230-2
Wiederholgenauigkeit±0.02 mmEnsures uniform partsISO 230-2
Versorgungsspannung24 ±10% V DCFor control solenoidsIEC 61131-2
Betriebstemperatur-40–85 °CSeals rated for this range
SchutzartIP54–IP65Dust and water resistanceIEC 60529
Zylinderbohrung50–100 mmAffects force and speedISO 6020-2
Hub100–500 mmMust exceed max material width
Gewicht150–350 kgFor mounting and handling
Grundfläche800×600×1200 mmL×W×H, varies with stroke

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Hochfester Legierungsstahl Gehärteter Werkzeugstahl Dichtungen (z.B. Nitril, Polyurethan)

Komponenten / BOM

Components / BOM
  • Hydraulikzylinder
    Wandelt hydraulischen Druck in lineare mechanische Kraft um, um die Schneidbewegung anzutreiben.
    Material: Gehärteter Stahl, verchromte Kolbenstange
  • Schneidmesser / Schermesser
    Das Werkzeug, das direkt mit dem Material in Kontakt kommt und es durchtrennt.
    Material: Gehärteter Werkzeugstahl (z.B. D2, M2)
  • Montagerahmen / Gehäuse
    Bietet strukturelle Unterstützung und Ausrichtung für den Zylinder- und Messeranordnung.
    Material: Hochfeste Stahlplatte
  • Regelventil
    Stellt Geschwindigkeit und Kraft des Schneidhubs ein, indem Öl zum Zylinder dosiert wird.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelkontamination über ISO 4406 18/16/13 Steuerschieber-Klemmung verursacht 2,5 s Ansprechverzögerung Installieren Sie einen 3-μm-Absolutfilter mit Beta-200 und Differenzdrucküberwachung
Wassergehalt > 1000 ppm in der Hydraulikflüssigkeit Korrosionsgrübchen auf Zylinderbohrung über 0,1 mm Tiefe Integrieren Sie ein Vakuumentwässerungssystem, das < 300 ppm Wassergehalt aufrechterhält

Technische Bewertung

Betriebsbereich
Betriebsbereich
150-350 bar
Belastungs- und Ausfallgrenzen
420 bar (Berstdruck) oder 50°C Fluidtemperatur
Kavitation bei 0,5 bar absolutem Druck oder thermische Degradation von Hydraulikdichtungen bei 120°C
Fertigungskontext
Hydraulisches Schneidwerk wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Industrielles Ökosystem und Lieferkette

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Max. 300 bar
Durchflussrate:10-100 L/min
Betriebstemperatur:-20°C bis 80°C
Montage- und Anwendungskompatibilität
StahllegierungenAluminiumprofileVerbundwerkstoffe
Nicht geeignet: Hochkorrosive chemische Umgebungen
Auslegungsdaten
  • Materialstärke (mm)
  • Erforderliche Schnittgeschwindigkeit (m/min)
  • Systemhydraulikdruck (bar)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kontamination der Hydraulikflüssigkeit
Ursache: Eindringen von Partikeln, Wasser oder Luft aufgrund unzureichender Filtration, Dichtungsverschlechterung oder unsachgemäßer Flüssigkeitshandhabung, was zu Komponentenverschleiß, Ventilklemmung und reduzierter Systemeffizienz führt.
Dichtungs- und O-Ring-Degradation
Ursache: Einwirkung von hohem Druck, thermischem Zyklus, chemischer Unverträglichkeit mit Hydraulikflüssigkeit oder mechanischer Abrasion, was zu Flüssigkeitslecks, Druckverlust und potenziellem Systemausfall führt.
Wartungsindikatoren
  • Hörbare Klopf- oder Hammerschläge von der Hydraulikpumpe oder -leitungen, die auf Kavitation oder Lufteinschluss hinweisen.
  • Sichtbare externe Flüssigkeitslecks um Dichtungen, Fittings oder Verbindungen, begleitet von einem Abfall des Systemdrucks oder unregelmäßiger Schneidleistung.
Technische Hinweise
  • Implementieren Sie ein proaktives Fluidanalyseprogramm zur Überwachung von Kontaminationsgraden, Wassergehalt und Additivverbrauch, mit geplanten Filterwechseln basierend auf dem Zustand anstatt festen Intervallen.
  • Etablieren Sie ein thermisches Managementprotokoll, um die Hydraulikflüssigkeit innerhalb optimaler Temperaturbereiche (typischerweise 45-65°C) zu halten, unter Verwendung von Kühlern oder Heizungen nach Bedarf, um Viskositätsabbau und thermische Belastung der Dichtungen zu verhindern.

Konformität und Fertigungsnormen

Referenznormen
ISO 1219-1:2012 (Fluidtechnische Systeme und Komponenten)ANSI B93.5M-1981 (Hydraulik - Zylinder)DIN 24342 (Hydraulikzylinder - Einbaumaße)
Fertigungsgenauigkeit
  • Zylinderbohrungsdurchmesser: +/-0,02 mm
  • Kolbenstangengeradheit: 0,05 mm pro 100 mm Länge
Qualitätsprüfung
  • Druckprüfung (Leck- und Berstprüfung)
  • Härteprüfung (Rockwell-C-Skala an kritischen Komponenten)

Hersteller von Hydraulisches Schneidwerk

Herstellerprofile mit passender Produktionsfähigkeit in China.
