Indexierantriebseinheit

Auf Basis strukturierter CNFX-Herstellerprofile wird Indexierantriebseinheit im Bereich Maschinen- und Anlagenbau anhand von Indexiergenauigkeit bis Wiederholgenauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Indexierantriebseinheit wird durch die Baugruppe aus Eingangswelle/Nabe und Schaltmechanismus (z.B. Genfer Kreuz, Nocken) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine präzise mechanische Antriebskomponente, die eine kontrollierte rotatorische Indexierbewegung für ein Drehtischsystem bereitstellt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

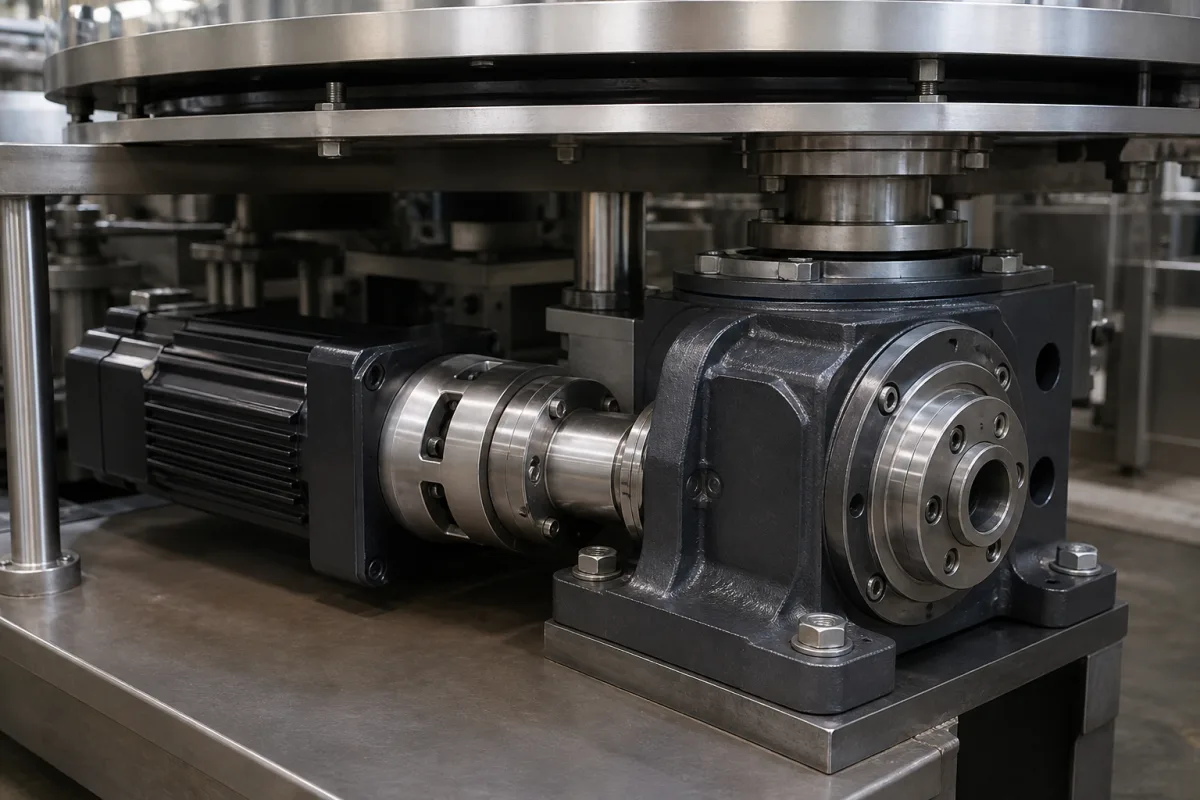

Indexierantriebseinheit in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Indexierantriebseinheit

Technische Definition

Die Indexierantriebseinheit ist eine kritische mechanische Komponente in einem Flaschen-Indexierdrehtischsystem. Sie ist dafür verantwortlich, kontinuierliche Rotationseingabe in präzise, intermittierende Rotationsausgabe umzuwandeln, sodass der Drehtisch an vorbestimmten Winkelpositionen anhalten kann, um Flaschenhandhabungsvorgänge wie Befüllen, Verschließen, Etikettieren oder Prüfen durchzuführen. Die Einheit erhält typischerweise kontinuierliche Rotationsleistung von einem Motor. Durch einen internen Mechanismus (häufig ein Malteserkreuz, Nockenindexierer oder servogesteuertes System) wandelt sie diese Eingabe in einen 'Start-Stopp'- oder 'Verweil-Bewegungs'-Zyklus um. Während der 'Bewegungs'-Phase dreht sie den Drehtisch um einen präzisen Winkelabstand (z.B. 90°, 120°). Während der 'Verweil'-Phase hält sie den Drehtisch stationär und verriegelt in Position, sodass nachgelagerte Stationen ihre Operationen an den Flaschen durchführen können. Die Einheit ist in Konfigurationen mit 2 bis 24 Stationen erhältlich, mit geraden Zahlen als Standard und ungeraden auf Anfrage. Zu den wichtigsten Leistungsparametern gehören: Indexiergenauigkeit von ±0,01° kumulativem Fehler über den vollen Kreis, Wiederholbarkeit von ±0,005° für aufeinanderfolgende Zyklen, Indexierdrehmoment von 50 bis 500 N·m, Eingangsdrehzahl von 10 bis 300 U/min und Zykluszeit pro Index von 0,5 bis 3,0 Sekunden. Der Betriebsdruck sollte zwischen 0,4 und 0,8 MPa liegen. Der Betriebstemperaturbereich beträgt -10 bis 60°C, begrenzt durch die Schmiermittelviskosität. Die Schutzart reicht von IP54 bis IP65, wobei IP65 für Abwaschumgebungen empfohlen wird. Das Gehäusematerial ist typischerweise Gusseisen (HT250 nach GB/T 9439), Stahl optional. Das Gewicht reicht von 15 bis 120 kg, abhängig von Größe und Konfiguration. Verwendete Materialien umfassen legierten Stahl, Gusseisen und gehärteten Lagerstahl. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das tatsächliche Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden.

Funktionsprinzip

Die Einheit erhält kontinuierliche Rotationsleistung von einem Motor. Durch einen internen Mechanismus (häufig ein Malteserkreuz, Nockenindexierer oder servogesteuertes System) wandelt sie diese Eingabe in einen 'Start-Stopp'- oder 'Verweil-Bewegungs'-Zyklus um. Während der 'Bewegungs'-Phase dreht sie den Drehtisch um einen präzisen Winkelabstand (z.B. 90°, 120°). Während der 'Verweil'-Phase hält sie den Drehtisch stationär und verriegelt in Position, sodass nachgelagerte Stationen ihre Operationen an den Flaschen durchführen können.

Hauptmaterialien

Legierungsstahl, Gusseisen, Gehärteter Lagerstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Indexiergenauigkeit	±0.01 °	Cumulative error over full circleISO 230-2
Wiederholgenauigkeit	±0.005 °	For consecutive indexing cyclesISO 230-2
Indexierdrehmoment	50–500 N·m	Depends on size and gear ratio
Eingangsdrehzahl	10–300 rpm	Max speed limited by inertia
Anzahl Stationen	2–24	Even numbers standard; odd on request
Indexierzeit pro Schritt	0.5–3.0 s	Includes acceleration and dwell
Betriebsdruck	0.4–0.8 MPa	Supply pressure required for full actuation
Betriebstemperatur	-10–60 °C	Lubricant viscosity limits range
Schutzart	IP54–IP65	IP65 for washdown environmentsIEC 60529
Gehäusematerial	HT250	Cast iron standard; steel optionalGB/T 9439
Gewicht	15–120 kg	Depends on size and configuration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Eingangswelle/Nabe
Empfängt kontinuierliche Drehleistung vom Antriebsmotor.
Material: Legierungsstahl
Schaltmechanismus (z.B. Genfer Kreuz, Nocken)
Kernkomponente, die kontinuierliche Eingangsbewegung in eine intermittierende Ausgangsbewegung umwandelt.
Material: Vergüteter Legierungsstahl
Abtriebswelle
Überträgt die intermittierende Drehbewegung auf den Drehtisch. Oft mit Arretierung während der Stillstandsphase.
Material: Vergüteter Edelstahl
Gehäuse/Körper
Umschließt und trägt alle internen Komponenten, bietet Montagepunkte und Ausrichtung.
Material: Gusseisen oder Aluminiumlegierung
Lager
Unterstützung rotierender Wellen, Minimierung von Reibung und Aufrechterhaltung präziser Ausrichtung
Material: Lagerstahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur atmosphärisch (nicht unter Druck)
Weitere Spezifikationen:	Max. Drehmoment: 500 Nm, Indexiergenauigkeit: ±0,1°, Max. Drehzahl: 30 U/min
Betriebstemperatur:	-20°C bis +80°C

Montage- und Anwendungskompatibilität

Saubere, trockene LuftumgebungenLeicht geschmierte mechanische SystemeKontrollierte Industrieatmosphären

Nicht geeignet: Umgebungen mit hohem Partikel- oder abrasivem Schlammgehalt

Auslegungsdaten

Erforderliches Indexierdrehmoment (Nm)
Indexierwinkel pro Zyklus (°)
Maximale Zyklen pro Minute

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-3,0 N·m Drehmoment, 0,1-5,0 U/min Drehzahl, ±0,01° Winkelpositioniergenauigkeit

Belastungs- und Ausfallgrenzen

Drehmoment über 4,2 N·m verursacht Zahnradzahnscherversagen bei 350 MPa Spannung, Winkelabweichung über ±0,05° löst Systemabschaltung aus

Hertzsche Kontaktspannung über 1,1 GPa an der Kurven-Stößel-Schnittstelle verursacht Grübchenermüdung, thermische Ausdehnungsdifferenz (Δα=12×10⁻⁶ K⁻¹) zwischen Stahl- und Aluminiumkomponenten verursacht Bindung bei ΔT>80°C

Fertigungskontext

Indexierantriebseinheit wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerermüdungsversagen

Ursache: Zyklische Belastung über die Auslegungsgrenzen hinaus, unsachgemäße Schmierung oder Kontaminationseintritt, der zu unterirdischer Rissbildung und Ausbröckelung führt.

Zahnflankenermüdung und Verschleiß

Ursache: Unzureichende Schmierfilmdicke, Fehlausrichtung, Überlastung oder Oberflächenermüdung durch wiederholte Hertzsche Kontaktspannungen.

Wartungsindikatoren

Abnormale hochfrequente Vibrationen oder hörbare Schleif-/Klickgeräusche während des Betriebs
Übermäßige Wärmeentwicklung am Gehäuse oder sichtbare Öllecks/Ausschwitzungen um Dichtungen

Technische Hinweise

Implementierung einer zustandsbasierten Überwachung mit Schwingungsanalyse und Ölpartikelzählung zur Früherkennung von Degradation
Etablierung von Präzisionsausrichtungsverfahren während Installation/Wartung und Einhaltung strikter Schmierpläne mit gefiltertem Öl

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchtgüteanforderungen für starre Rotoren)ANSI/AGMA 2000-A88 (Zahnradklassifizierungs- und Prüfhandbuch)DIN 5480-1:2006 (Keilwellenverbindungen mit Evolventenverzahnung bezogen auf Nenndurchmesser)

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,01 mm
Parallelität der Montageflächen: 0,05 mm

Qualitätsprüfung

Härteprüfung (Rockwell-C-Skala)
Laufabweichungsmessung mit Messuhr

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Spielakkumulation über 0,15 mm im Schneckengetriebe aufgrund von Verschleiß → Positionsfehlerfortpflanzung verursacht ±0,5° Indexierungenauigkeit → Vorgespannte Duplex-Lageranordnung mit 0,02 mm Vorspannung und gehärtete 8620-Stahlzahnräder mit 60 HRC Oberflächenhärte

Schmiermittelviskositätsabbau bei 120°C Betriebstemperatur → Erhöhtes Reibungsdrehmoment auf 3,8 N·m übersteigt Motorkapazität → Erzwungene Luftkühlung mit maximal 65°C und synthetisches PAO-Schmiermittel mit 220 cSt Viskosität bei 40°C

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Indexierantriebseinheit

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Indexierantriebseinheit

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die typische Indexiergenauigkeit dieser Einheit?

Das Verzeichnis listet eine Indexiergenauigkeit von ±0,01° kumulativem Fehler über den vollen Kreis, gemäß ISO 230-2. Dies ist jedoch ein Referenzbereich; der tatsächliche Wert für ein bestimmtes Modell muss mit dem Hersteller bestätigt werden.

Welche Materialien werden bei der Konstruktion verwendet?

Zu den Materialien gehören legierter Stahl, Gusseisen und gehärteter Lagerstahl. Das Gehäuse ist typischerweise aus Gusseisen (HT250 nach GB/T 9439), Stahl optional. Bestätigen Sie die Materialspezifikationen mit dem Lieferanten für Ihre Anwendung.

Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich beträgt -10 bis 60°C, begrenzt durch die Schmiermittelviskosität. Stellen Sie sicher, dass die Einheit innerhalb dieses Bereichs betrieben wird, um Leistung und Lebensdauer zu erhalten.

Welche Schutzarten sind verfügbar?

Die Schutzart reicht von IP54 bis IP65, wobei IP65 für Abwaschumgebungen empfohlen wird. Bestätigen Sie die erforderliche Schutzart für Ihre spezifische Installation mit dem Hersteller.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
