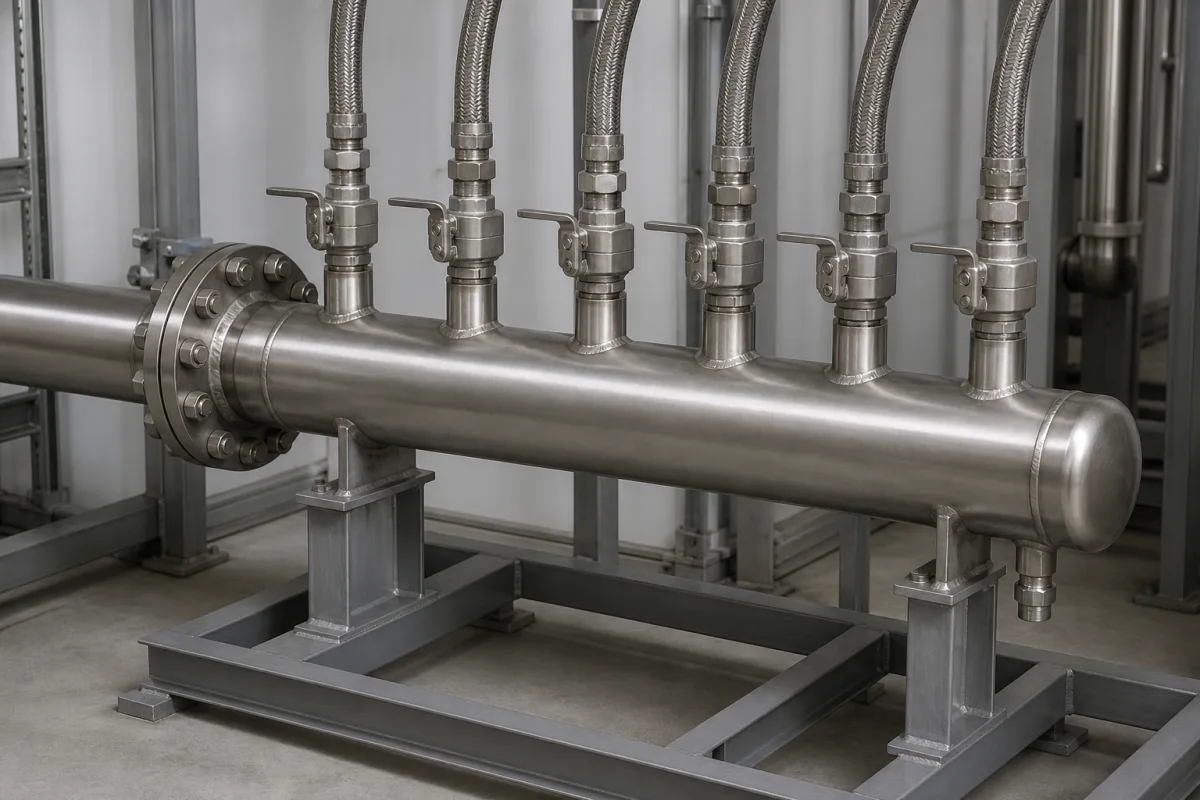

Einlassverteiler/Sammler

Der Einlassverteiler oder Sammler ist eine kritische Komponente in Gasverteilungssystemen und dient als primärer Sammel- und Verteilungspunkt. Er erhält Gas aus einer einzigen Einlassquelle und verteilt es gleichmäßig an mehrere nachgeschaltete Zweige, Rohre oder Geräte. Dies gewährleistet eine ausgewogene Durchfluss- und Druckverteilung im gesamten System und verhindert eine ungleichmäßige Versorgung, die die Betriebseffizienz oder Sicherheit beeinträchtigen könnte. Der Verteiler besteht typischerweise aus Edelstahl, Kohlenstoffstahl oder Aluminiumlegierung, wobei die Gehäusematerialien WCB, CF8 oder CF8M gemäß ASTM A216/A351 umfassen können. Endverbindungen können geflanscht (RF), stumpfgeschweißt (BW) oder muffengeschweißt (SW) gemäß ASME B16.5/B16.25 sein. Die Nennweiten reichen von DN50 bis DN300 (ISO 6708), mit 2 bis 8 Auslässen. Der Betriebsdruck beträgt 1,0–1,6 MPa, der Prüfdruck 1,5–2,4 MPa. Die Betriebstemperatur liegt zwischen -40 °C und 85 °C. Der Durchflusskoeffizient (Cv) beträgt 15–60, die Leckrate ≤0,1 % (Sitzleckage Klasse A). Das Gewicht variiert je nach Größe und Material zwischen 15 und 120 kg. Oberflächenbehandlungen umfassen Epoxid oder PTFE für Korrosionsschutz. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die interne Geometrie des Verteilers ist darauf ausgelegt, Turbulenzen und Druckabfälle zu minimieren und einen gleichmäßigen Druck und Durchfluss an allen Auslässen sicherzustellen. Die richtige Auswahl erfordert die Berücksichtigung von Rohrgröße, Anzahl der Auslässe, Betriebsbedingungen und Materialkompatibilität. Verifikationsfragen umfassen die Bestätigung von Druckstufen, Temperaturgrenzen und Endverbindungsstandards. Wartungssignale umfassen Leckagen, Druckabfälle oder Korrosion. Versagensgrenzen umfassen das Überschreiten von Druck- oder Temperaturgrenzen oder unsachgemäße Installation.

Gas tritt durch einen einzelnen Einlassanschluss in eine gemeinsame Kammer oder Rohrleitung ein. Die interne Geometrie des Verteilers/Sammlers ist darauf ausgelegt, Turbulenzen und Druckabfälle zu minimieren und gleichzeitig einen reibungslosen Gasfluss zu mehreren Auslassanschlüssen zu ermöglichen. Die Verteilung ist typischerweise so konstruiert, dass ein konsistenter Druck und Durchfluss an allen Auslässen aufrechterhalten wird, oft durch gleich lange Zweige oder sorgfältig berechnete Innendurchmesser.
