Technische Definition

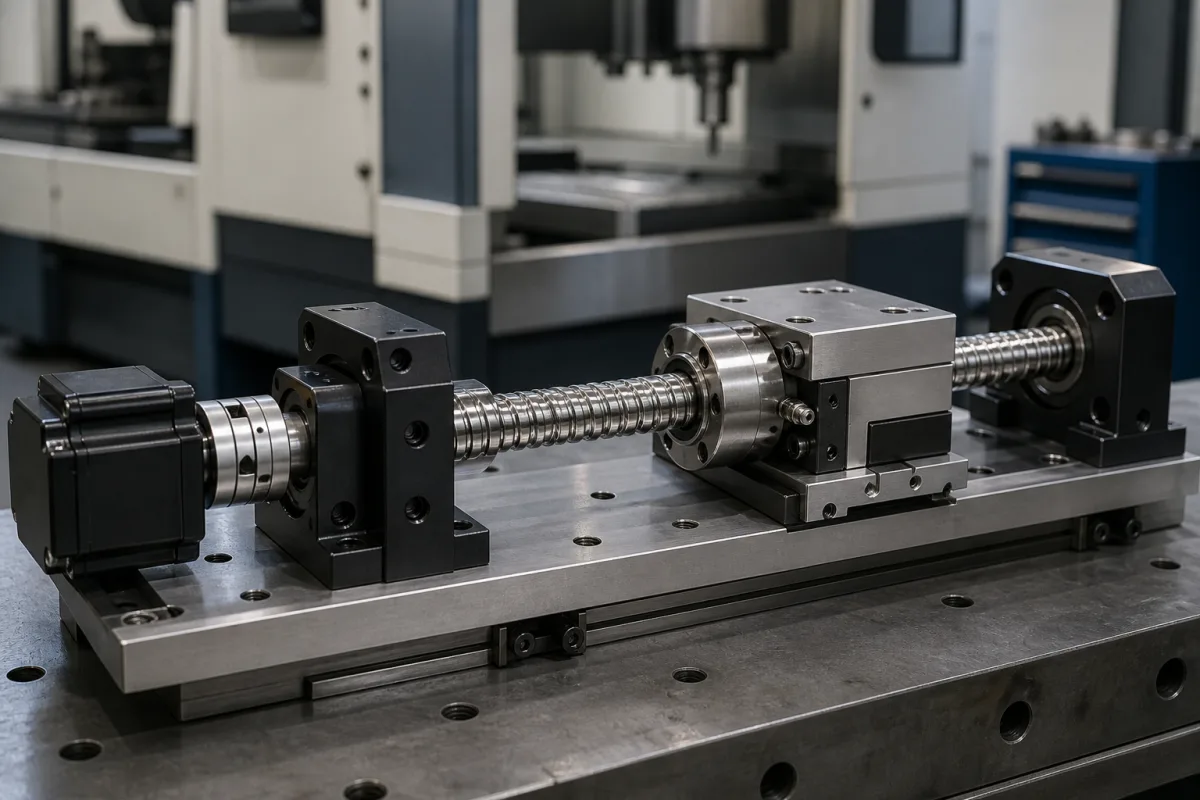

Spindeln und Kugelgewindetriebe sind mechanische Komponenten, die Drehbewegung in präzise lineare Bewegung umwandeln. Sie sind integraler Bestandteil von Antriebsmechanismen im Maschinen- und Anlagenbau und ermöglichen kontrollierte lineare Bewegung über Gewinde. Spindeln arbeiten über Gleitkontakt zwischen Spindel und Mutter, was einfach und kostengünstig ist, aber mehr Reibung erzeugt. Kugelgewindetriebe verwenden umlaufende Kugellager zwischen Spindel und Mutter, wodurch Reibung reduziert und Effizienz erhöht wird, was sie für hochpräzise und schnelle Anwendungen geeignet macht.
Diese Komponenten werden typischerweise aus Kohlenstoffstahl, legiertem Stahl oder Edelstahl hergestellt, abhängig von den Anforderungen an Festigkeit und Korrosionsbeständigkeit. Wichtige Parameter umfassen Nenndurchmesser (16–80 mm), Steigung (5–40 mm), Länge (200–6000 mm), Genauigkeitsklasse (C3–C7), dynamische Tragzahl (5–120 kN), statische Tragzahl (10–250 kN), maximale Verfahrgeschwindigkeit (60–120 m/min), Betriebstemperatur (-20 bis 80 °C), Schmierung (Fett oder Öl), Montageart (Flansch oder Fuß), Wellenmaterial (legierter Stahl oder Edelstahl) und Gewicht (1–50 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden.
Normen wie ISO 3408 und DIN 17230 werden für Abmessungen und Materialreferenzen herangezogen, dienen jedoch nur als Beschaffungsreferenz und implizieren keine Zertifizierung. Bei der Auswahl einer Spindel oder eines Kugelgewindetriebs müssen Ingenieure Lastkapazität, Geschwindigkeit, Genauigkeit, Umgebungsbedingungen und Montageeinschränkungen berücksichtigen. Die Verifizierung mit dem Hersteller ist unerlässlich, um sicherzustellen, dass die gewählte Komponente die erforderlichen Spezifikationen und Normen erfüllt. Regelmäßige Wartung, einschließlich ordnungsgemäßer Schmierung und Verschleißprüfung, ist entscheidend für einen zuverlässigen Betrieb und die Vermeidung vorzeitiger Ausfälle.
Funktionsprinzip
Drehkraft auf die Spindelwelle bewirkt, dass sich die Mutter entlang der Spindelachse bewegt. Bei Spindeln treibt Reibung zwischen den Gewinden die Bewegung an, was einfach, aber weniger effizient ist. Bei Kugelgewindetrieben rollen Kugeln zwischen Spindel- und Mutterrillen, wodurch Reibung minimiert und präzise Positionierung ermöglicht wird. Die Steigung bestimmt den linearen Weg pro Umdrehung, und die Genauigkeitsklasse definiert die Positioniergenauigkeit. Tragzahlen geben maximale Axiallasten für dynamische und statische Bedingungen an. Ordnungsgemäße Schmierung und Montage sind für einen reibungslosen Betrieb und Langlebigkeit unerlässlich.
