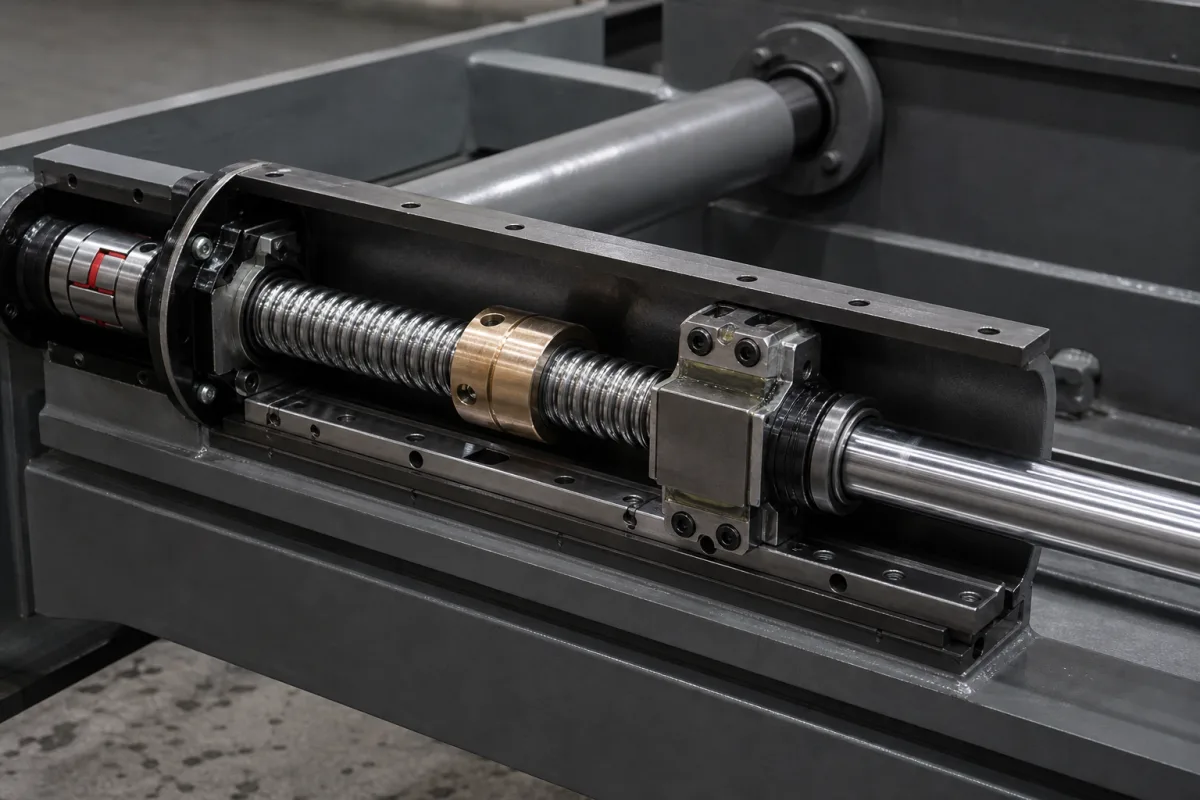

Leitspindel oder Kolbenstange

In einem Verstellaktuator dient die Leitspindel oder Kolbenstange als primäres Kraftübertragungselement. Die Leitspindel nutzt Gewindegänge, um die Rotationseingabe eines Motors in eine kontrollierte lineare Bewegung zu übersetzen, während die Kolbenstange Kraft direkt in hydraulischen oder pneumatischen Systemen überträgt. Beide bieten die präzise Positionierungsfähigkeit, die für Aktuatorverstellungen wesentlich ist. Diese Komponente ist in legiertem Stahl oder Edelstahl erhältlich, mit einem Nenndurchmesser von 16 bis 100 mm (ISO 2901) und einer Hublänge von 50 bis 2000 mm. Die Steigungsgenauigkeit beträgt ±0,05 mm pro 300 mm (ISO 3408-3). Die maximale dynamische Last beträgt 5 bis 50 kN, die maximale statische Last 10 bis 100 kN (ISO 3408-5). Die Betriebstemperatur liegt zwischen -20 und 80 °C. Die Oberflächenhärte beträgt 58 bis 62 HRC (ISO 18265), die Oberflächenrauheit Ra 0,2 bis 0,8 µm (ISO 1302). Materialgüten umfassen 45#, 40Cr und 42CrMo (GB/T 699, GB/T 3077). Gewindearten umfassen Trapez (Tr), metrisch (M) und Rohr (G) gemäß ISO 2901, ISO 228-1 und ISO 68-1. Das Gewicht variiert von 0,5 bis 50 kg/m. Diese Werte sind Referenzbereiche des Verzeichnisses; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller oder Lieferanten. Die Komponente wird in Verstellaktuatoren für präzise Positionierung in Maschinen verwendet. Die Auswahl erfordert die Bestätigung von Last, Hub, Genauigkeit und Umgebungsverträglichkeit. Die Wartung umfasst die Prüfung auf Verschleiß, Schmierung und Ausrichtung. Ein Ausfall kann auftreten, wenn Lasten die Nennwerte überschreiten oder Temperaturgrenzen überschritten werden.
