Stellaktor

Auf Basis strukturierter CNFX-Herstellerprofile wird Stellaktor im Bereich Maschinen- und Anlagenbau anhand von Nennhub bis Schubkraft eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Stellaktor wird durch die Baugruppe aus Spindel oder Kolbenstange und Gehäuse/Körper beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein mechanisches oder elektromechanisches Gerät, das Steuersignale in präzise physikalische Anpassungen umwandelt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

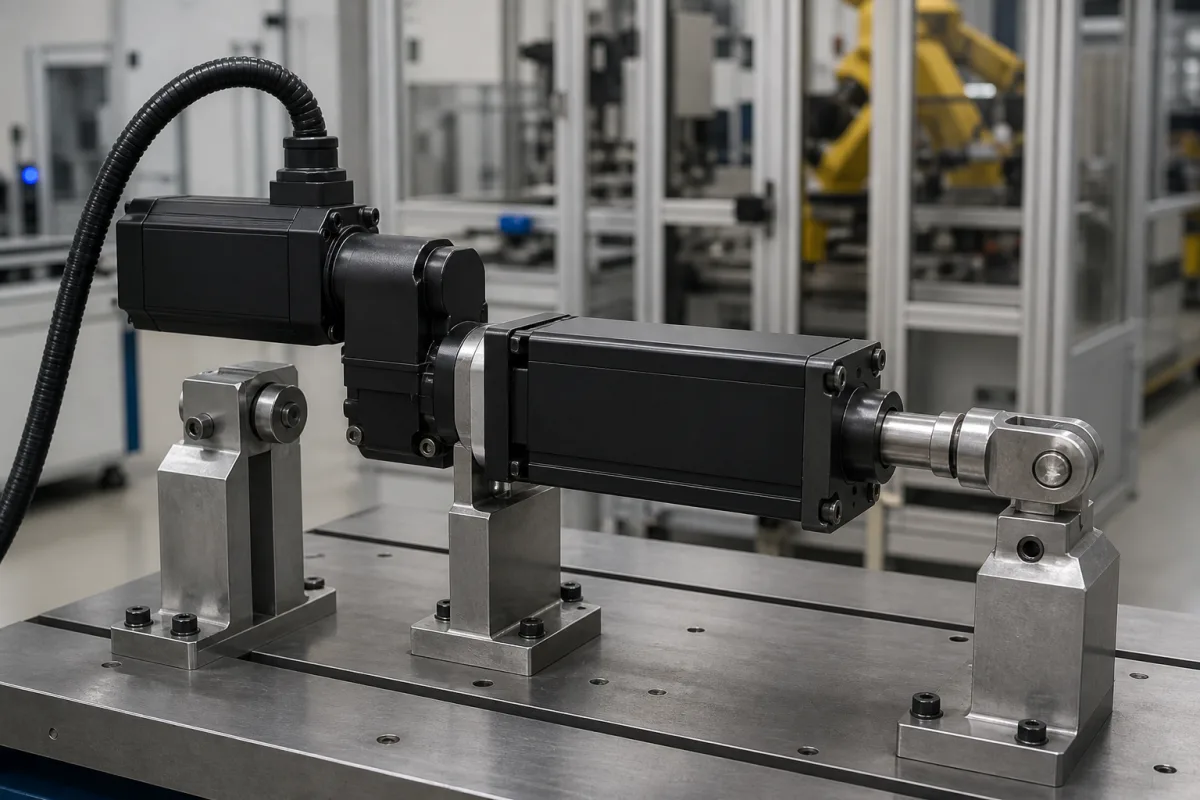

Stellaktor in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Stellaktor

Technische Definition

Der Stellaktor ist eine Komponente in der Maschinen- und Anlagenbauindustrie, speziell innerhalb eines Ausrichtungshilfssystems. Er führt fein abgestimmte Positionskorrekturen basierend auf Sensorfeedback und Steueralgorithmen aus. Der Aktor übersetzt elektronische oder pneumatische Signale in kontrollierte lineare oder rotatorische Bewegungen, um eine optimale Ausrichtung von Maschinen, Werkzeugen oder Komponenten während Fertigungs- oder Montageprozessen zu erreichen und aufrechtzuerhalten. Der Aktor ist in verschiedenen Konfigurationen erhältlich, mit einem Nennhub von 10–100 mm (Sonderhübe auf Anfrage), Schubkraft von 500–5000 N (abhängig von Aktorgröße und Versorgungsdruck), Positioniergenauigkeit von ±0,05 mm mit geschlossenem Regelkreis und Wiederholbarkeit von ±0,02 mm unter konstanter Last und Temperatur. Die Betriebsspannung beträgt 24 V DC ±10% (optional 220 V AC mit integriertem Netzteil), die Leistungsaufnahme beträgt 20–60 W bei Nennlast und Hub, und der Betriebstemperaturbereich liegt bei -20–70 °C (erweitert -40–85 °C optional). Die Schutzart ist IP54–IP65 nach IEC 60529 (höhere Schutzart auf Anfrage). Das Gehäusematerial ist Aluminium oder Edelstahl (Edelstahl für korrosive Umgebungen). Das Gewicht liegt zwischen 2–15 kg, abhängig von Hub und Kraft. Verwendete Materialien umfassen Edelstahl, Aluminiumlegierung und technische Kunststoffe. Der Aktor ist für präzise Positionierung in industriellen Anwendungen ausgelegt, und modellspezifische Werte und Normen müssen mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Der Aktor empfängt ein Steuersignal (elektrisch, pneumatisch oder hydraulisch) vom Systemcontroller. Dieses Signal erregt einen Motor, ein Magnetventil oder einen Kolben, der Kraft erzeugt. Diese Kraft wird dann über ein mechanisches Gestänge (Leitspindel, Getriebe, Hebel) übertragen, um eine präzise, messbare Verschiebung oder Drehung einer Abtriebswelle oder -stange zu erzeugen und so die Position des verbundenen Elements anzupassen. Der Aktor arbeitet innerhalb spezifizierter Parameter wie Hub, Kraft und Genauigkeit und ist für die Integration in Ausrichtungssysteme ausgelegt.

Hauptmaterialien

Edelstahl, Aluminiumlegierung, Technische Kunststoffe

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennhub	10–100 mm	Custom strokes available on request
Schubkraft	500–5000 N	Depends on actuator size and supply pressure
Positioniergenauigkeit	±0.05 mm	With closed-loop control
Wiederholgenauigkeit	±0.02 mm	Under constant load and temperature
Betriebsspannung	24 ±10% V DC	Optional 220 V AC with integrated power supply
Leistungsaufnahme	20–60 W	At rated load and stroke
Betriebstemperatur	-20–70 °C	Extended range -40–85 °C optional
Schutzart	IP54–IP65	Higher IP on requestIEC 60529
Gehäusematerial	Aluminum / Stainless Steel	Stainless steel for corrosive environments
Gewicht	2–15 kg	Depends on stroke and force

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Spindel oder Kolbenstange
Übersetzt Drehbewegung in lineare Verschiebung oder überträgt lineare Kraft.
Material: Material:
Gehäuse/Körper
Bietet strukturelle Unterstützung, schützt interne Komponenten und ermöglicht die Montage.
Antriebsmotor/Magnetspule
Wandelt elektrische Energie in mechanische Kraft oder Bewegung um.
Material: Kupferwicklungen, Stahlblechpakete
Positionsrückmeldungssensor
Misst die Ist-Position des Stellglieds und liefert Daten an das Steuerungssystem.
Material: Potentiometer (Kohle/leitfähiger Kunststoff) oder Drehgeber (Glas/Kunststoff)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 100 bar
Weitere Spezifikationen:	Max. Durchflussrate: 500 L/min, Max. Schlammkonzentration: 30 % Feststoffe nach Gewicht
Betriebstemperatur:	-40 °C bis 120 °C

Montage- und Anwendungskompatibilität

HydraulikflüssigkeitenIndustriegaseReine Prozessflüssigkeiten

Nicht geeignet: Hochkorrosive Säuren (z.B. konzentrierte Schwefelsäure)

Auslegungsdaten

Erforderliche Kraft/Schub (N)
Hubweg (mm)
Betriebsgeschwindigkeit/Taktzeit (mm/s oder Zyklen/min)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-100 N·m Drehmoment, 0,01-10 mm Verstellung, 0-100 °C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

150 N·m Drehmomentüberlast, 12 mm Verstellung über mechanische Endanschläge hinaus, 120 °C thermische Grenze

Streckgrenzenüberschreitung bei 250 MPa Spannung, Zahnflankenscherbruch bei 400 MPa, Entmagnetisierung von Dauermagneten oberhalb von 150 °C Curie-Temperatur

Fertigungskontext

Stellaktor wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Dichtungsverschlechterung und Leckage

Ursache: Einwirkung inkompatibler Fluide, extreme Temperaturen oder Partikelkontamination, die zu Dichtungshärtung, -rissbildung oder -extrusion führt

Aktorbindung oder -festfressen

Ursache: Fehlausrichtung während der Installation, übermäßige Querbelastung oder interne Kontamination, die erhöhte Reibung und Verschleiß an beweglichen Komponenten verursacht

Wartungsindikatoren

Hörbares Schleif- oder Kratzgeräusch während des Betriebs, das auf internen Komponentenverschleiß oder Fehlausrichtung hinweist
Sichtbare Fluidleckage um Dichtungen oder Aktorgehäuse, die auf Dichtungsversagen oder Gehäusebeschädigung hindeutet

Technische Hinweise

Regelmäßige Ausrichtungsüberprüfungs- und Korrekturverfahren implementieren, um Querbelastung zu verhindern und ordnungsgemäße Aktorbewegung sicherzustellen
Proaktiven Dichtungsinspektions- und Austauschplan basierend auf Betriebsstunden und Umgebungsbedingungen etablieren, unter Verwendung von herstellere mpfohlenen Dichtungsmaterialien

Konformität und Fertigungsnormen

Referenznormen

ANSI/ASME B5.54 - Verfahren zur Leistungsbewertung von CNC-BearbeitungszentrenDIN EN 1090-1 - Ausführung von Stahl- und Aluminiumtragwerken

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Oberflächenebenheit: 0,1 mm pro 100 mm

Qualitätsprüfung

Maßliche Überprüfung mittels Koordinatenmessgerät (KMG)
Funktionsleistungstest unter Nennlastbedingungen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gegenspannungsimpuls über 48 V während schneller Verzögerung → Hall-Effekt-Sensorsättigung mit Positionsrückführungsverlust → Zenerdioden-Begrenzung bei 36 V mit 10 kΩ Reihenwiderstand

Schmiermittelviskositätsabbau bei 80 °C Betriebstemperatur → Kugelgewindetrieb-Fressen mit 0,5 mm Spielakkumulation → PTFE-beschichtete Umlaufkugeln mit 0,05 mm Vorspannungseinstellung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Stellaktor

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Stellaktor

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Nennhubbereich des Stellaktors?

Der Nennhub beträgt 10–100 mm, Sonderhübe sind auf Anfrage erhältlich. Der genaue Hub für ein bestimmtes Modell muss mit dem Hersteller bestätigt werden.

Was sind die Positioniergenauigkeit und Wiederholbarkeit?

Die Positioniergenauigkeit beträgt ±0,05 mm mit geschlossenem Regelkreis, und die Wiederholbarkeit beträgt ±0,02 mm unter konstanter Last und Temperatur. Diese Werte sind Referenzbereiche und sollten für das spezifische Modell verifiziert werden.

Welche Gehäusematerialien sind verfügbar?

Das Gehäuse ist in Aluminium oder Edelstahl erhältlich. Edelstahl wird für korrosive Umgebungen empfohlen. Die Materialwahl beeinflusst Gewicht und Haltbarkeit.

Welche Schutzart hat der Aktor?

Die Schutzart ist IP54–IP65 nach IEC 60529, höhere Schutzarten auf Anfrage. Die tatsächliche Schutzart hängt vom Modell ab und muss mit dem Lieferanten bestätigt werden.
