Längenmesssensor

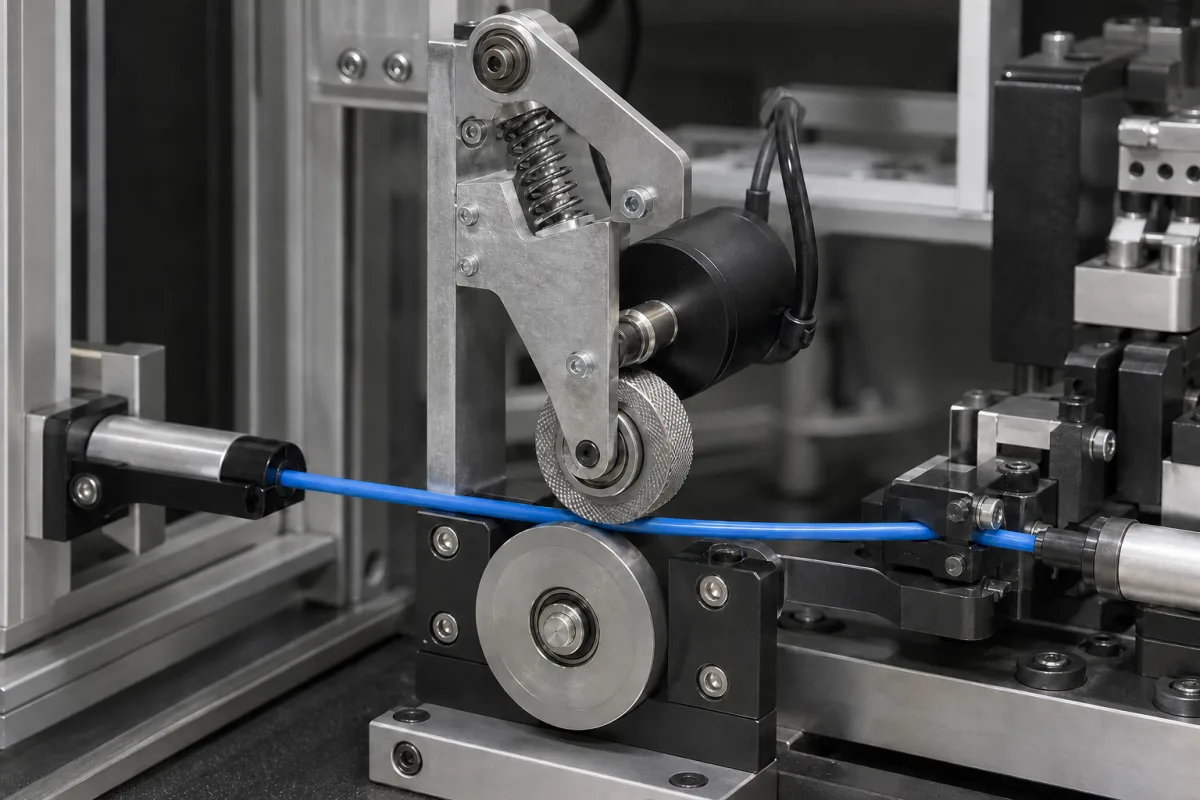

Der Längenmesssensor ist eine Präzisionskomponente in Drahtvorschubmechanismen, die die genaue Länge des ausgegebenen Drahtes überwacht und misst. Er verwendet optische, magnetische oder mechanische Sensortechnologien, um die physikalische Bewegung des Drahtes in elektrische Signale umzuwandeln, die proportional zur Länge sind, und so eine genaue Drahtvorschubsteuerung zu gewährleisten. Der Sensor ist typischerweise in den Vorschubpfad integriert und erkennt die Drahtbewegung berührungslos oder über ein Messrad. Sein Ausgangssignal, typischerweise 4–20 mA analog, kann mit Steuerungssystemen für Echtzeitüberwachung und Prozessautomatisierung verbunden werden. Das Gerät ist in Konfigurationen mit einem Messbereich von 0,1 bis 100 Metern erhältlich, mit einer Auflösung von bis zu 0,001 mm und einer Genauigkeit von ±0,05 % vom Messwert, mit Wiederholbarkeit von ±0,02 %. Es arbeitet mit 24 V DC Versorgung (verpolungssicher) und ist für industrielle Umgebungen mit einem Betriebstemperaturbereich von -10 °C bis 60 °C ausgelegt, wobei die Genauigkeit unter -10 °C abnimmt. Der Sensor bietet Schutzarten von IP54 bis IP65 nach IEC 60529, geeignet für staubige Umgebungen. Das Messrad besteht aus Aluminium, optional aus gehärtetem Stahl. Die Kabellängen reichen von 2 bis 10 Metern (abgeschirmt), und das Gerät wiegt je nach Konfiguration zwischen 0,5 und 1,5 kg. Verwendete Materialien umfassen Edelstahl, Aluminiumlegierung und optisches Glas. Dieser Sensor ist eine Komponente für den Maschinen- und Anlagenbau, und seine Spezifikationen sind Referenzwerte, die mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden müssen.

Der Sensor arbeitet, indem er die Drahtbewegung durch verschiedene Methoden erkennt. Optische Encoder lesen Markierungen auf dem Draht, magnetische Sensoren erkennen den Durchgang des Drahtes oder Kontakträder messen die Rotation. Diese Methoden wandeln die physikalische Bewegung in elektrische Signale um, die proportional zur Länge des zugeführten Drahtes sind. Das Signal wird dann verarbeitet und als 4–20 mA analoges Signal für die Integration mit Steuerungssystemen ausgegeben.
